MANUAL | GUIA DE INÍCIO RÁPIDO

SÉRIE CORSAIR FRAME 4500X

CAIXA MID-TOWER DE VIDRO TEMPERADO

  Esta página foi parcialmente traduzida usando IA.
A versão em inglês está disponível aqui - English
Se você tiver qualquer outro problema entre em contato suporte ao cliente

ESPECIFICAÇÕES DO CASO


Altura

478 mm

Largura

246 mm

Comprimento

499 mm

Comprimento máximo da GPU

460 mm

Altura máxima do refrigerador da CPU

185 mm

Configuração da ranhura PCI

7x horizontal / 3x vertical

Compatibilidade da placa-mãe

- Mini-ITX

- Micro-ATX

- ATX

- E-ATX (305 mm x 277 mm)

- ASUS BTF

- PROJETO ZERO DA MSI

- PROJETO STEALTH DA GIGABYTE

Unidades de disco rígido

1x

Unidades de estado sólido de 2,5 polegadas

2x

Cores disponíveis

- Branco

- Preto

Material do painel frontal e lateral esquerdo

Vidro temperado monolítico com película de segurança contra estilhaços

Espaço para cabos traseiros

34 mm

Filtros de poeira

- Lateral

- PSU

E/S frontal

- 2x USB 3.2 Gen 1 Tipo A

- 1x USB 3.2 Gen 2 Tipo C

- 1x Botão de alimentação

- 1x Microfone/Auscultadores Combo



1. LOCALIZAÇÕES DOS VENTILADORES

Frente

Topo

Traseira

Lado

Cobertura da fonte de alimentação

Parte inferior

Nenhum

3x 120 mm

2x 140 mm

1x 120 mm

1x 140 mm

3x 120 mm

2x 140 mm

2x 120 mm

1x 120 mm



2. VENTILADORES E CONTROLADORES INCLUÍDOS



MOLDURA 4500X RS-R ARGB

FRAME 4500X LX-R RGB iCUE LINK

Ventiladores incluídos

3x RS120-R (pré-instalado)

3x LX120-R RGB iCUE LINK (pré-instalado)

Controladores de ventilador incluídos

Nenhum Hub do sistema iCUE LINK

3. COMPATIBILIDADE DO RADIADOR

Frente

Topo

Traseira

Lado

Cobertura da fonte de alimentação

Nenhum

240 mm

280 mm

360 mm

120 mm

140 mm



240 mm

280 mm

360 mm

Nenhum


CONTEÚDO DO KIT DE ACESSÓRIOS


Reverse Connector Magnetic Strip for FRAME Series PSUs (lineart)

1x Conector reverso com fita magnética

Anti-sag rubber arm spacer - QSG lineart

1x Espaçador de borracha para braço de estabilização anti-afundamento

iCUE LINK System Hub lineart for QSG

1x Hub do sistema iCUE LINK
(apenas FRAME 4500X LX-R RGB iCUE LINK)


Front IO_Adapter_4

1x Adaptador I/O frontal

Zip_Ties_5

12 abraçadeiras plásticas

1x iCUE LINK to 90° iCUE LINK cable - QSG lineart

1x cabo iCUE LINK para 90° iCUE LINK
(apenas FRAME 4500X LX-R RGB iCUE LINK)


Long_Fan_Screw_7

12 parafusos longos para ventilador
(6-32 UNC)

Radiator / MB Screw lineart - QSG

18 parafusos para placa-mãe/HDD
(6-32 UNC; 6 mm)

SSD screw lineart - QSG

8 parafusos SSD
(M3 x 0,5; 5 mm)


Spare_MB_Stadoff_10

1x Suporte de placa-mãe sobressalente

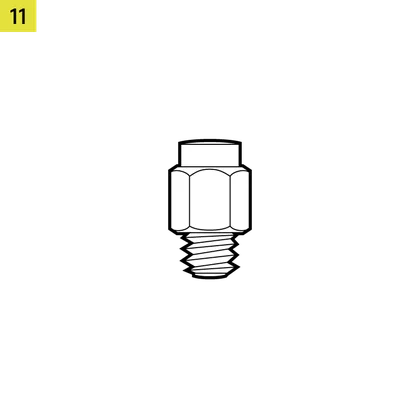

Vertical_MB_Stadoff_11

2x Suportes verticais para montagem de GPU

RS120R Fan Lineart for QSG

3x Ventiladores RS120-R
(pré-instalados no FRAME 4500X RS-R ARGB)


LX120R Fan line art for QSG

3x Ventiladores LX120-R iCUE LINK
(pré-instalados no FRAME 4500X LX-R RGB iCUE LINK)

Blank placeholder

VISÃO AMPLIADA DO CASO


A. Braço de estabilização anti-afundamento da GPU
G. Filtro inferior
B. Bandeja de placa-mãe em aço da série FRAME H. Cobertura compacta da fonte de alimentação
C. Painel lateral panorâmico em vidro I. Painel lateral em aço
D. Placa de acionamento combinada J. Suporte lateral do ventilador
E. Placa PCI K. Painel lateral e filtro
F. Painel superior

INSTALAÇÃO/REMOVIMENTO DO PAINEL


AVISO: Este produto contém vidro temperado. Manuseie com cuidado.

  • Para evitar danos ou ferimentos, evite colocar ou guardar a mala em superfícies duras, como azulejos de cerâmica ou porcelana, pedra, alvenaria ou betão.
  • A CORSAIR recomenda enfaticamente remover todos os painéis laterais de vidro temperado antes de posicionar o gabinete ou iniciar a montagem sobre uma superfície rígida.
  • Se for necessário colocar a construção finalizada sobre uma superfície dura, eleve ou isole a caixa para minimizar o risco de contacto acidental, danos ou ferimentos pessoais.

Painéis de substituição estão disponíveis em www.corsair.com. Entre em contacto com help.corsair.com para qualquer assistência.

1. REMOÇÃO DO PAINEL LATERAL DE VIDRO PANORÂMICO

O FRAME 4500X possui um único painel lateral panorâmico de vidro (C), que pode ser removido deslizando-o para a frente do gabinete.

  • Empurre o painel lateral panorâmico de vidro (C) da parte traseira da caixa em direção à parte frontal sobre a almofada de borracha no vidro - o painel deve deslizar para a frente.
  • Incline o painel lateral panorâmico de vidro (C) para a esquerda e levante-o para fora do chassis da caixa.
DICA: Pode fixar o painel lateral panorâmico de vidro (C) no lugar, prendendo-o com dois parafusos da placa-mãe/HDD (8). O painel lateral e o filtro (K) e o suporte da ventoinha lateral (J) terão de ser removidos para permitir o acesso.

2. REMOÇÃO DO PAINEL LATERAL E DO FILTRO

  • Remova o painel lateral e o filtro (K) puxando-os para cima a partir da parte inferior.

3. REMOÇÃO DO PAINEL LATERAL DE AÇO

  • Remova o painel lateral de aço (I) inclinando-o para fora da parte traseira da caixa.

4. REMOÇÃO DO PAINEL SUPERIOR

NOTA: O painel lateral panorâmico de vidro (C), o painel lateral e o filtro (K) e o painel lateral de aço (I) devem ser removidos antes de remover o painel superior (F).
  • Desaparafuse os dois parafusos de aperto manual na parte traseira e deslize suavemente a tampa superior para trás para remover o painel superior (F).

5. REMOÇÃO DA COBERTURA DA FONTE DE ALIMENTAÇÃO

A cobertura compacta da fonte de alimentação (H) é fixada com três parafusos: dois na parte traseira do gabinete e um ao longo da bandeja da placa-mãe.

  • Remova os dois parafusos na parte traseira da caixa.
  • Remova o parafuso ao longo da bandeja da placa-mãe.
  • Remova a cobertura da fonte de alimentação compacta (H) da caixa.
NOTA: Para criar espaço suficiente, pode ser necessário soltar o parafuso inferior do braço de estabilização anti-afundamento da GPU (A) e inclinar suavemente o braço para o lado.

6. REMOÇÃO DO SUPORTE DO VENTILADOR LATERAL

O FRAME 4500X vem com um suporte lateral para ventiladores (J) que inclui ventiladores de entrada pré-instalados, mas é removível caso queira limpar os ventiladores ou trocá-los.

  • Remova o único parafuso na parte superior e incline o suporte do ventilador lateral (J) para fora para o retirar.
  • Para instalar o suporte lateral do ventilador (J), alinhe os entalhes inferiores do suporte com os orifícios correspondentes na parte inferior da caixa e fixe-o com o parafuso superior.
NOTA: O suporte lateral para ventoinha (J) suporta ventoinhas de 120 mm e 140 mm. Para obter mais informações sobre o suporte para ventoinhas em vários locais, consulte a secção sobre montagem de ventoinhas abaixo.

7. REMOÇÃO DA BANDEJA DA PLACA-MÃE

A bandeja de placa-mãe de aço da série FRAME (B) é fixada com quatro parafusos localizados ao longo da sua borda traseira.

  • Remova os quatro parafusos na parte traseira da bandeja de placa-mãe de aço da série FRAME (B).
  • Incline a parte inferior da bandeja para fora para removê-la.

INSTALAÇÃO DA PLACA-MÃE


A FRAME 4500X suporta placas-mãe mITX, mATX, ATX, E-ATX e placas-mãe ASUS BTF, MSI Project Zero e GIGABYTE Project STEALTH com conectores reversos.

NOTA: Antes da instalação, certifique-se de que a blindagem de E/S da placa-mãe esteja no lugar, se necessário.
  • Alinhe a placa-mãe com os espaçadores e fixe-a usando os parafusos da placa-mãe (8).
DICA: Se os espaçadores pré-instalados não estiverem alinhados, remova os que não estiverem a ser utilizados e reposicione-os para que coincidam com os pontos de montagem abertos na placa-mãe.

INSTALAÇÃO DA FAIXA MAGNÉTICA


O FRAME 4500X inclui uma fita magnética para conector reverso (1), concebida para cobrir a borda exposta dos orifícios do conector reverso na bandeja da placa-mãe.

  • Alinhe a faixa magnética do conector reverso (1) aos seus espaçadores e ajuste lateralmente para fechar a lacuna na placa-mãe.

1. PLACA-MÃE COM CONECTORES REVERSÍVEIS

Se estiver a instalar uma placa-mãe com compatibilidade de conector reverso, a fita magnética do conector reverso (1) pode ser usada para preencher a lacuna ao redor da porta ATX de 24 pinos, proporcionando uma aparência mais limpa e elegante.


2. PLACA-MÃE COM CONECTORES PADRÃO

Ao instalar uma placa-mãe padrão, pode deslizar a faixa magnética do conector reverso (1) atrás da placa, alinhando-a com os orifícios dos parafusos ao longo da bandeja da placa-mãe, para cobrir a ranhura do conector reverso e ocultar quaisquer fios que passam ao longo da bandeja da placa-mãe, para uma aparência mais organizada.

DICA: A faixa magnética possui ranhuras recortadas, permitindo que a instale simultaneamente com um suporte de braço anti-afundamento, bem como deslize-a para obter um encaixe perfeito, independentemente das tolerâncias da porta da placa-mãe.

INSTALAÇÃO DOS CABOS DE E/S DO PAINEL FRONTAL


1. PLACAS-MÃE INTEL PADRÃO

  • Ligue a ficha FPANEL ao conector de E/S do painel frontal da placa-mãe, alinhando-a com o layout chaveado. Este conector é frequentemente identificado como JFP1 em algumas placas-mãe.
NOTA: O FRAME 4500X não inclui um LED HDD ou botão de reinicialização, portanto, embora esses conectores apareçam no adaptador, eles não são funcionais e foram intencionalmente deixados sem preenchimento.
DICA: Se o seu PC não ligar ou apresentar problemas ao usar o conector FPANEL, tente usar o cabo adaptador incluído para garantir a conexão adequada ao conector da placa-mãe.

2. PLACAS-MÃE AMD OU INTEL NÃO PADRÃO

  • Use o adaptador de E/S frontal incluído (4) para conectar o conector FPANEL aos pinos individuais do conector do painel frontal.

3. EXPLICAÇÃO DA E/S FRONTAL

a) Botão de alimentação c) 2 portas USB 3.2 Gen 1 Tipo A
b) Tomada combinada para auscultadores/microfone d) 1 porta USB 3.2 Gen 2 Tipo C

4. CONEXÕES DE E/S FRONTAL

A. USB 3.2 Gen 1 Tipo A C. Painel frontal (LED de alimentação, botão de alimentação)
B. Áudio HD D. USB 3.2 Gen 2 Tipo C

INSTALAÇÃO DO VENTILADOR


O FRAME 4500X pode montar até 10 ventoinhas de 120 mm ou 5 ventoinhas de 140 mm na parte superior, lateral, traseira, cobertura da fonte de alimentação e parte inferior do gabinete.

Frente

Topo

Traseira

Lado

Cobertura da fonte de alimentação

Parte inferior

Nenhum

3x 120 mm

2x 140 mm

1x 120 mm

1x 140 mm

3x 120 mm

2x 140 mm

2x 120 mm

1x 120 mm



UTILIZAÇÃO DO SISTEMA DE MONTAGEM DE VENTILADORES INFINIRAIL™

O InfiniRail da CORSAIR é um sistema inovador de montagem de ventoinhas e radiadores, concebido para oferecer flexibilidade e facilidade de utilização excepcionais na montagem de caixas de PC. Ao contrário das caixas tradicionais com pontos de montagem fixos, o InfiniRail utiliza calhas de aço ajustáveis que permitem aos utilizadores deslizar e posicionar ventoinhas e radiadores exatamente onde necessário.

O FRAME 4500X possui o sistema InfiniRail na parte superior do gabinete.

NOTA: Determine o tamanho e a localização das ventoinhas antes de configurar o trilho. Não é necessário remover totalmente os parafusos de fixação do InfiniRail. O parafuso Torx não deve ser afrouxado, pois ele mantém o trilho no lugar no mecanismo de ajuste.
  • Desaperte o parafuso Philips em ambas as extremidades do InfiniRail para ajustar o tamanho da ventoinha de 120 mm para 140 mm.
  • Aperte os parafusos Philips na parte superior e inferior do InfiniRail para fixar o local de montagem.

2. INSTALAÇÃO DE VENTILADORES NA PARTE SUPERIOR

  • Alinhe as ventoinhas às ranhuras de montagem InfiniRail e fixe-as com os parafusos fornecidos pelo fabricante da ventoinha.

3. INSTALAÇÃO DE VENTILADORES NA PARTE LATERAL

Para instalar ventiladores na lateral, certifique-se de que o suporte de montagem do ventilador lateral (J) esteja instalado.

  • Alinhe os ventiladores com as ranhuras de montagem e fixe-os aparafusando parafusos auto-roscantes padrão na estrutura do ventilador.
DICA: Use os pontos marcados no suporte de montagem lateral do ventilador (J) como guias de centralização.

4. INSTALAÇÃO DE VENTILADORES NA PARTE INFERIOR E NA COBERTURA DA FONTE DE ALIMENTAÇÃO

  • Alinhe as ventoinhas com os orifícios de montagem na parte inferior da caixa e na cobertura da fonte de alimentação (H).
  • Prenda as ventoinhas com parafusos longos para ventoinhas (7).

SUPORTE DE REFRIGERAÇÃO PERSONALIZADO HYDRO X


O FRAME 4500X possui portas de enchimento/drenagem pré-perfuradas nos painéis superior e inferior para uma configuração de refrigeração líquida de circuito aberto Hydro X.

  • Remova as tampas das portas, levantando-as cuidadosamente com uma chave de fendas plana.
DICA: A porta de enchimento inferior pode ser utilizada como um ponto de entrada alternativo para a E/S do painel frontal, para uma aparência mais organizada.

INSTALAÇÃO DO RADIADOR


O FRAME 4500X oferece vários locais para montar um radiador para arrefecimento líquido, com o local superior apresentando um suporte de ventoinha InfiniRail ajustável. Consulte a secção Instalação da ventoinha para obter detalhes sobre como usar o sistema de montagem da ventoinha InfiniRail.

DICA: Para obter o melhor desempenho em termos de ruído, temperatura e fiabilidade, certifique-se de que o radiador está montado mais alto do que a bomba ao utilizar um refrigerador líquido tudo-em-um (AIO).

Frente

Topo

Traseira

Lado

Cobertura da fonte de alimentação

Nenhum

240 mm

280 mm

360 mm

120 mm

140 mm



240 mm

280 mm

360 mm

Nenhum

A montagem superior proporciona um desempenho acústico ideal, mas outras montagens podem ser utilizadas com base nas suas preferências de construção. Consulte o manual do produto do seu cooler para obter mais dicas sobre uso e melhores práticas.

Com os parafusos de montagem adequados, os radiadores também podem ser instalados com segurança na lateral da caixa.


INSTALAÇÃO DE DISPOSITIVOS DE ARMAZENAMENTO E CONTROLADORES


A série FRAME 4500X inclui uma placa de unidade combinada (D), que permite montar um único HDD de 3,5" ou dois SSDs de 2,5".

1. REMOÇÃO DA PLACA DE ACIONAMENTO COMBINADA

  • Para remover a placa de acionamento combinada (D), desaparafuse o único parafuso de aperto manual e remova a placa.

2. INSTALAÇÃO DO HDD NA PLACA DE UNIDADE COMBINADA

  • Instale o HDD na parte inferior da placa da unidade combinada (D), fixando-o com os parafusos HDD (8) incluídos na caixa de acessórios.

3. INSTALAÇÃO DO SSD NA PLACA DE UNIDADE COMBINADA

  • Instale um SSD na parte inferior da placa da unidade combinada (D), fixando-o com os parafusos SSD (9) incluídos na caixa de acessórios.

A placa de acionamento combinada (D) também serve como local de montagem para um hub do sistema iCUE LINK (3), se for utilizado.


INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO


1. INSTALAÇÃO DE FONTE DE ALIMENTAÇÃO PADRÃO

  • Instale a fonte de alimentação com a ventoinha virada para baixo.
  • Prenda a fonte de alimentação ao chassis com os dois parafusos cativos localizados na parte traseira do FRAME 4500X.
  • Para maior segurança, fixe a fonte de alimentação usando dois parafusos da placa-mãe (8) nos cantos do painel traseiro.

2. INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO CORSAIR SHIFT

O FRAME 4500X é totalmente compatível com as fontes de alimentação CORSAIR SHIFT e é instalado de forma idêntica a uma fonte de alimentação ATX padrão.

  • Instale a fonte de alimentação com a ventoinha virada para baixo.
  • Prenda os dois parafusos cativos à área de exaustão da fonte de alimentação.
  • Para maior segurança, fixe a fonte de alimentação usando dois parafusos da placa-mãe (8) nos cantos do painel traseiro.
DICA: O FRAME 4500X foi concebido a pensar no CORSAIR SHIFT, o que significa que todas as fontes de alimentação CORSAIR SHIFT são totalmente compatíveis e têm espaço suficiente para dobrar e encaminhar os cabos para os locais necessários.

INSTALAÇÃO DA PLACA GRÁFICA


O suporte PCI incluído permite que o FRAME 4500X suporte configurações de montagem de GPU horizontais e verticais.

DICA: Para facilitar a montagem, instale a GPU como etapa final.

1. INSTALAÇÃO DE UMA GPU NA ORIENTAÇÃO PADRÃO

  • Remova os parafusos de aperto manual e as tampas das ranhuras PCIe.
  • Insira o cartão na ranhura PCIe até que ele encaixe no mecanismo de retenção da ranhura PCIe.
  • Alinhe o suporte com as ranhuras PCIe e fixe a placa ao gabinete.

2. INSTALAÇÃO DE UMA GPU NA ORIENTAÇÃO VERTICAL

O FRAME 4500X suporta a montagem vertical da GPU com a placa PCI incluída e uma placa riser PCIe (vendida separadamente).

  • Desinstale a placa PCI (E) desapertando os dois parafusos cativos na parte traseira da caixa.
  • Gire a placa PCI (E) 90 graus no sentido anti-horário, de modo que os parafusos de aperto manual da tampa do slot PCIe fiquem voltados para cima.
NOTA: Os parafusos de aperto manual da placa PCI são cativos e não precisam de ser totalmente removidos.
  • Volte a apertar os dois parafusos de aperto manual que foram removidos anteriormente.
  • Instale os espaçadores de montagem vertical (11) da caixa de acessórios na parte superior da cobertura da fonte de alimentação. Existem dois locais para os espaçadores, por isso escolha o local que melhor se adapta ao tamanho da sua GPU em relação à distância do painel lateral.
  • Monte a placa riser PCIe (vendida separadamente) nos espaçadores usando dois dos parafusos da placa-mãe incluídos (8).
  • Monte a GPU no suporte PCI, encaixando-a firmemente na placa riser até ouvir um clique e, em seguida, fixe-a à placa PCI com um parafuso de aperto manual.

IMPORTANTE: Certifique-se de que a sua GPU tenha uma distância adequada em relação ao vidro e não esteja a ser pressionada pelo riser PCIe para obter a melhor experiência.


3. UTILIZAÇÃO DO BRAÇO DE ESTABILIZAÇÃO ANTI-AFUNDAMENTO DA GPU

O braço de estabilização anti-flacidez da GPU suporta a sua placa gráfica, impedindo que ela se dobre ou flacide sob o peso do dissipador de calor. Isso não só ajuda a proteger a sua placa gráfica e a ranhura PCIe, como também contribui para uma montagem mais limpa e com um aspeto mais profissional.

  • Ajuste o braço de estabilização anti-afundamento da GPU (A) afrouxando o parafuso de aperto manual frontal e deslizando o braço para cima ou para baixo até que ele apoie corretamente a placa gráfica.

Se a ventoinha da GPU ou outras peças entrarem em contacto com o braço de borracha, utilize o espaçador de borracha do braço de estabilização anti-afundamento (2) incluído na caixa de acessórios para garantir a distância em relação a quaisquer peças móveis.

  • Prenda o espaçador de borracha autoadesivo do braço de estabilização anti-afundamento (2) ao braço de estabilização anti-afundamento da GPU (A).

CONECTANDO OS SEUS FÃS


1. LIGAÇÃO E CONTROLO DE VENTILADORES PARA A ESTRUTURA 4500X RS-R ARGB

Consulte o Guia de Início Rápido do CORSAIR RS120-R ARGB para concluir a ligação da ventoinha.


2. LIGAÇÃO E CONTROLO DE VENTILADORES PARA A ESTRUTURA 4500X LX-R RGB iCUE LINK

Consulte o Guia de Início Rápido do CORSAIR iCUE LINK LX-R RGB para concluir a ligação da ventoinha.


MANUTENÇÃO


1. LIMPEZA DOS FILTROS DA CAIXA

O FRAME 4500X inclui dois filtros de pó removíveis: um filtro inferior (G) e um filtro lateral (K). Os filtros podem ser limpos com ar comprimido ou água. Se enxaguar o filtro, certifique-se de que esteja completamente seco antes de reinstalá-lo.

  • Para remover o filtro lateral e o painel (K), puxe o painel para cima a partir da parte inferior.
  • Para remover o filtro inferior (G), deslize o filtro para fora do lado esquerdo da caixa.

2. DICAS PARA ORGANIZAR CABOS

  • Use os recursos integrados de gerenciamento de cabos para manter os cabos organizados e fora do caminho do fluxo de ar do seu PC.
  • Os pontos de fixação com abraçadeiras são estrategicamente posicionados para direcionar os cabos de alimentação para dispositivos específicos.
  • Os ganchos para cabos LINK no painel superior prendem os cabos LINK com segurança, sem fixação permanente.
  • Este gabinete suporta a maioria das placas-mãe com conectores reversos (MSI, ASUS, GIGABYTE) que possuem conectores na parte traseira da placa para proporcionar a montagem mais organizada possível.
  • Um local dedicado para o seu iCUE LINK System Hub evita que o controlador se desloque e mantém tudo organizado.

LISTA DE PEÇAS SOBRESSALENTES


CC-8901050
Painel de vidro de substituição FRAME 4500X, frontal/esquerdo, preto
CC-8901051
Painel de vidro de substituição FRAME 4500X, frontal/esquerdo, branco
CC-8901052
Conjunto do painel superior de substituição FRAME 4500X, preto
CC-8901053
Conjunto de painel superior de substituição FRAME 4500X, branco
CC-8901054
Grelha lateral FRAME 4500X, preta
CC-8901055
Grelha lateral FRAME 4500X, branca
CC-8901056
Painel lateral direito de aço de substituição FRAME 4500X, preto
CC-8901057
Painel lateral direito de aço de substituição FRAME 4500X, branco
CC-8901058
FRAME 4500X Substituição de E/S e pé dianteiro, preto
CC-8901059
FRAME 4500X Substituição de E/S e pé dianteiro, branco
CC-8901060
FRAME 4500X Pé traseiro, preto
CC-8901061
FRAME 4500X Pé traseiro, branco
CC-8901062
Caixa de acessórios de substituição FRAME 4500X, preta
CC-8901063
Caixa de acessórios de substituição FRAME 4500X, branca
CC-8901064
FRAME 4500X Botões de substituição, pretos
CC-8901065
FRAME 4500X Botões de substituição, branco
CC-8900931
Suporte PCI de substituição FRAME 4000D/4500X, preto
CC-8900932
Suporte PCI de substituição FRAME 4000D/4500X, branco
CC-8900933
FRAME 4000D/4500X Substituição da parte superior InfiniRail, preta
CC-8900934
FRAME 4000D/4500X Substituição da parte superior InfiniRail, Branco
CC-8900939
Placa de substituição para unidade/controlador FRAME 4000D/4500X, preta
CC-8900940
Placa de substituição para unidade/controlador FRAME 4000D/4500X, branca
CC-8900945
Kit de correias de substituição FRAME 4000D/4500X, preto
CC-8900946
Kit de correias de substituição FRAME 4000D/4500X, branco
CC-8900953
Conjunto de estabilização anti-afundamento para GPU da série FRAME 4000D/4500X, preto
CC-8900954
Conjunto de estabilização anti-flacidez GPU FRAME 4000D/4500X Series, branco
CC-8900966
Placa-mãe FRAME, padrão (4000D/4500X) ATX em aço, preta
CC-8900967
Placa-mãe FRAME, padrão (4000D/4500X) ATX em aço, branca
CC-8901097
CORSAIR RS120-R ARGB, Ventilador ARGB de 120 mm, Embalagem individual
CC-8901098
CORSAIR RS120-R ARGB Branco, Ventilador ARGB de 120 mm, Embalagem individual
CO-8950034
Cabo de extensão RS/RS ARGB PWM, pacote com 3 unidades, preto
CO-8950035
Cabo de extensão RS/RS ARGB PWM, pacote com 3 unidades, branco
CO-9051049-WW
LX120-R RGB iCUE LINK Ventilador reverso PWM de 120 mm para expansão
CO-9051053-WW
LX120-R RGB iCUE LINK Expansão de ventoinha reversa PWM de 120 mm, branca




GARANTIA


2 YEARS WARRANTY

As caixas para computador da série CORSAIR FRAME 4500X têm garantia de 2 anos.


JURÍDICO


© 2025 CORSAIR MEMORY, Inc. Todos os direitos reservados. InfiniRail, CORSAIR e o logótipo das velas são marcas registadas da CORSAIR nos Estados Unidos e/ou noutros países. Todas as outras marcas comerciais são propriedade dos seus respetivos proprietários. O produto pode variar ligeiramente em relação ao apresentado nas imagens.
