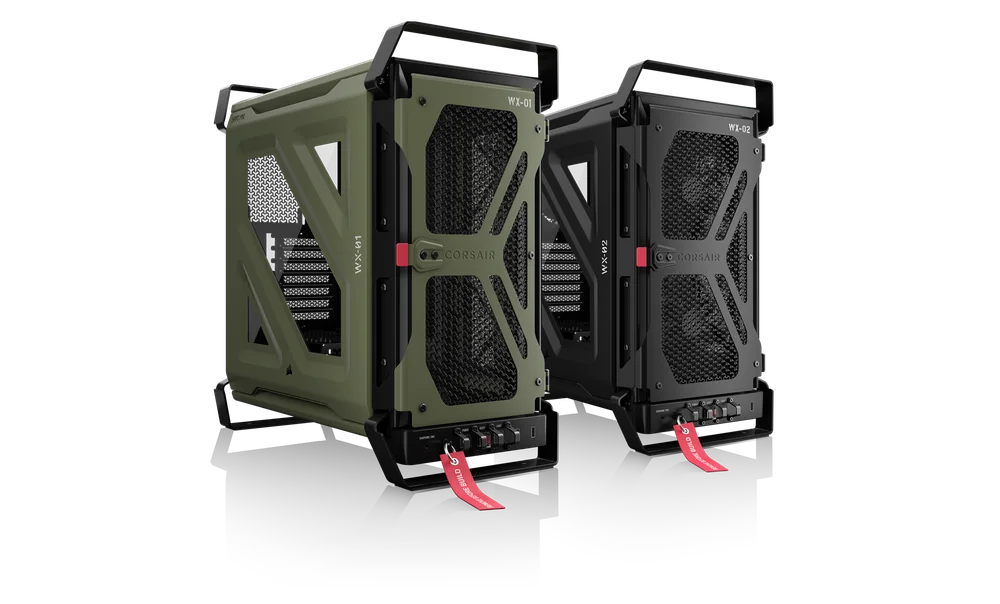

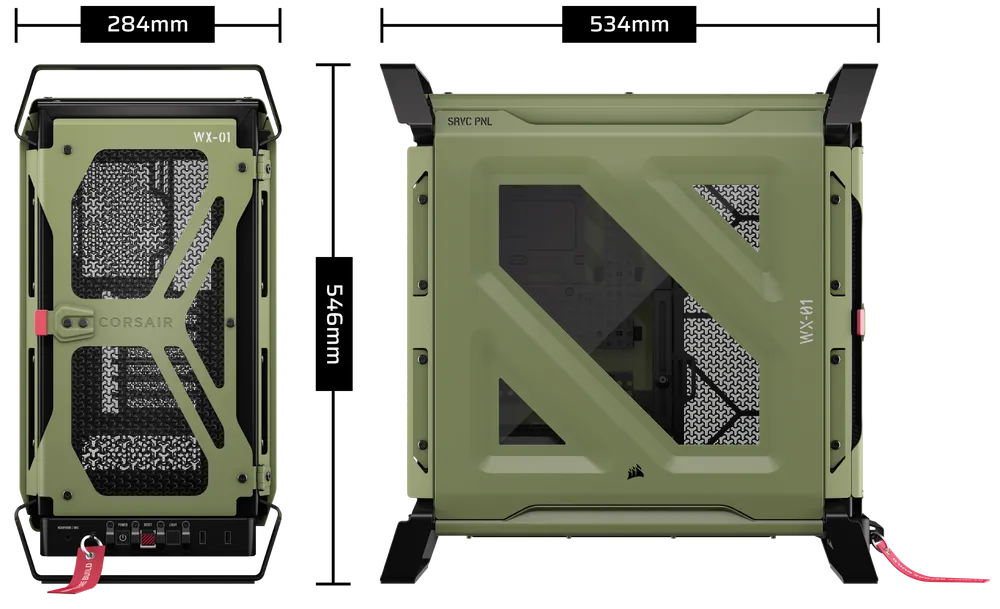

CORSAIR WARTHOG

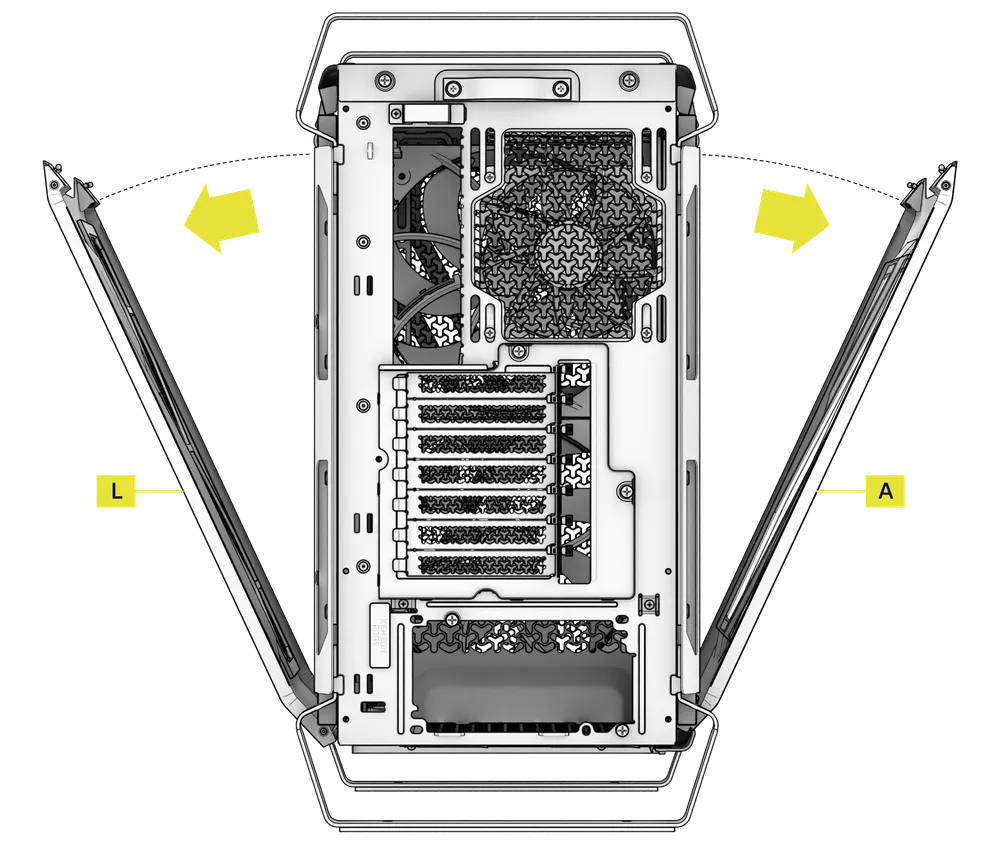

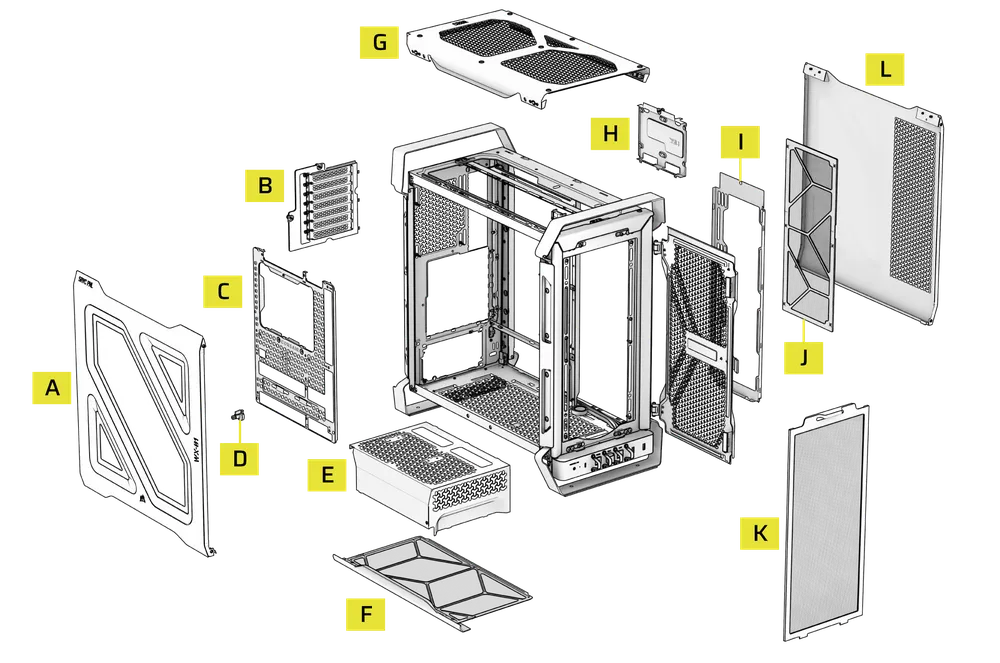

O painel lateral esquerdo de vidro (A) e o painel lateral direito de aço (L) da série WARTHOG são fixados por dois fechos de bola na parte superior da caixa.

• Puxe a parte superior do(s) painel(is) para fora e incline-os em direção ao chão.

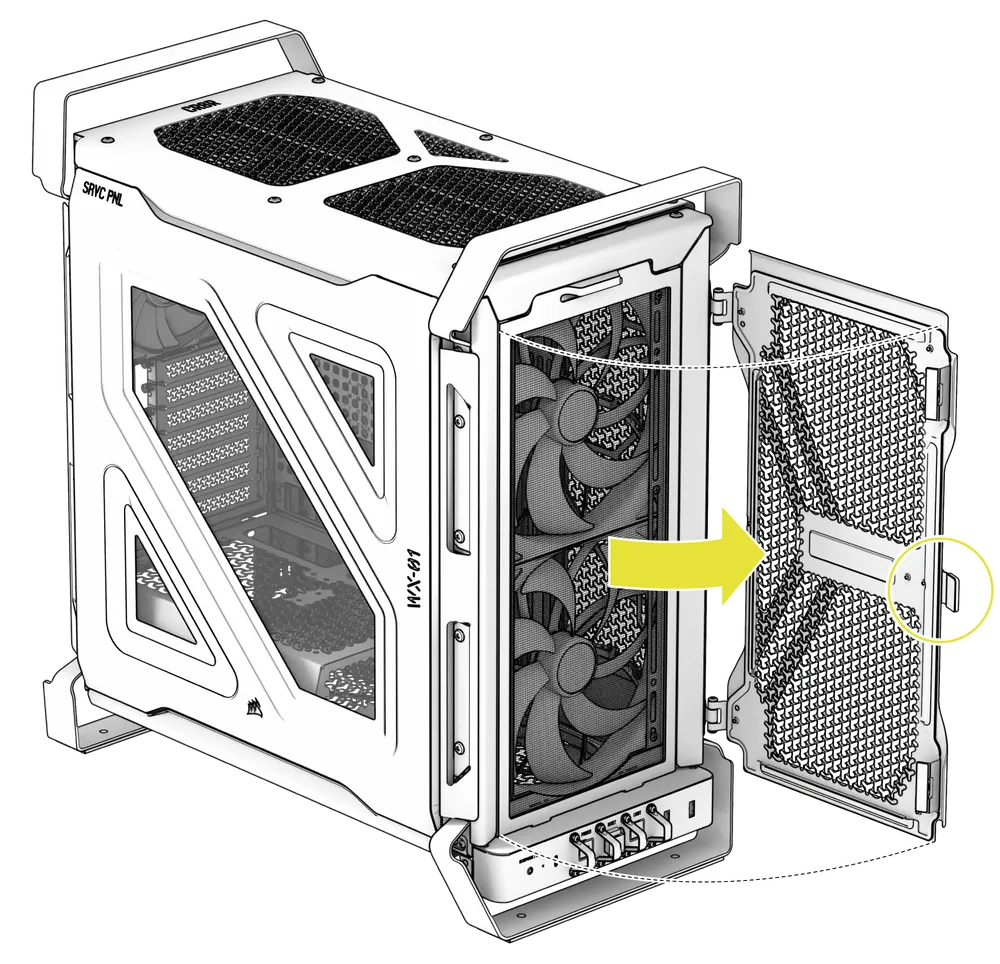

O painel frontal da série WARTHOG é fixado à estrutura por duas dobradiças, permitindo que se abra como uma porta. Ímãs ao longo de sua borda interna o prendem ao painel frontal quando fechado.

• Para abrir o painel frontal, puxe-o para fora usando a aba de puxar.

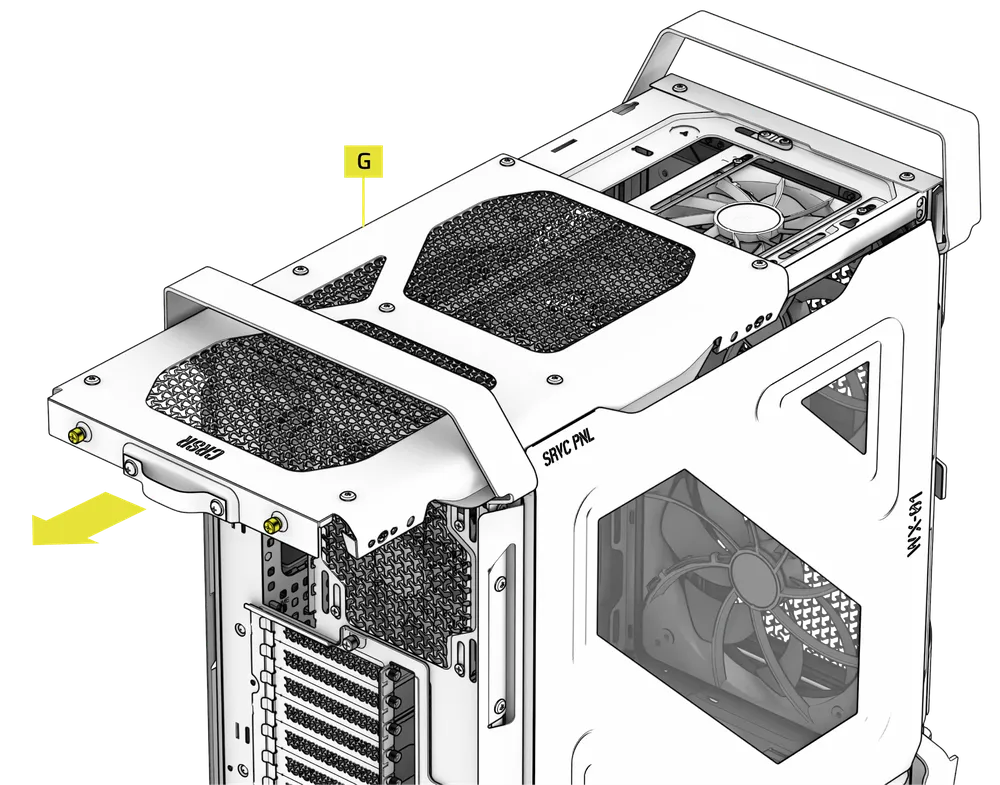

O painel superior (G) da série WARTHOG é fixado por dois parafusos de aperto manual na parte traseira do gabinete.

• Afrouxe os dois parafusos de aperto manual na parte traseira do gabinete.
• Puxe a alça de náilon para trás para remover o painel superior (G).

A cobertura da fonte de alimentação (E) é fixada por dois parafusos no painel traseiro do gabinete e por um parafuso que a prende à bandeja da placa-mãe pelo lado direito.

• Retire os três parafusos.

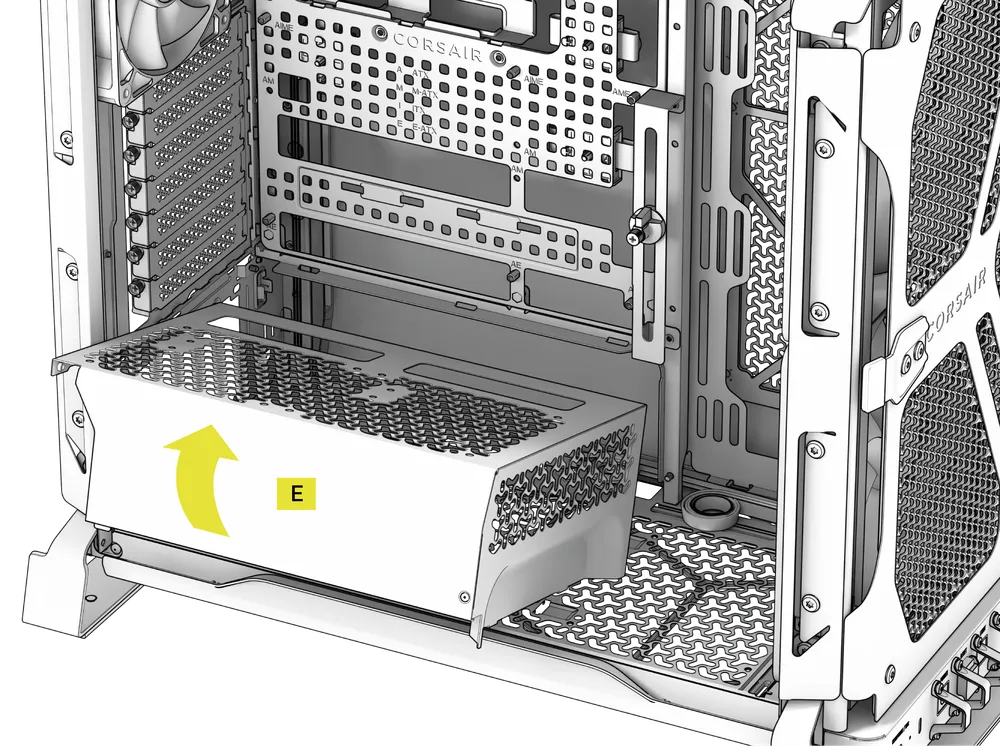

• Retire a cobertura da fonte de alimentação (E) do gabinete.

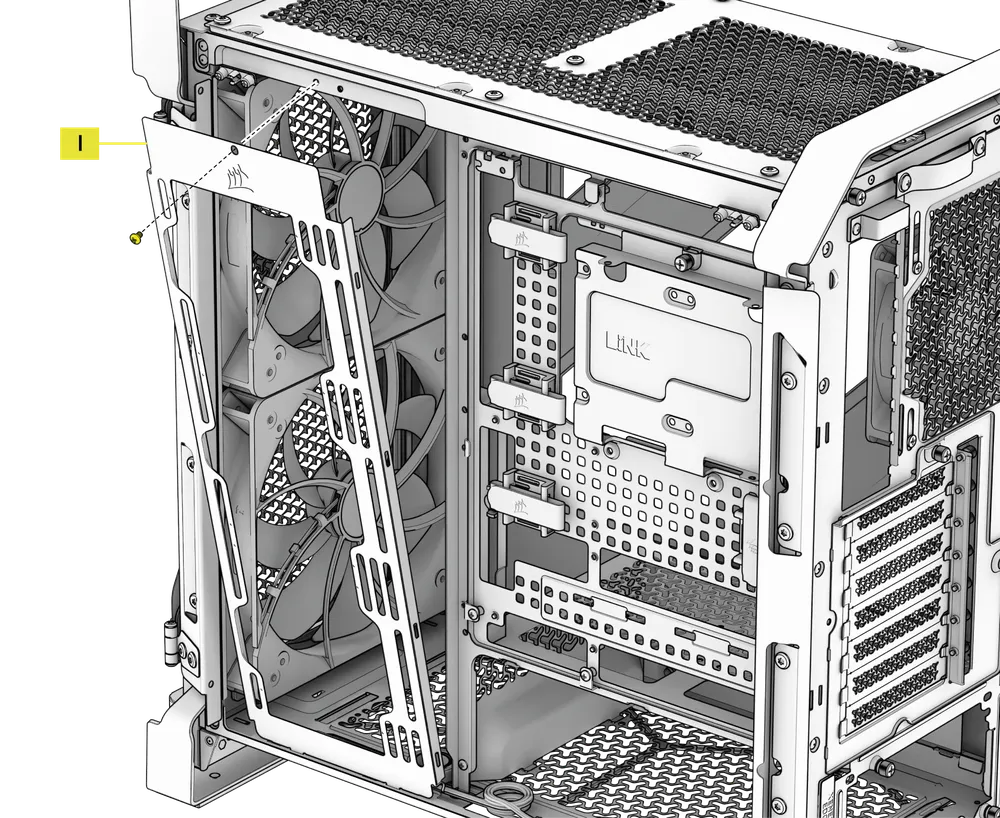

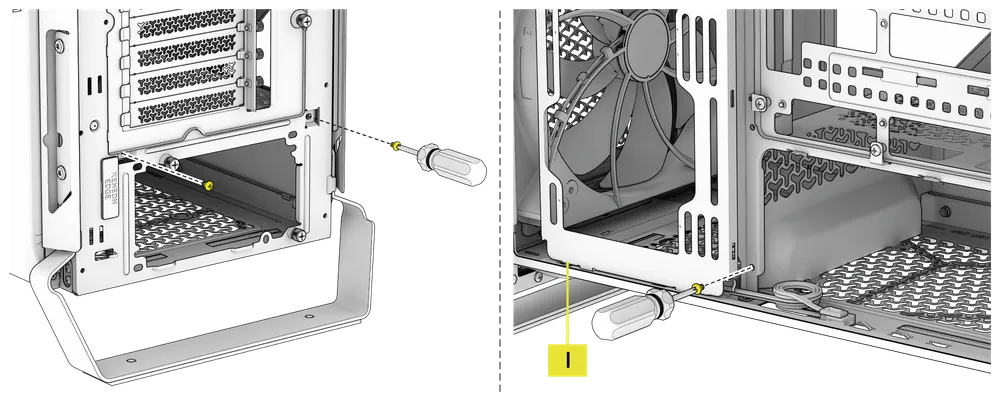

• Remova o parafuso localizado na parte superior do suporte de montagem do ventilador lateral (I).
• Incline o suporte para fora para retirá-lo do gabinete.

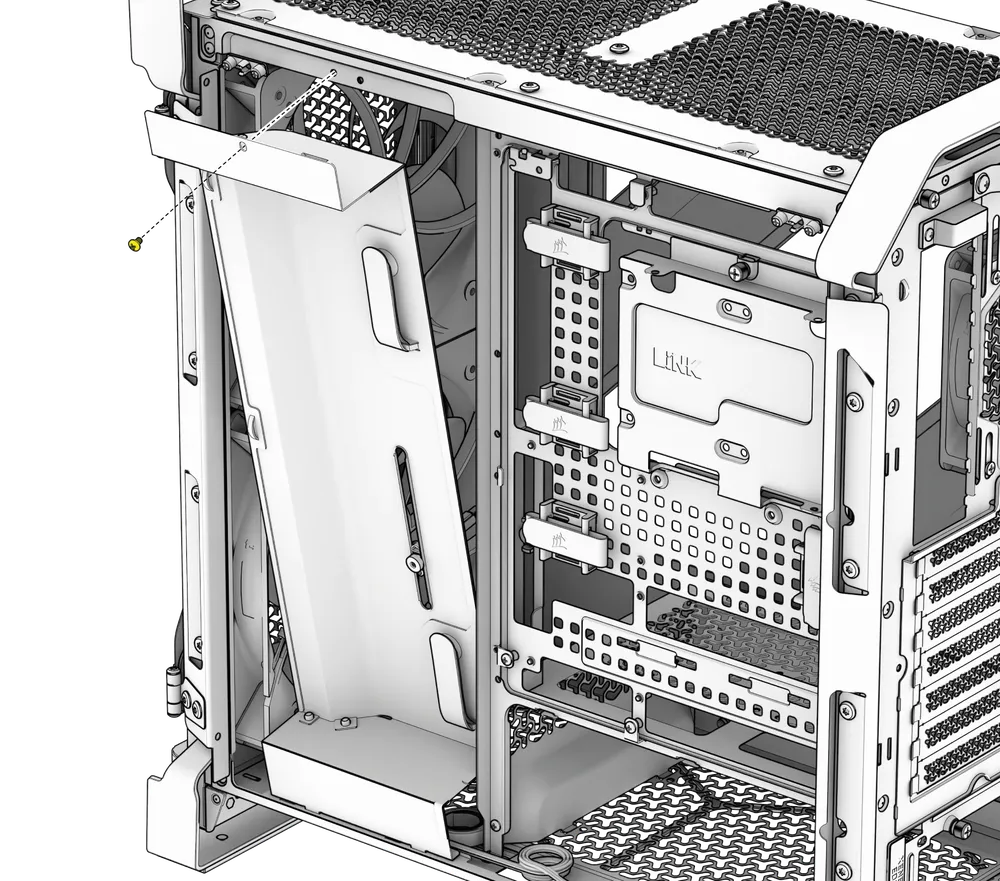

Para uma melhor organização dos cabos, a série WARTHOG é compatível com a proteção para cabos FRAME 4000D (vendida separadamente). Ela é fixada usando a mesma interface de montagem do suporte de montagem do ventilador lateral (I).

• Alinhe os entalhes inferiores da proteção do cabo com os orifícios correspondentes na parte inferior do gabinete.
• Prenda a cobertura com o parafuso superior.

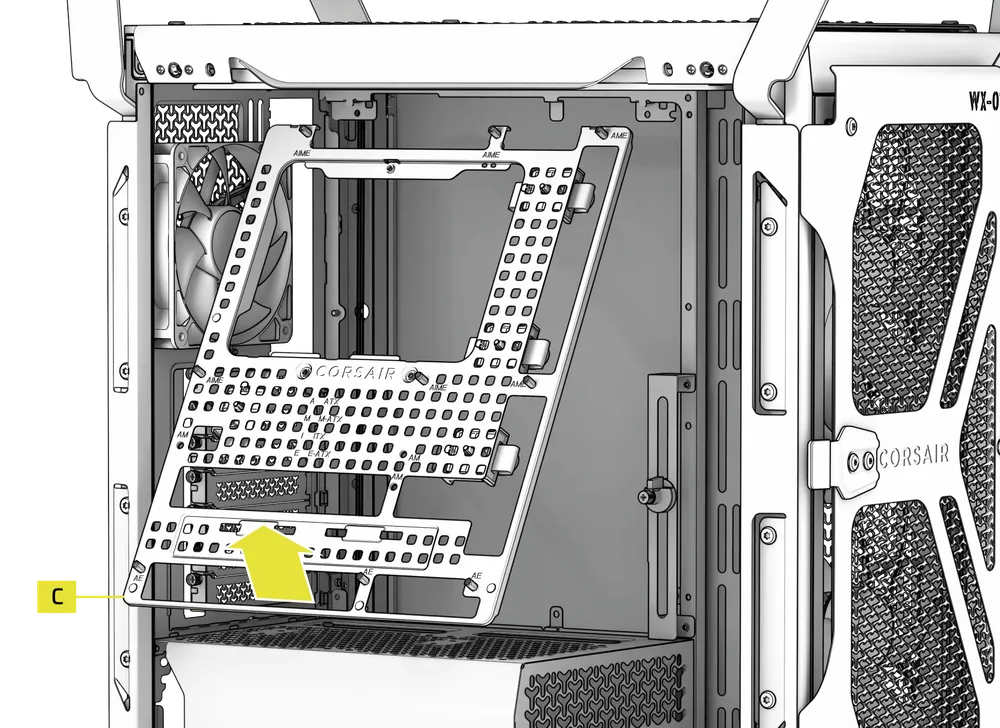

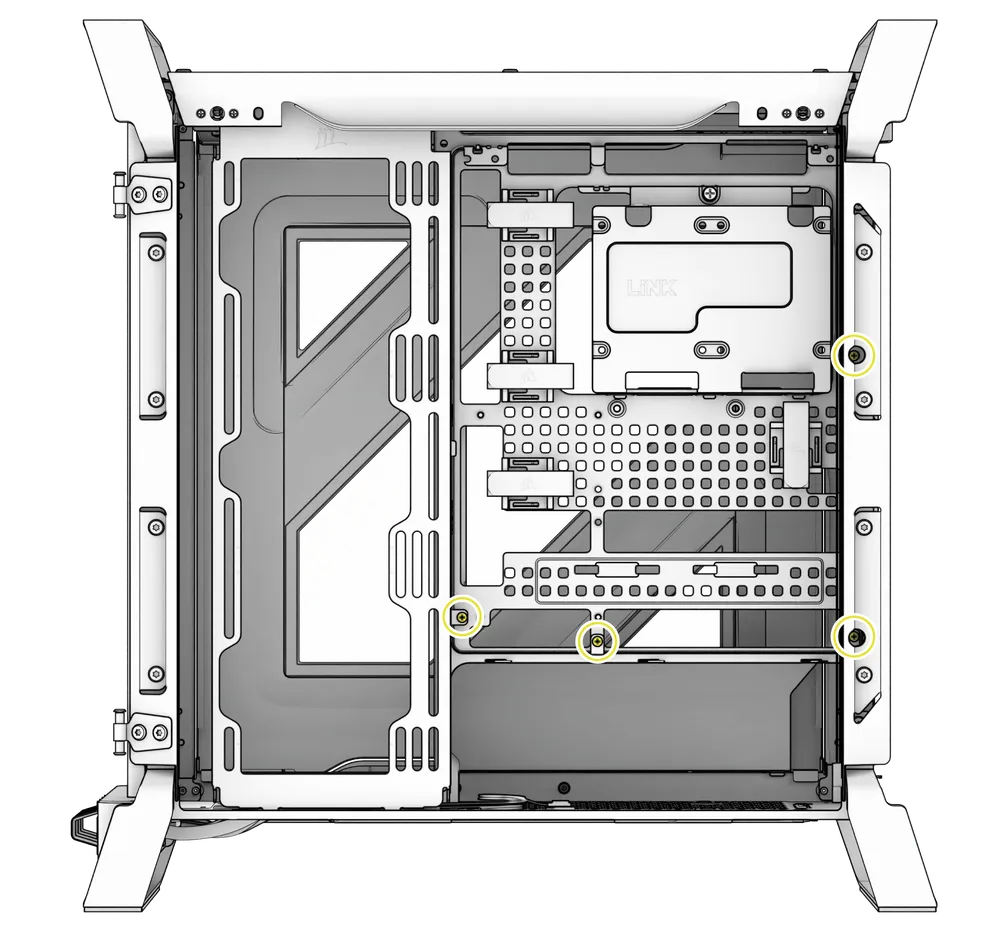

A bandeja da placa-mãe RapidRoute 2.0 (C) é fixada por quatro parafusos na parte traseira da bandeja.

• Desaparafuse esses quatro parafusos.

• Incline a bandeja para fora e retire-a.

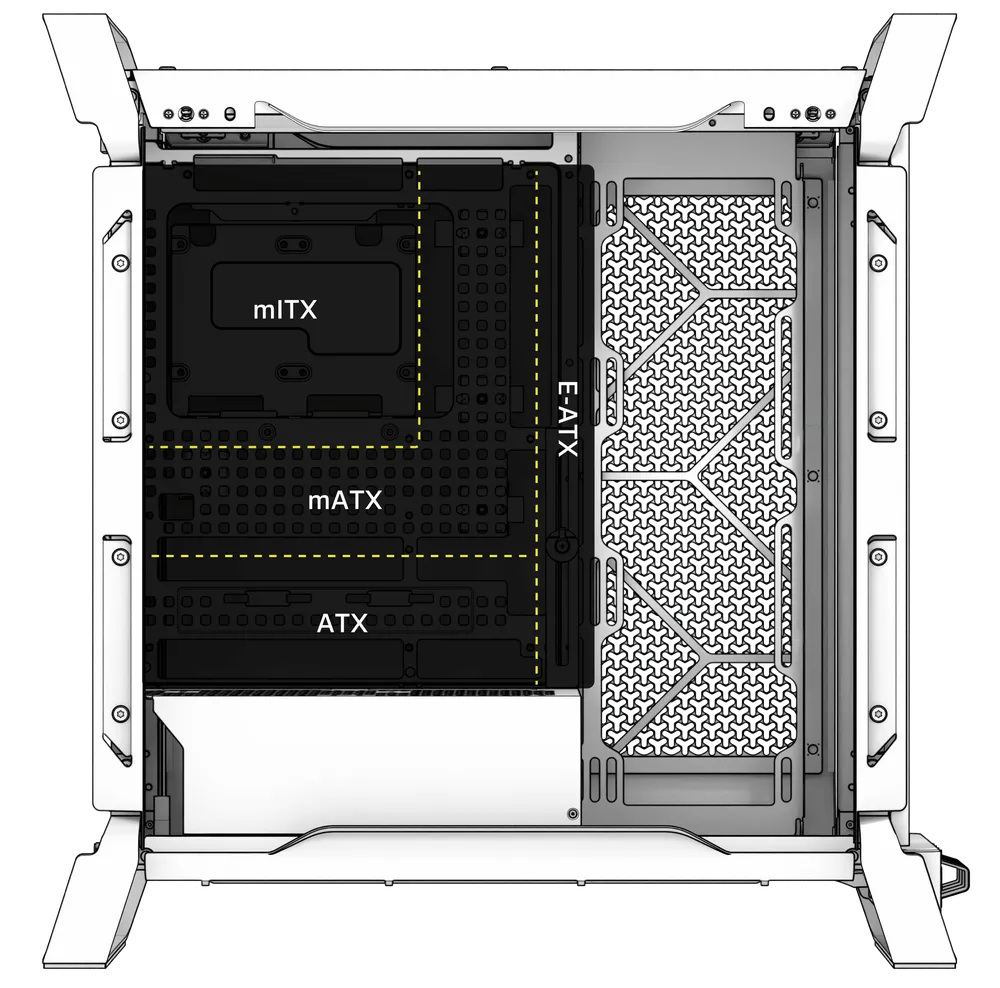

A série WARTHOG é compatível com placas-mãe mITX, mATX, ATX e E-ATX, incluindo as séries ASUS BTF, MSI Project Zero e GIGABYTE Project Stealth com conexões invertidas.

• Alinhe a placa-mãe com os espaçadores e fixe-a com os parafusos fornecidos para a placa-mãe (7).

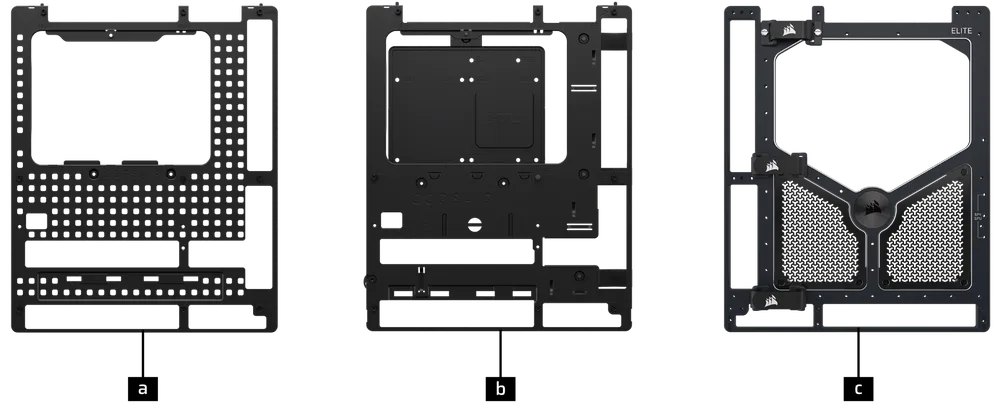

A série WARTHOG inclui uma bandeja para placa-mãe RapidRoute 2.0, com opções adicionais de bandejas disponíveis (vendidas separadamente) para personalizar sua montagem:

Bandeja para placa-mãe FRAME ELITE

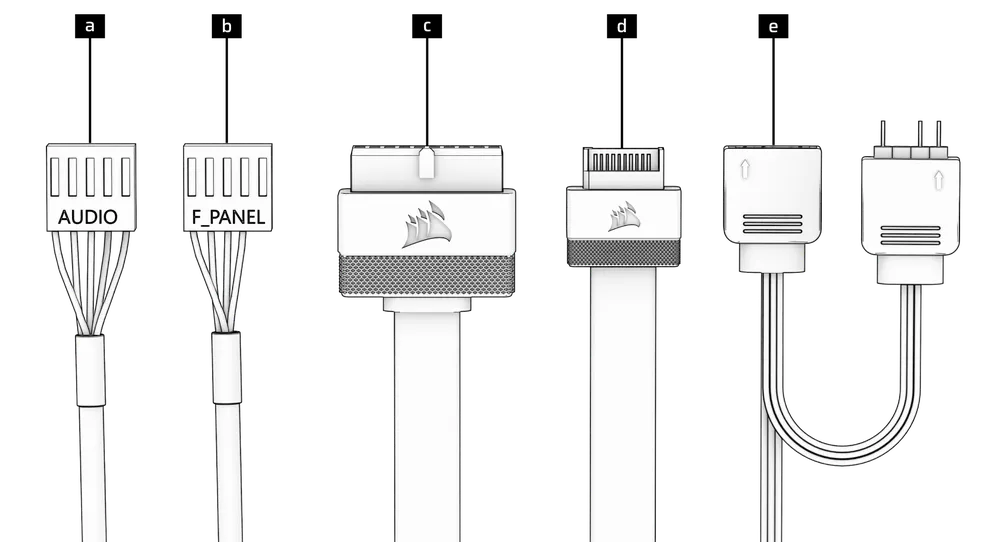

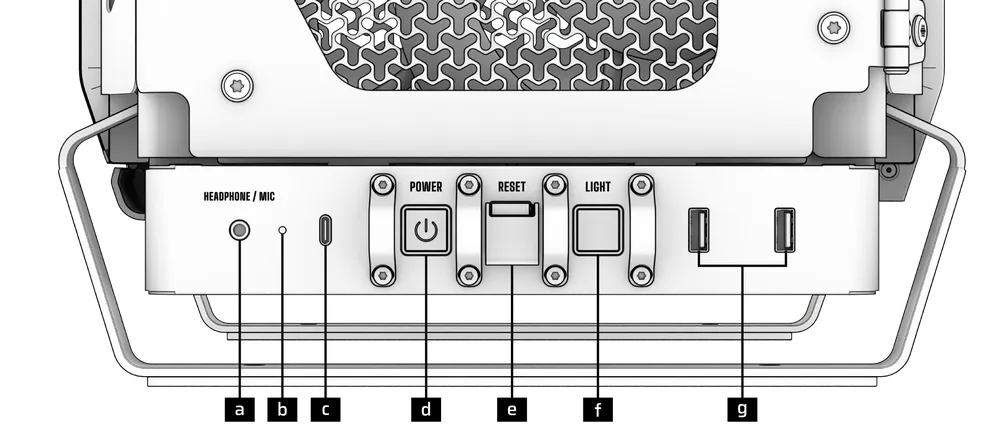

• Conecte o conector FPANEL ao conector de E/S do painel frontal da placa-mãe, alinhando-o com o layout com chave. Esse conector é identificado como JFP1 em algumas placas-mãe.

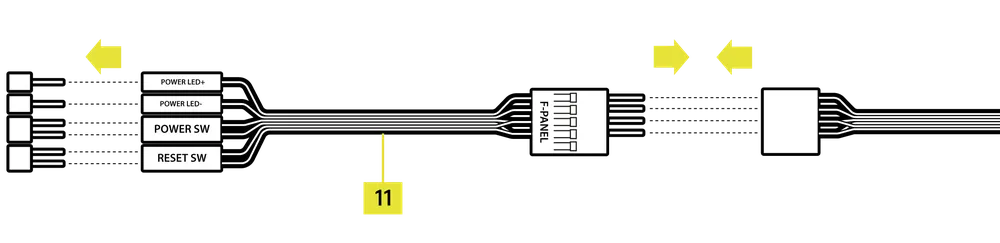

• Utilize o adaptador de E/S frontal montado na parte superior (11), fornecido com o produto, para conectar o conector FPANEL aos pinos individuais do conector de E/S do painel frontal.

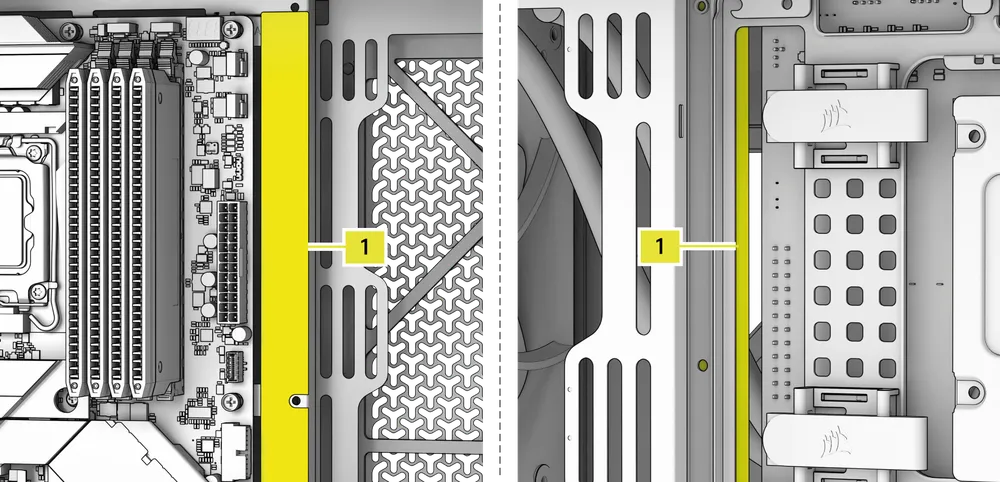

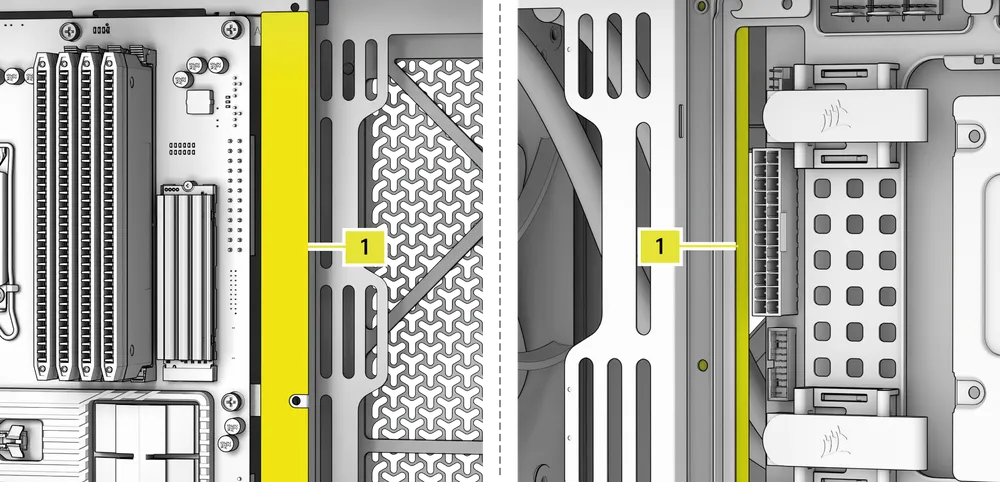

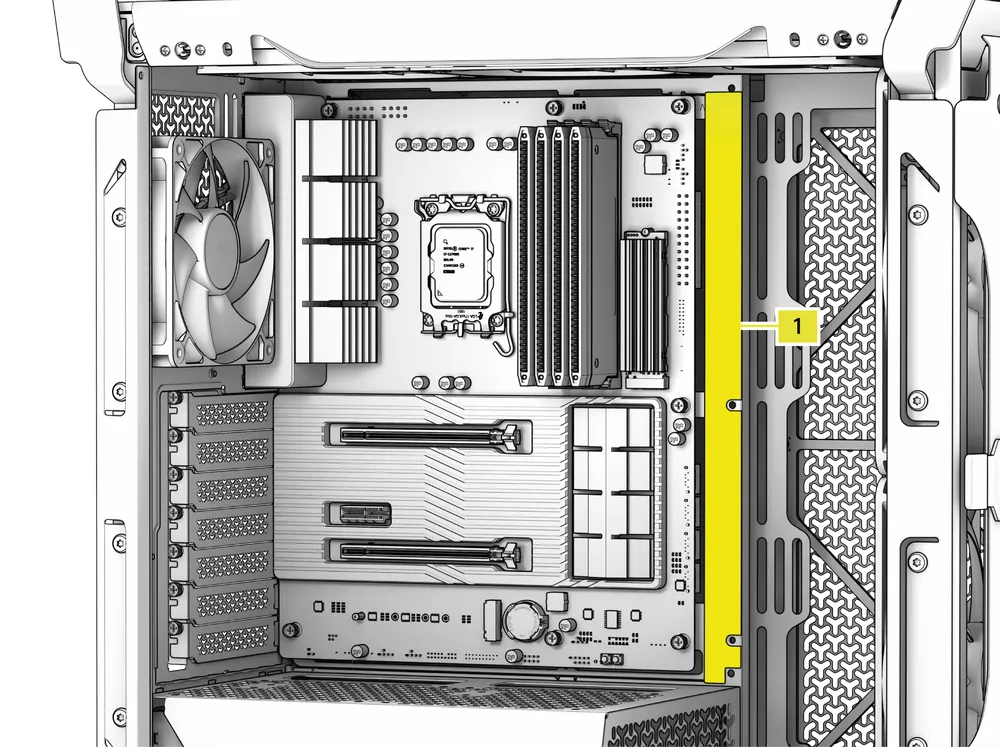

A série WARTHOG inclui uma fita magnética para conector reverso (1), projetada para cobrir a borda visível dos orifícios do conector reverso na bandeja da placa-mãe.

• Alinhe a faixa magnética do conector reverso (1) aos seus espaçadores e ajuste-a lateralmente para preencher a folga na placa-mãe.

Se você estiver instalando uma placa-mãe com conectores invertidos, a fita magnética para conectores invertidos (1) pode ser usada para preencher o espaço ao redor da porta ATX de 24 pinos, proporcionando uma aparência mais organizada e elegante.

Ao instalar uma placa-mãe padrão, você pode deslizar a tira magnética do conector reverso (1) por trás da placa, alinhando-a aos orifícios dos parafusos ao longo da bandeja da placa-mãe, para cobrir o slot do conector reverso e ocultar quaisquer fios que passem pela bandeja da placa-mãe, proporcionando uma aparência mais organizada.

O CORSAIR InfiniRail™ é um sistema inovador de montagem de ventiladores e radiadores, projetado para oferecer flexibilidade excepcional e facilidade de uso na montagem de gabinetes de PC. Ao contrário dos gabinetes tradicionais com pontos de montagem fixos, o InfiniRail utiliza trilhos de aço ajustáveis que permitem aos usuários deslizar e posicionar ventiladores e radiadores exatamente onde for necessário.

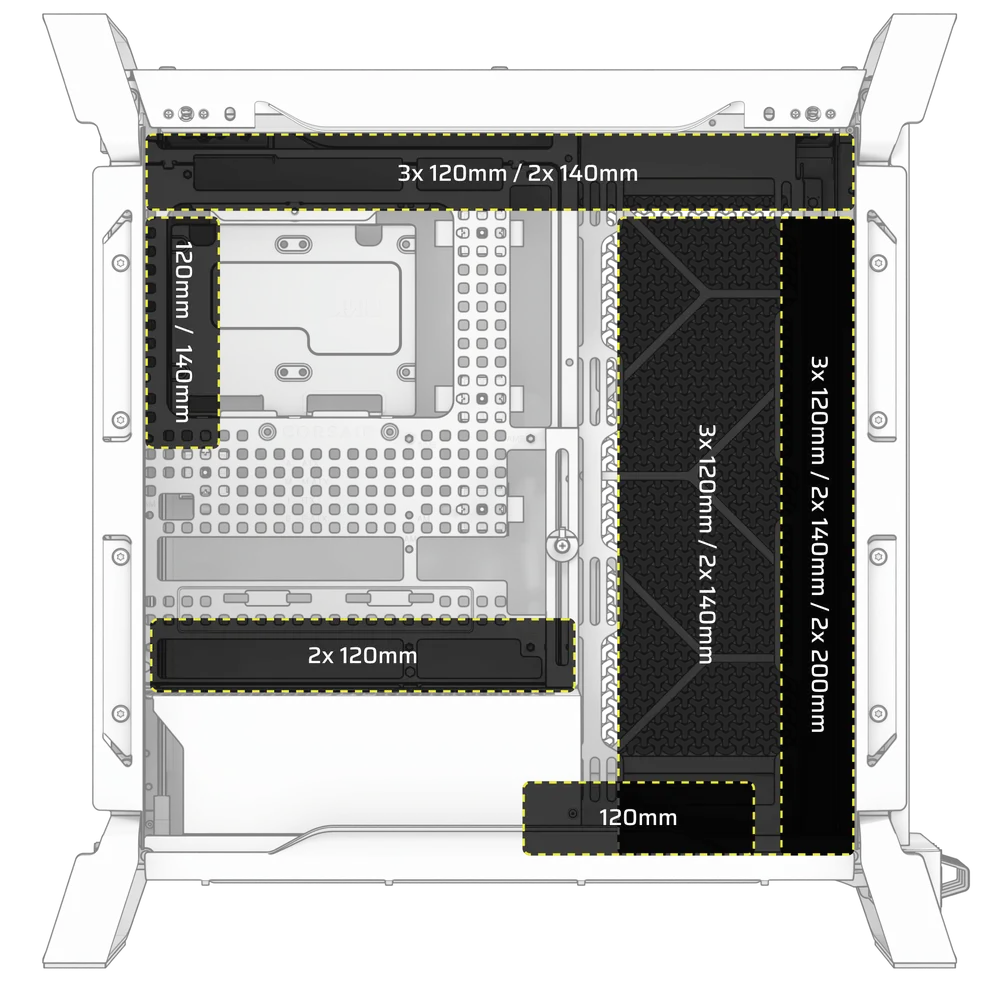

A série WARTHOG conta com dois desses sistemas InfiniRail: um na parte superior e outro na parte dianteira.

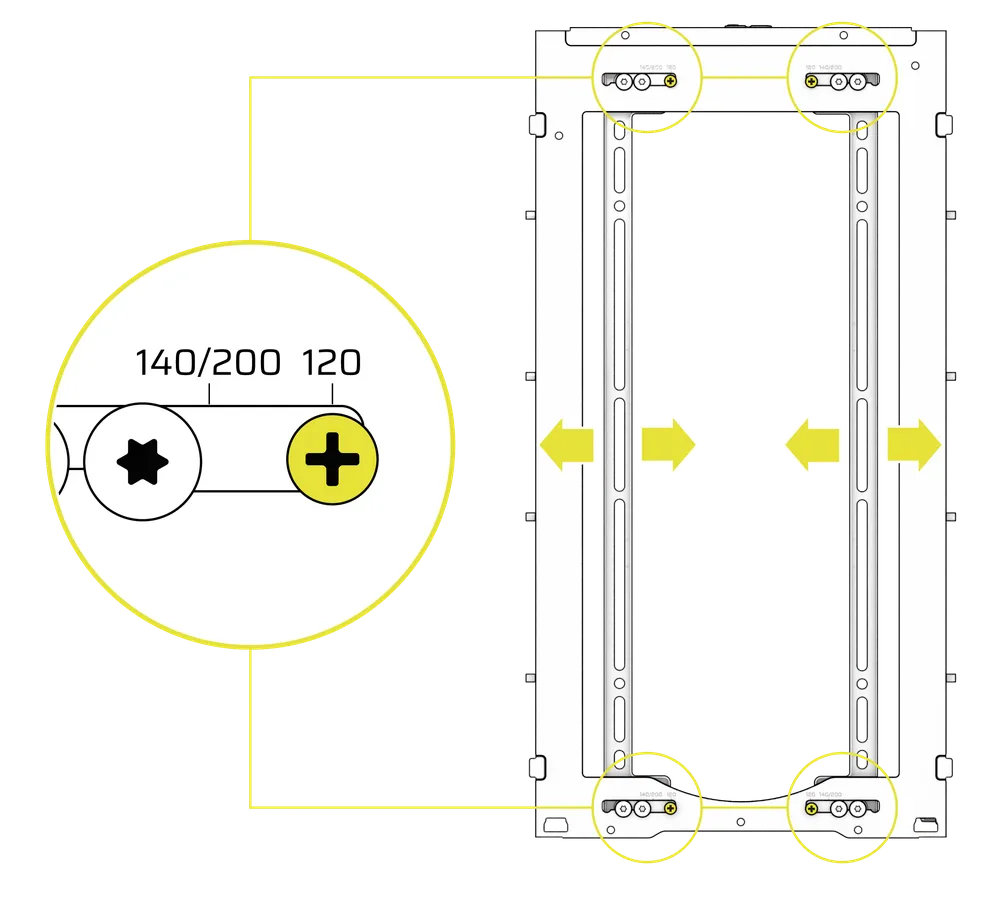

Ajuste das trilhos na parte frontal do gabinete

• Afrouxe os parafusos Phillips nas duas extremidades dos InfiniRails.
• Ajuste os dois trilhos frontais dos ventiladores de acordo com as marcações no gabinete.

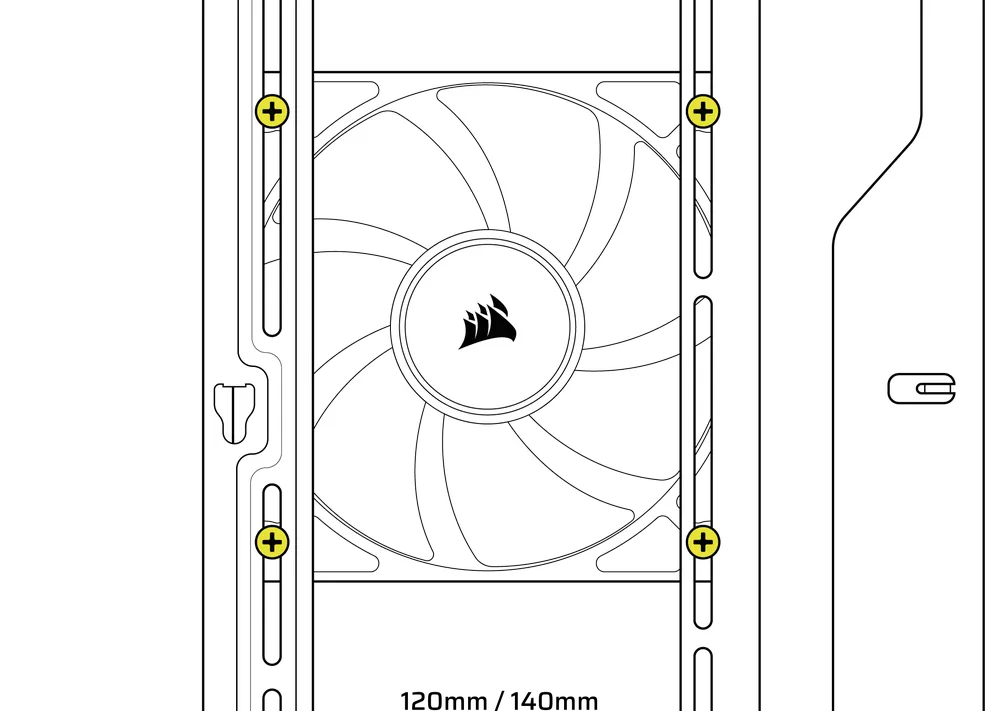

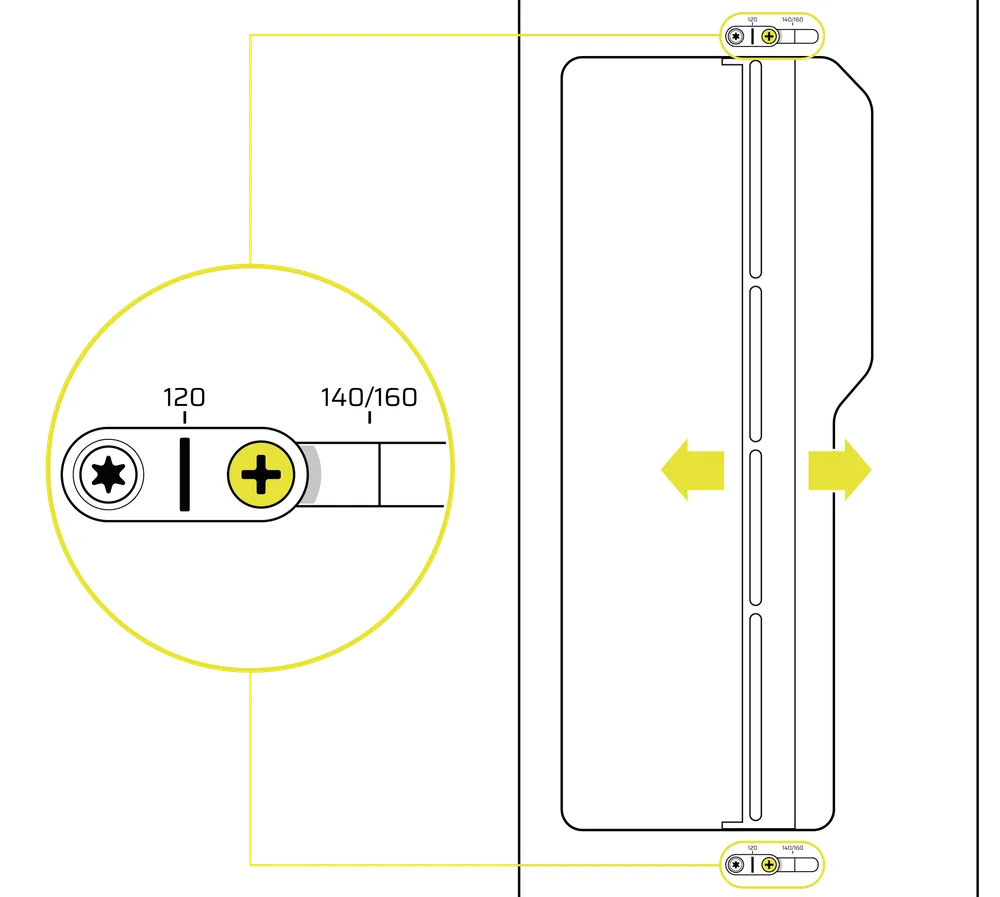

Ajuste do trilho na parte superior do gabinete

• Afrouxe os parafusos de cabeça Phillips em ambas as extremidades do InfiniRail.
• Ajuste o trilho superior dos ventiladores de acordo com as marcações no gabinete.

Instalação de ventiladores de 120 mm ou 140 mm

Para instalar ventiladores de 120 mm ou 140 mm usando o sistema de montagem frontal InfiniRail, é necessário instalar os suportes para ventiladores InfiniRail (2). Use quatro suportes por ventilador, dois de cada lado dos trilhos.

• Encaixe os suportes para ventilador InfiniRail (2) nos trilhos, fixando primeiro a borda interna de cada suporte e, em seguida, encaixando a borda externa no lugar.

• Deslize os suportes ao longo dos trilhos para alinhá-los aos pontos de fixação do ventilador.
• Alinhe os ventiladores com as abas de fixação nos suportes e prenda-os aparafusando os parafusos para ventiladores QuikTurn® (3).

• Depois de alinhado, você pode fixar o conjunto no lugar com os parafusos de fixação do suporte do ventilador InfiniRail (5).

Instalação de ventiladores de 200 mm

As ventoinhas de 200 mm podem ser aparafusadas diretamente nos suportes do InfiniRail, sem a necessidade dos suportes plásticos para ventoinhas. Remova os suportes, caso eles tenham vindo pré-instalados no seu gabinete.

• Alinhe os ventiladores com os encaixes de montagem nos InfiniRails e fixe-os aparafusando os parafusos QuikTurn® para ventiladores (3) na estrutura do ventilador.

• Alinhe os ventiladores com os encaixes de montagem do InfiniRail e fixe-os aparafusando os parafusos QuikTurn® para ventiladores (3) na estrutura do ventilador.

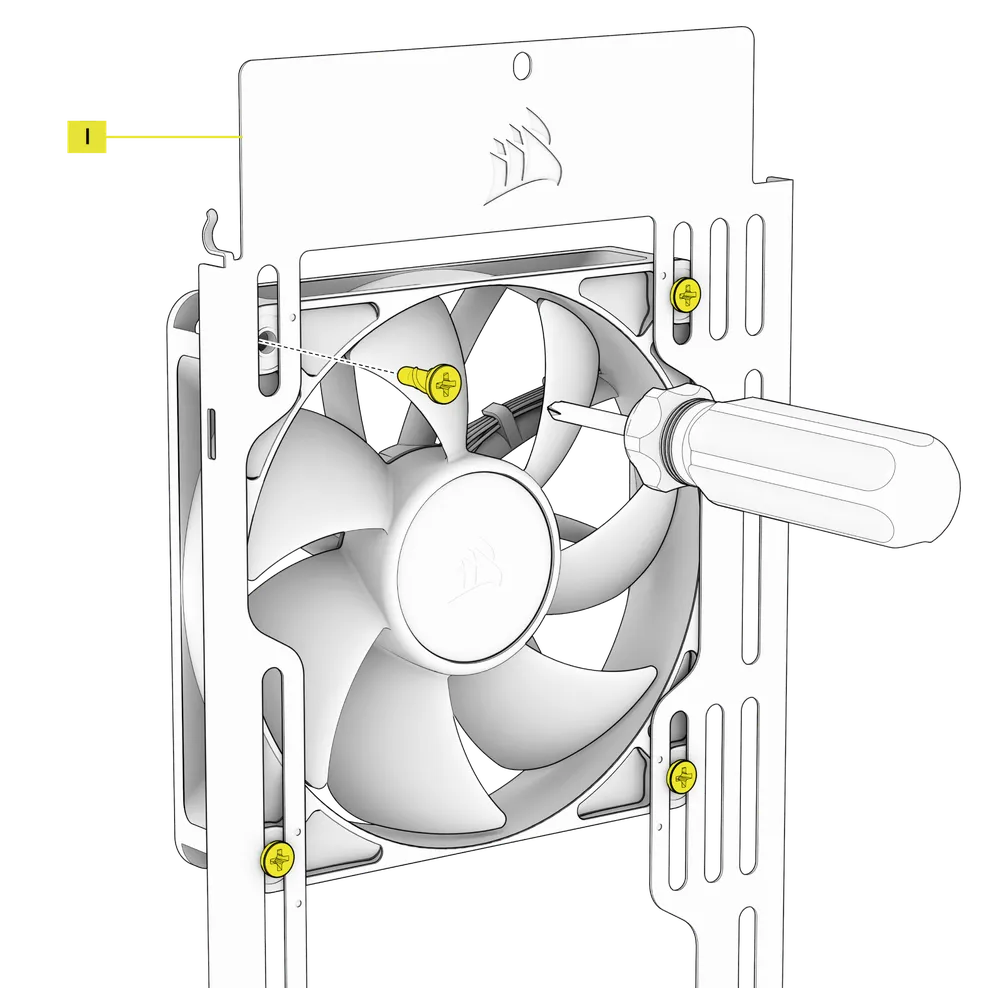

Para instalar ventiladores na lateral, certifique-se de que o suporte de montagem do ventilador lateral (I) esteja instalado.

• Alinhe os ventiladores com os encaixes de montagem e fixe-os aparafusando os parafusos QuikTurn® para ventiladores (3) na estrutura do ventilador.

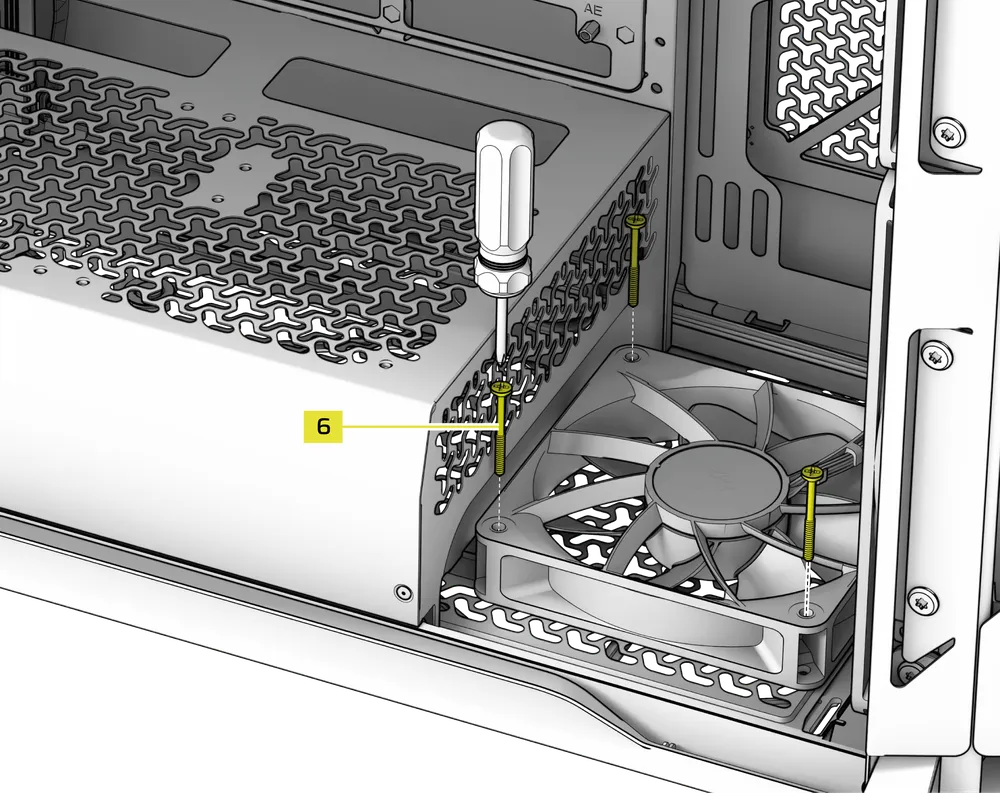

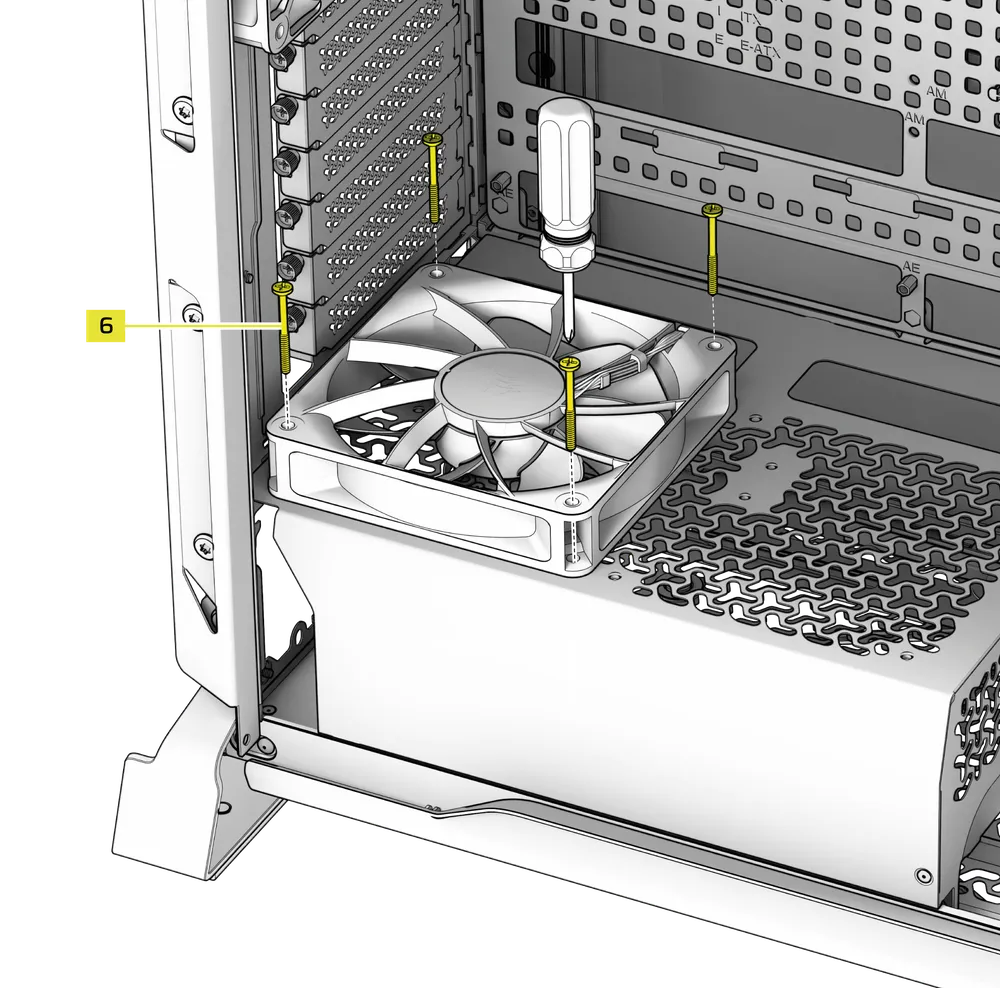

• Alinhe os ventiladores aos orifícios de fixação do protetor da fonte de alimentação.
• Prenda os ventiladores com os parafusos longos para ventiladores (6).

• Alinhe o ventilador aos orifícios de fixação do ventilador.
• Prenda o ventilador com os parafusos longos para ventilador (6).

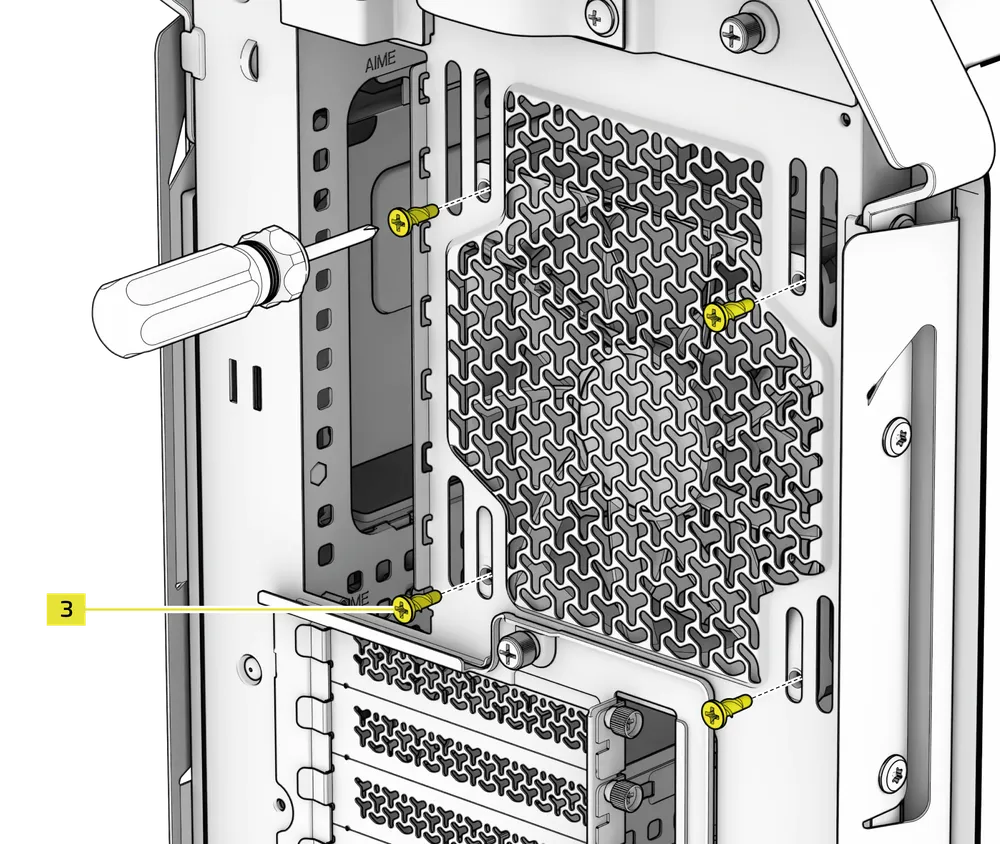

• Alinhe o ventilador aos orifícios de fixação do ventilador.
• Prenda o ventilador aparafusando os parafusos QuikTurn® para ventiladores (3).

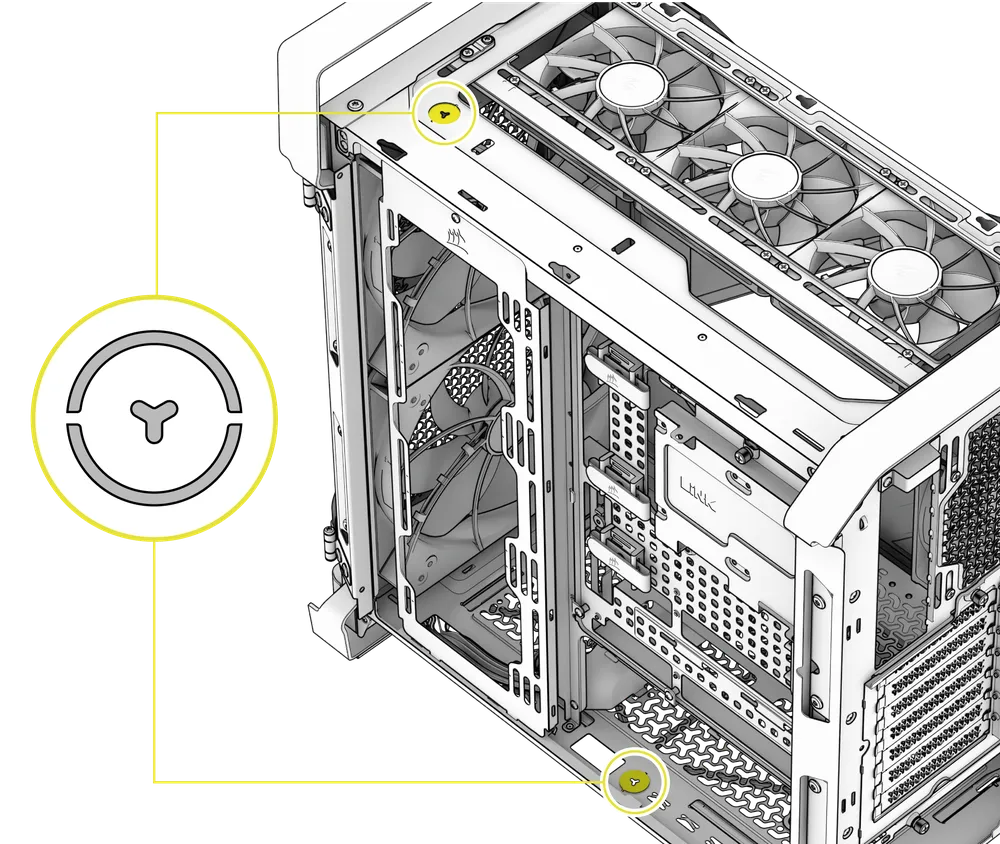

A série WARTHOG possui orifícios pré-perfurados nos painéis superior e inferior para instalação do sistema de resfriamento líquido de circuito aberto Hydro X.

• Remova as tampas das portas, levantando-as cuidadosamente com uma chave de fenda de ponta chata.

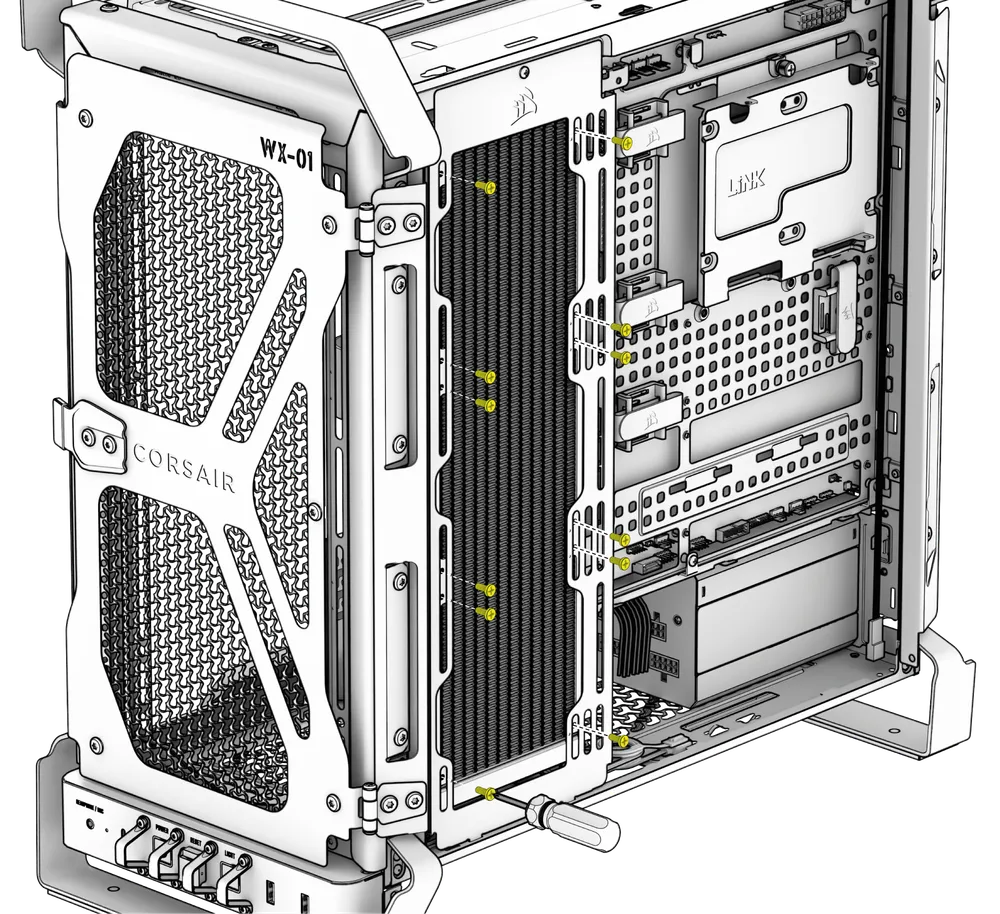

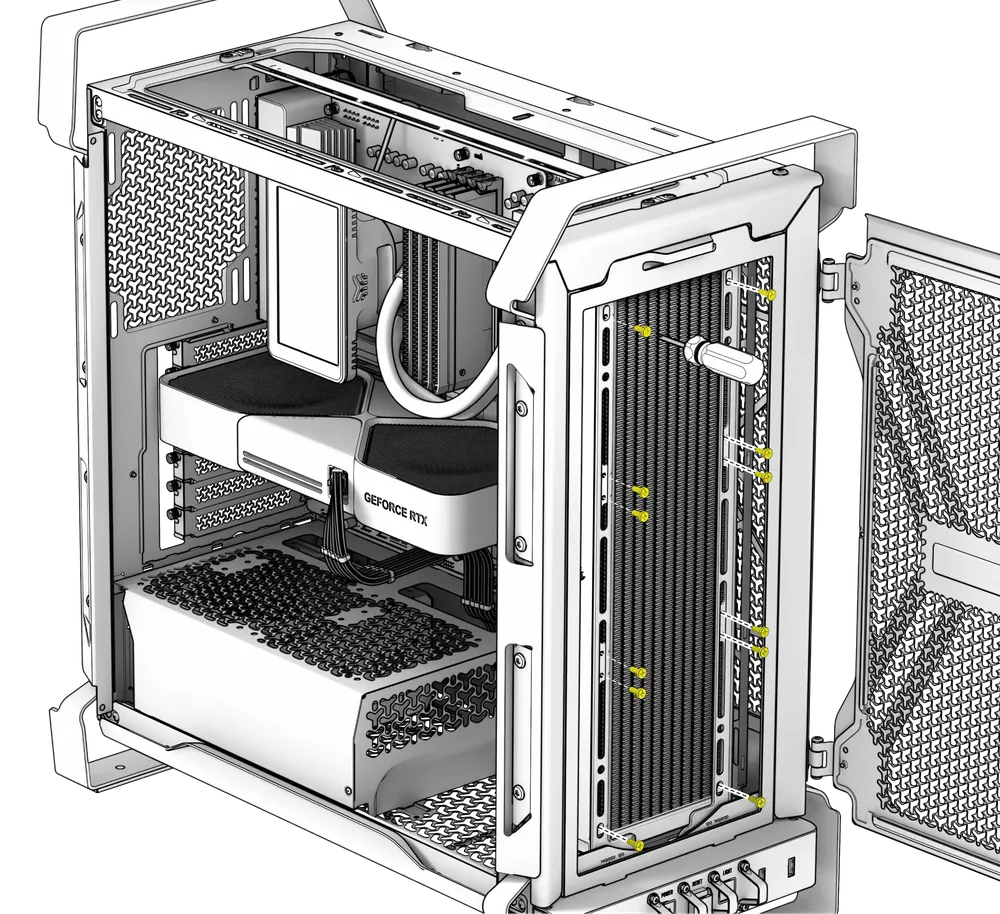

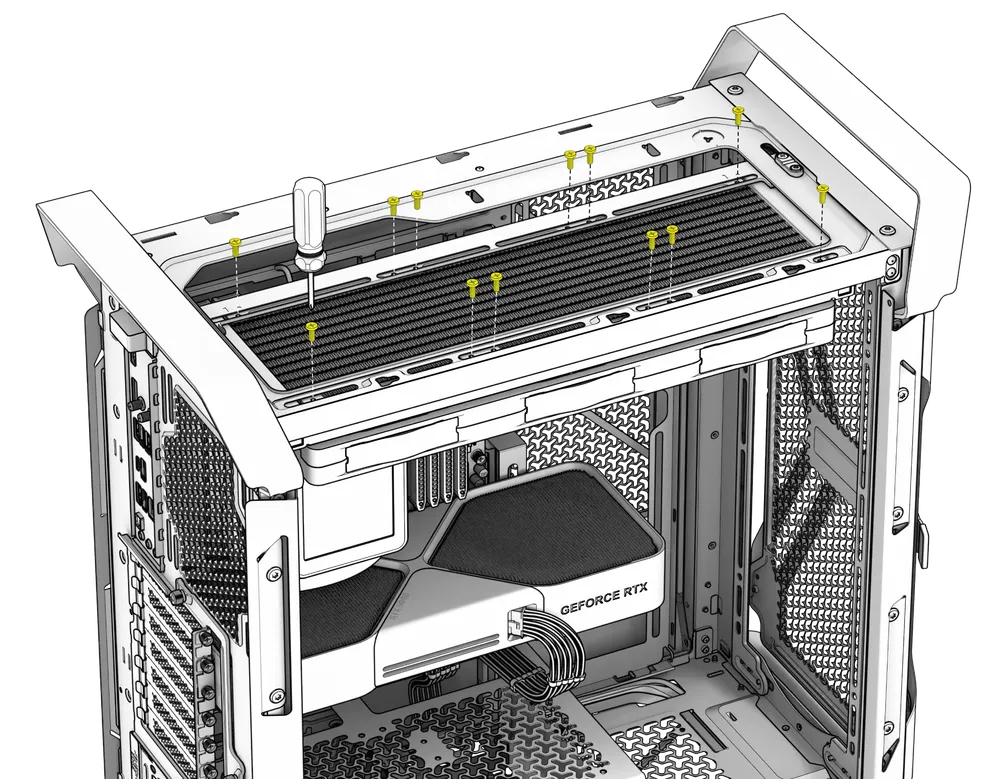

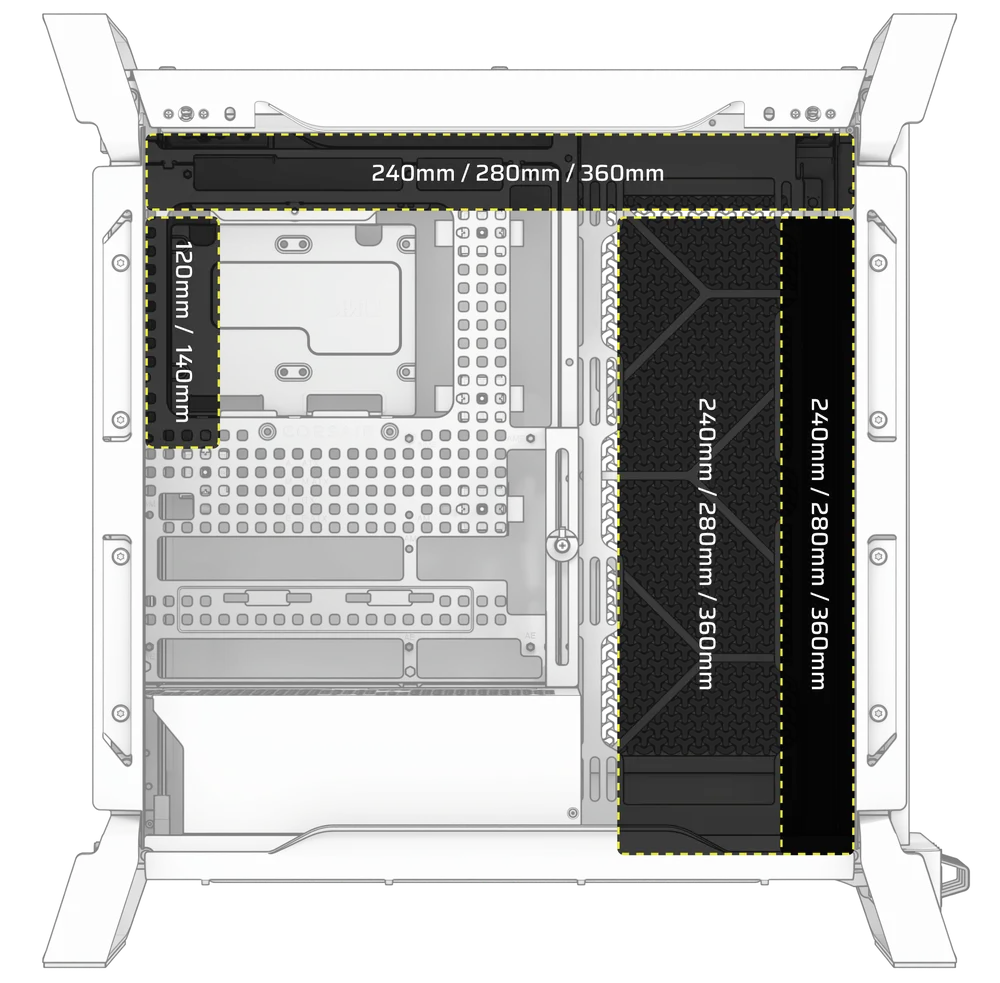

A série WARTHOG oferece vários locais para a instalação de um radiador para resfriamento líquido, sendo que os locais na parte frontal e superior contam com um suporte ajustável para ventilador InfiniRail. Consulte a seção “Instalação do ventilador” para obter detalhes sobre como usar o sistema de montagem de ventiladores InfiniRail.

A montagem na parte superior oferece um desempenho ideal em termos de ruído, mas outras formas de montagem podem ser utilizadas de acordo com suas preferências de montagem. Consulte o manual do produto do seu cooler para obter mais dicas sobre o uso e as melhores práticas.

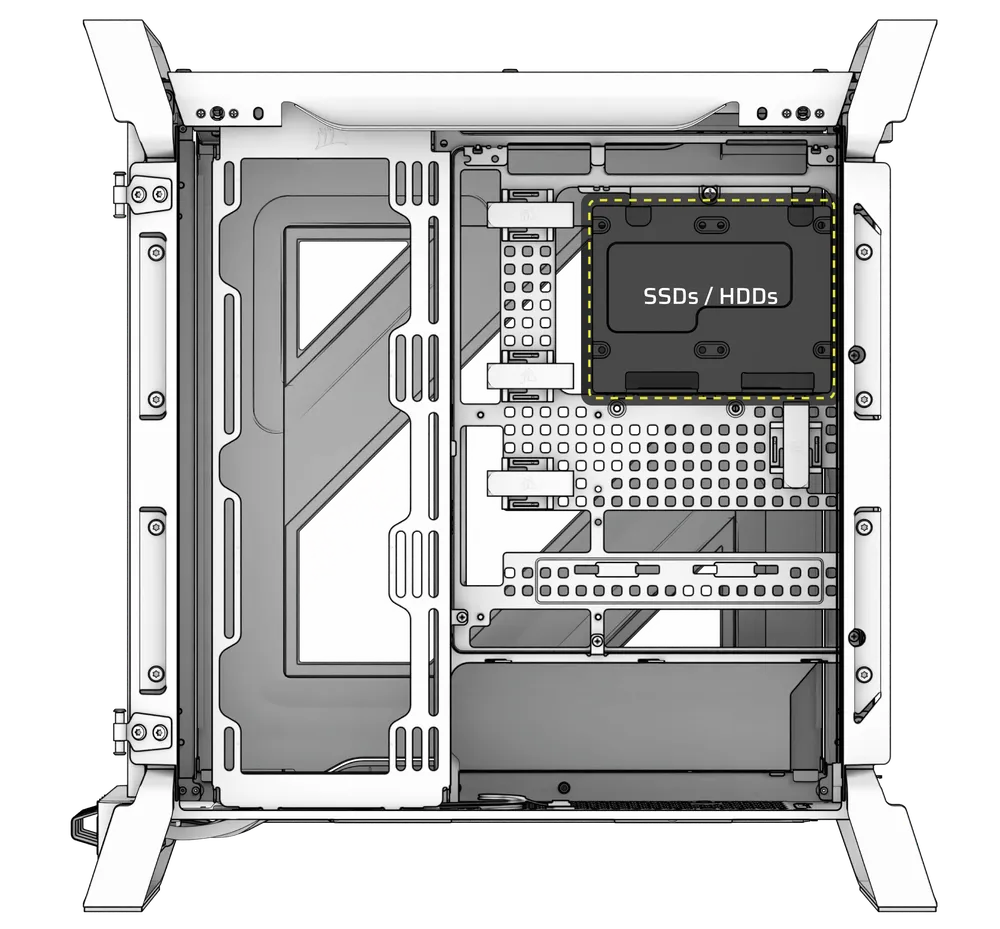

A linha de gabinetes WARTHOG inclui uma placa de unidade combinada, capaz de acomodar um HDD e dois SSDs simultaneamente.

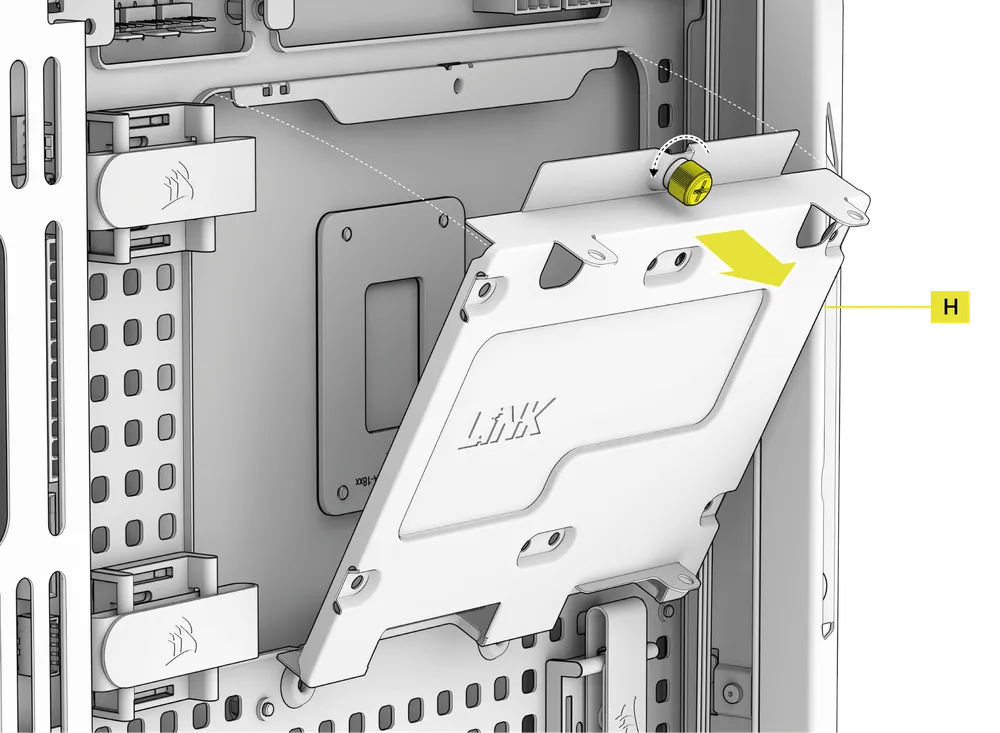

• Desaparafuse o parafuso de aperto manual que fixa a placa de acionamento combinada (H) e, em seguida, remova a placa.

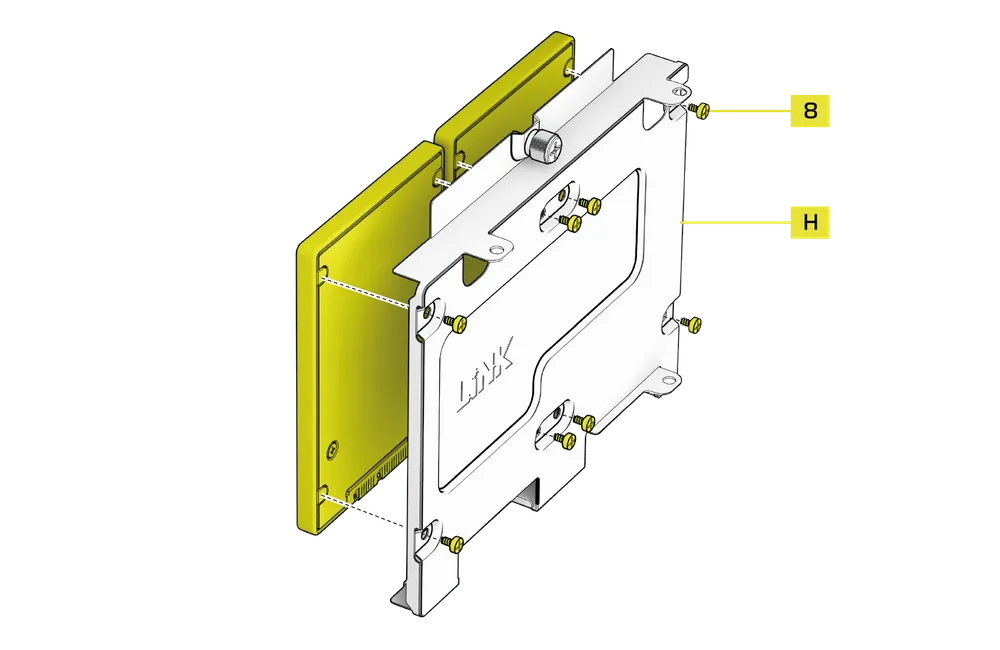

• Instale o(s) SSD(s) na placa combinada para unidades (H), fixando-o(s) na parte inferior da placa com os parafusos para SSD (8) fornecidos.

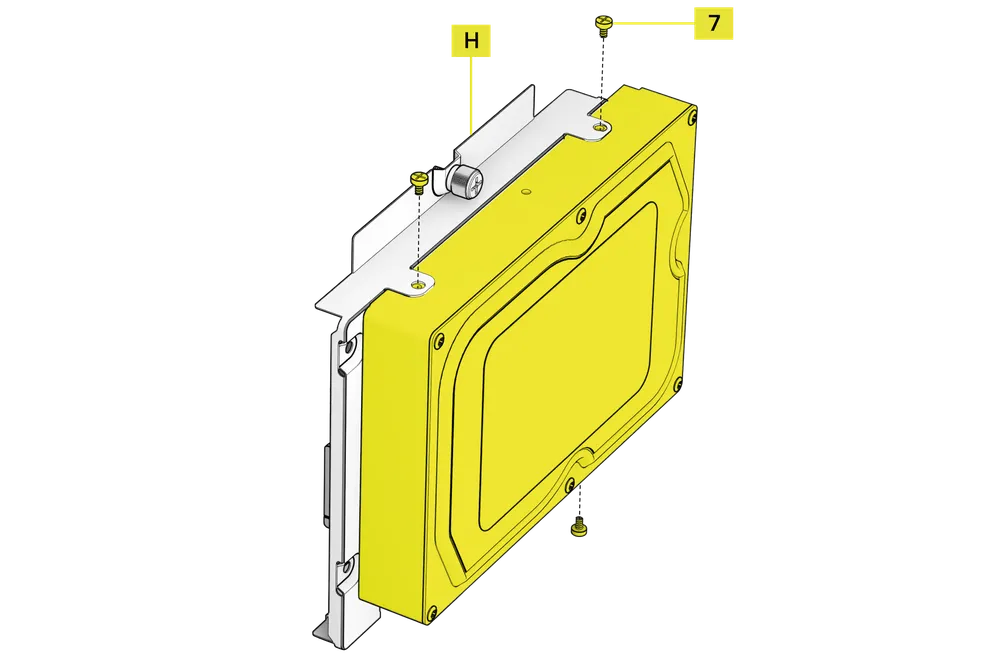

• Instale o HDD na placa de unidade combinada (H), fixando-o na parte inferior da placa com os parafusos para HDD (7) fornecidos.

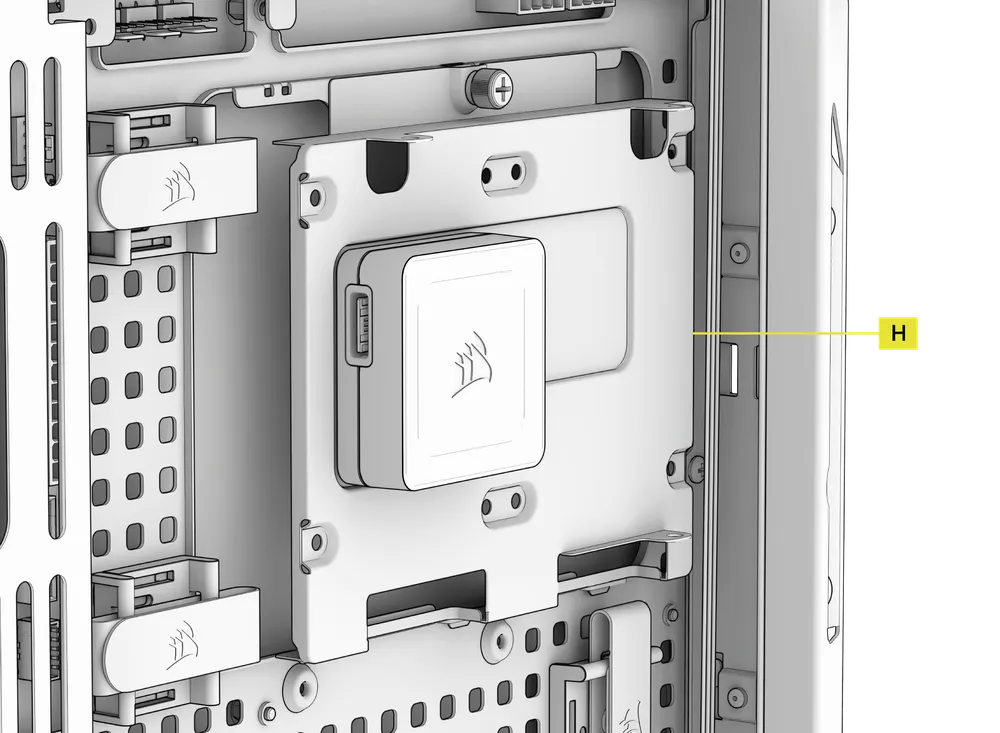

A placa de acionamento combinada (H) também serve como ponto de montagem para um controlador iCUE LINK System Hub, caso seja utilizado. O System Hub possui ímãs para mantê-lo fixo, mas, se ele estiver se movendo devido à tensão dos cabos, também é possível usar adesivos dupla-face.

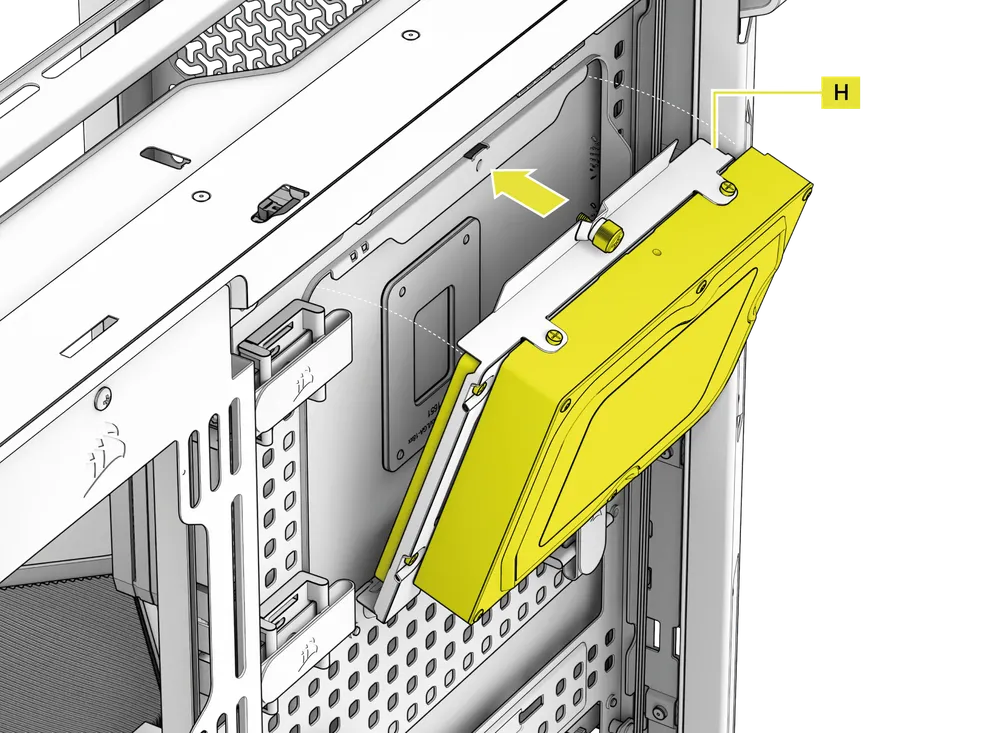

Reinsira a placa de acionamento combinada (H) no encaixe designado na caixa e, em seguida, fixe-a apertando o parafuso de aperto manual no sentido horário.

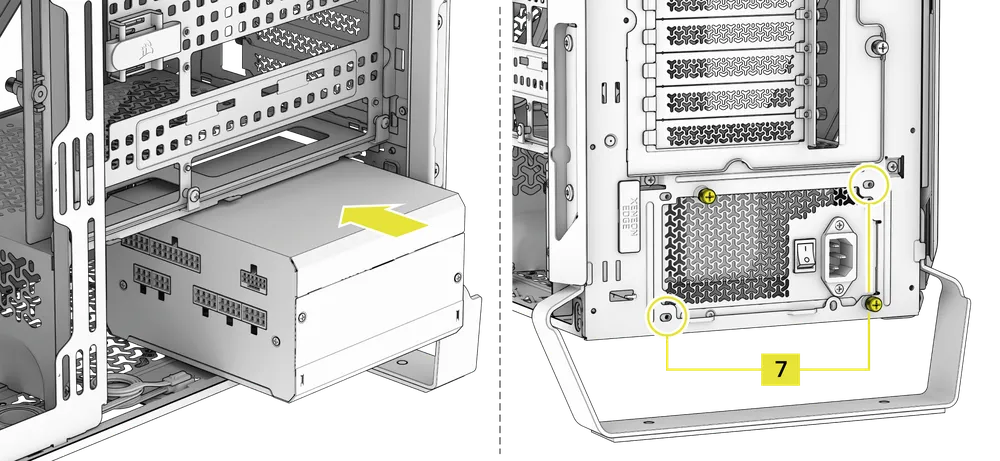

• Instale a fonte de alimentação com o ventilador voltado para baixo.
• Prenda a fonte de alimentação ao chassi com os dois parafusos cativos localizados na parte traseira do gabinete.
• Para maior segurança, fixe a fonte de alimentação usando dois parafusos da placa-mãe (7) nos cantos do painel traseiro.

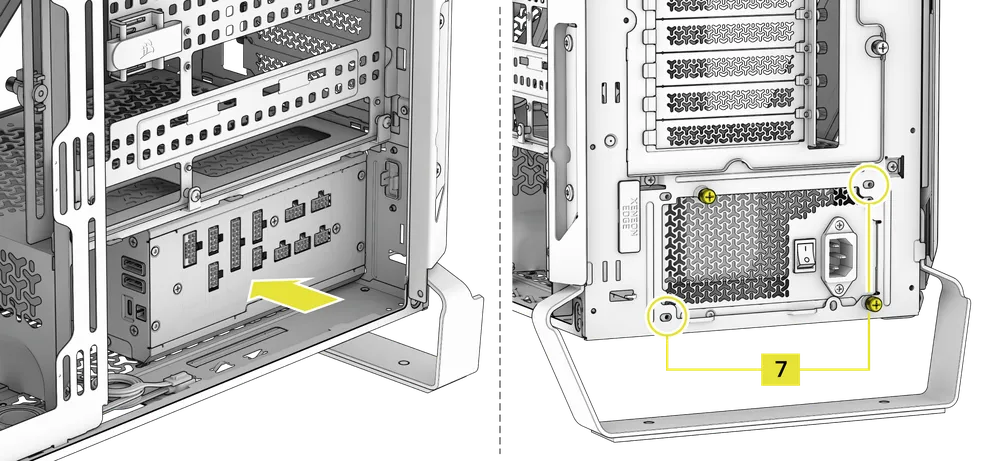

As fontes de alimentação CORSAIR SHIFT possuem conexões laterais para facilitar o acesso durante a montagem e as atualizações. A série WARTHOG foi projetada levando em conta a linha SHIFT, oferecendo espaço suficiente para a flexão e o direcionamento dos cabos.

• As fontes de alimentação SHIFT são instaladas da mesma forma que uma fonte de alimentação ATX padrão.

O suporte PCI incluído permite que a série WARTHOG seja compatível com configurações de montagem da GPU tanto na horizontal quanto na vertical.

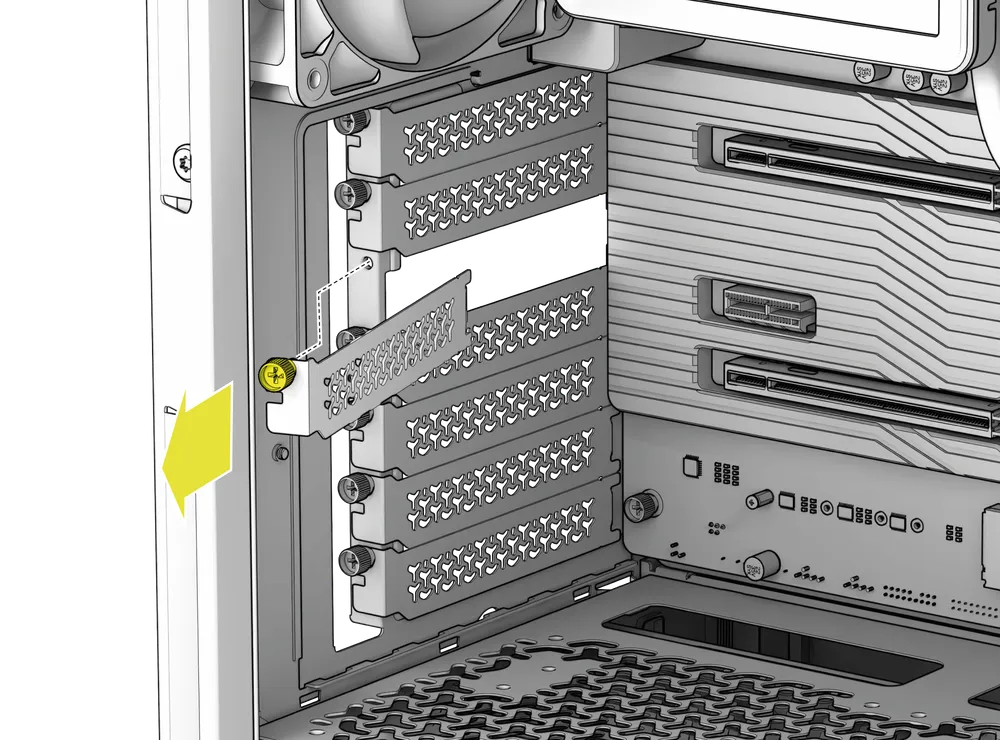

• Desaparafuse as tampas dos slots PCIe e remova-as.

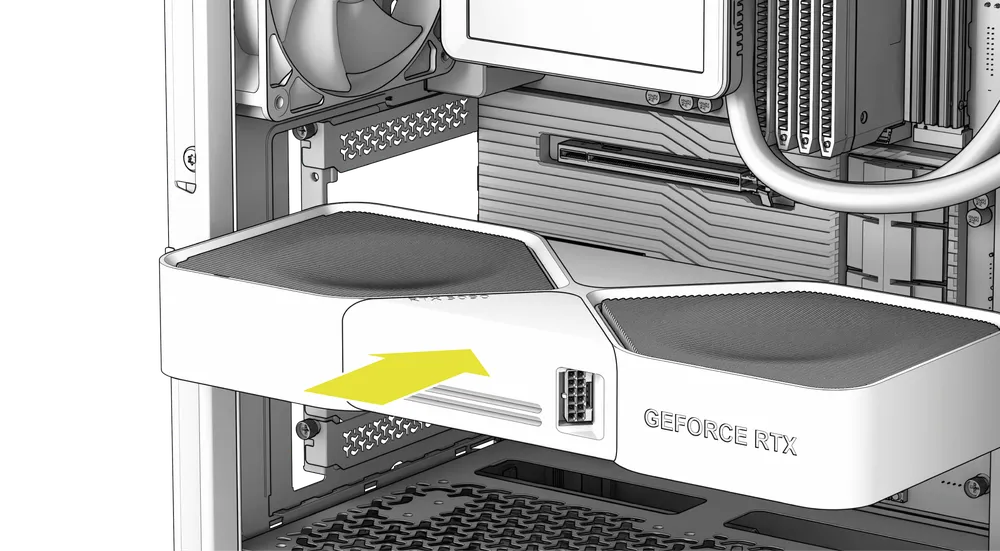

• Insira a placa no slot PCIe até que ela se encaixe com um clique no mecanismo de retenção do slot PCIe.
• Alinhe o suporte com os slots PCIe e fixe a placa no gabinete.

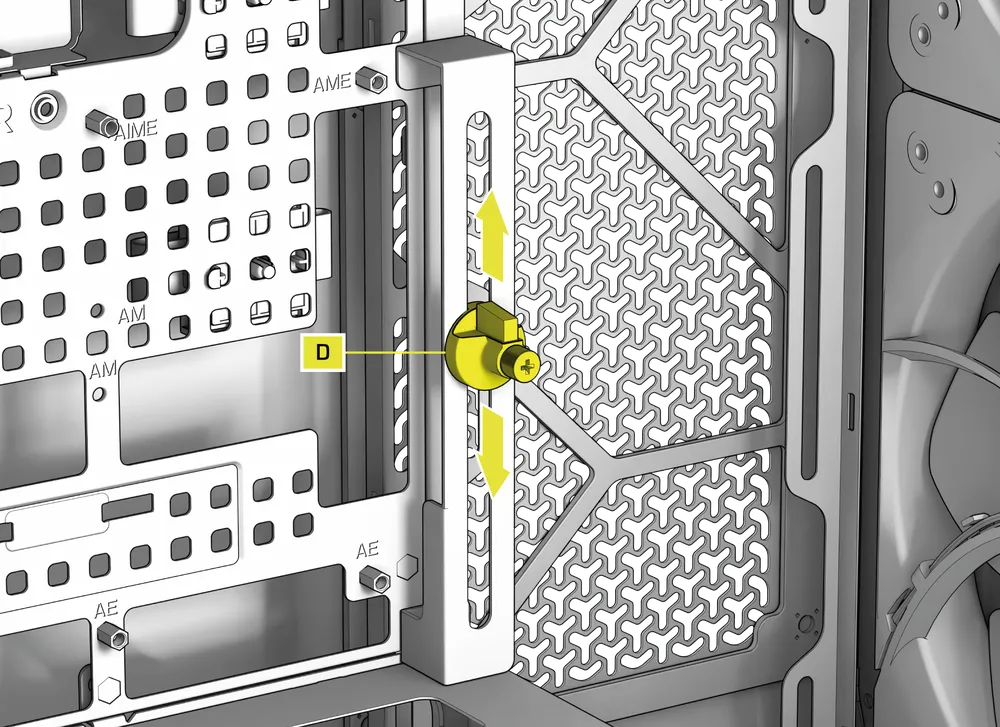

O Braço Estabilizador Anti-afundamento Nano GPU sustenta sua placa de vídeo, impedindo que ela se curve ou afunde sob o peso do dissipador de calor. Isso não apenas ajuda a proteger sua placa de vídeo e o slot PCIe, mas também contribui para uma montagem mais organizada e com aparência mais profissional.

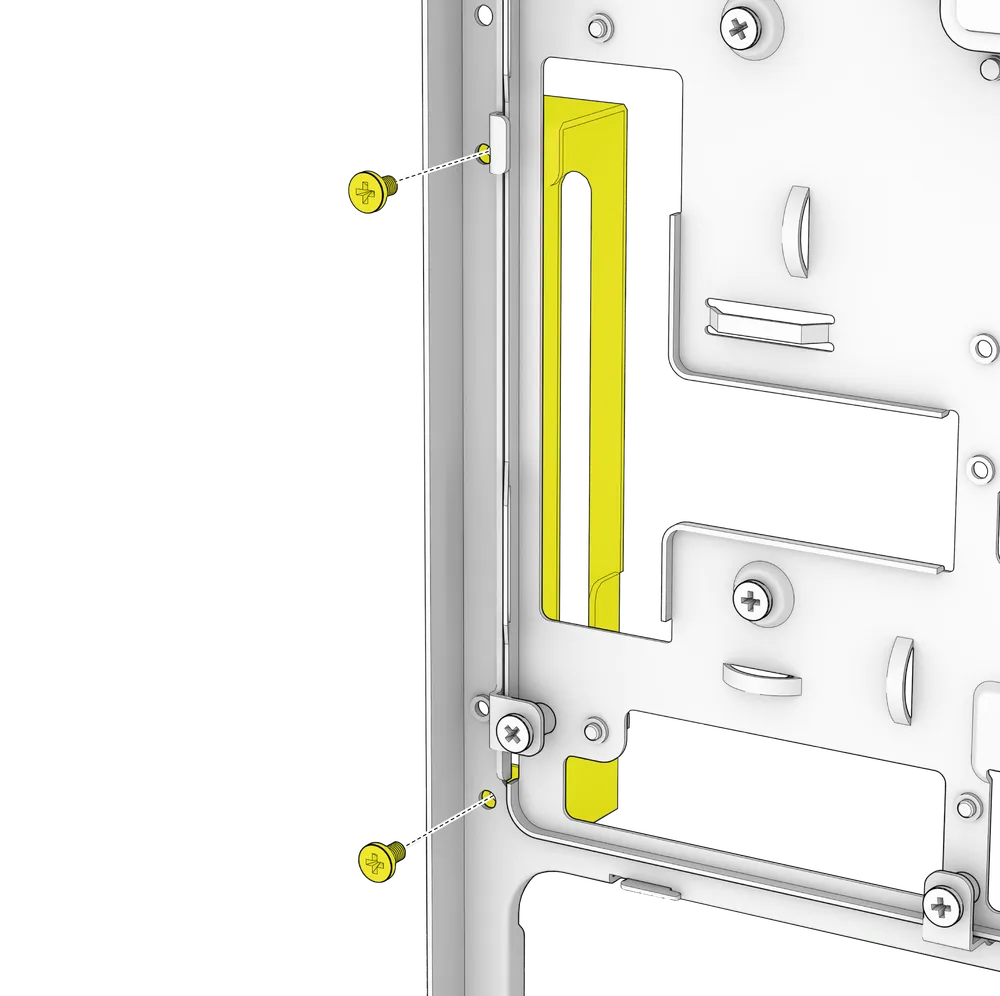

• Ajuste o braço de estabilização anti-afundamento da GPU Nano (D) afrouxando o parafuso de aperto manual localizado na parte frontal e deslizando-o para cima ou para baixo.

A série WARTHOG é compatível com a montagem vertical da GPU por meio da placa PCI (B) incluída e de uma placa elevadora PCIe (vendida separadamente).

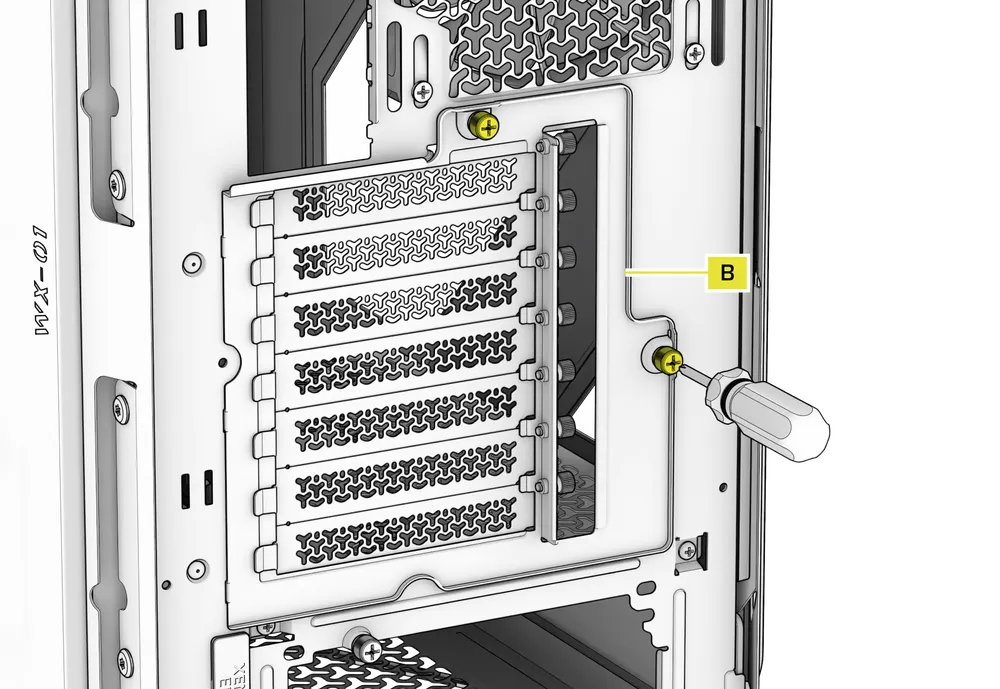

• Desinstale a placa PCI (B) afrouxando os dois parafusos na parte traseira do gabinete.

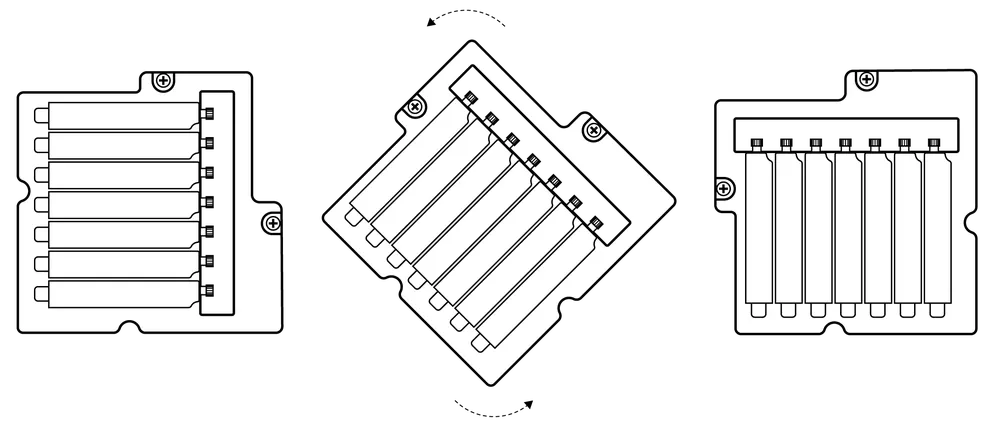

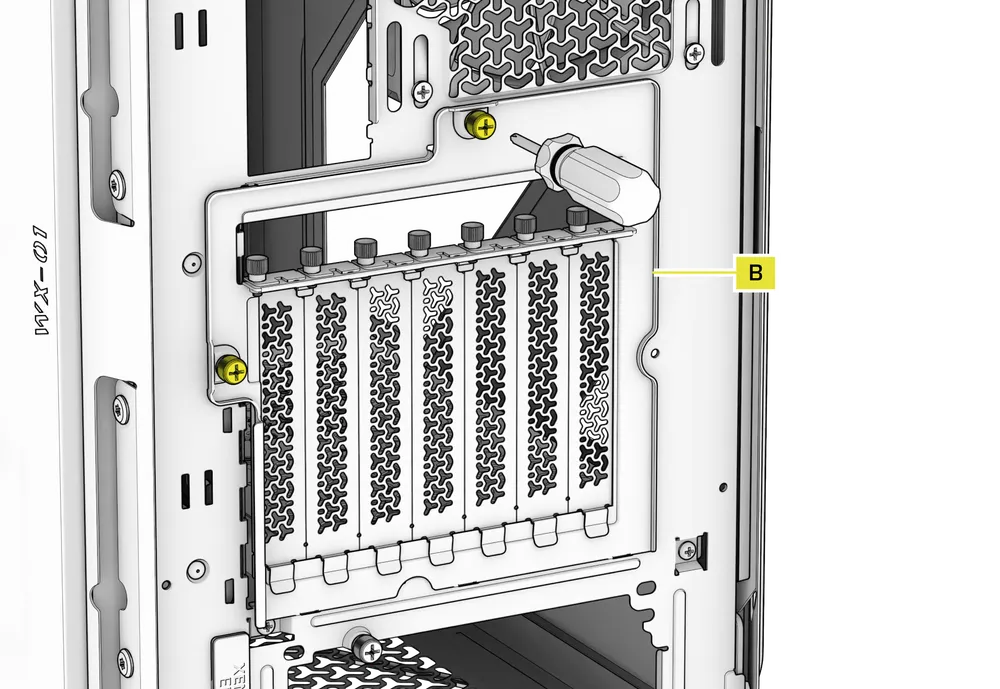

• Gire a placa PCI (B) 90 graus no sentido anti-horário, de modo que os parafusos de aperto manual da tampa do slot PCIe fiquem voltados para cima.

• Recoloque a placa PCI (B) e aperte os parafusos de aperto manual.

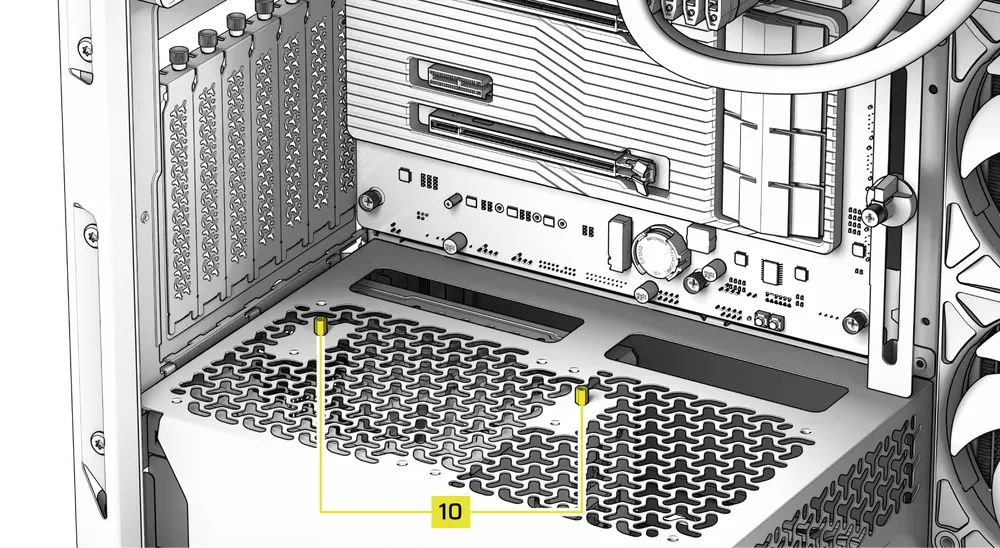

• Instale os espaçadores de montagem vertical (10) da caixa de acessórios na parte superior da cobertura da fonte de alimentação. Há dois locais para a instalação dos espaçadores; portanto, escolha o que melhor se adapte ao tamanho da sua placa de vídeo em relação à distância dela em relação ao painel lateral.

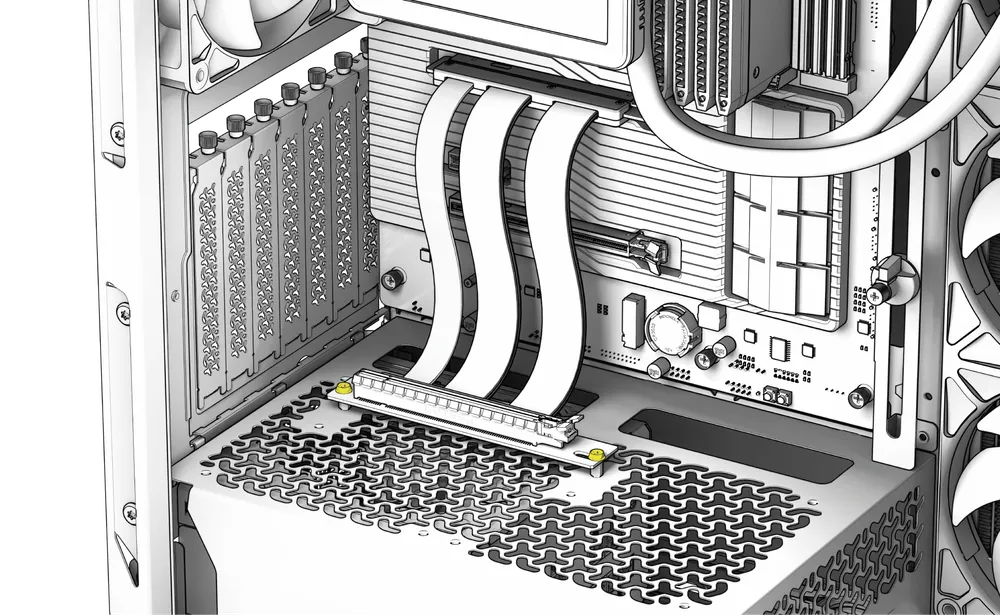

• Prenda a placa elevadora PCIe (vendida separadamente) aos espaçadores usando os parafusos que acompanham a placa elevadora.

• Encaixe a GPU no suporte PCI, encaixando-a firmemente na placa riser até ouvir um clique, e, em seguida, prenda-a com parafusos de aperto manual.

Consulte o Guia de Início Rápido da Série RS da CORSAIR para obter instruções sobre a instalação do ventilador.

A série WARTHOG inclui três filtros de poeira removíveis e um filtro adicional na caixa do kit de acessórios.

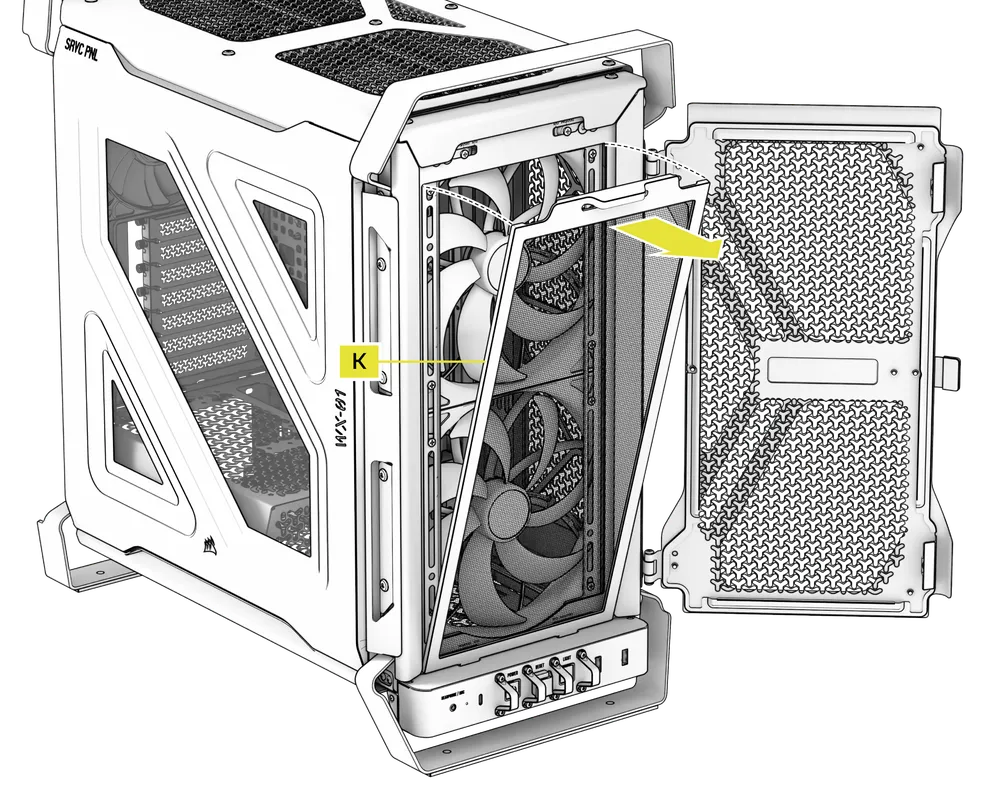

• Abra a porta do painel frontal para acessar o filtro do ventilador frontal (J).
• Para remover o filtro, incline-o para longe da parte frontal do gabinete usando a aba de puxar localizada na parte superior.

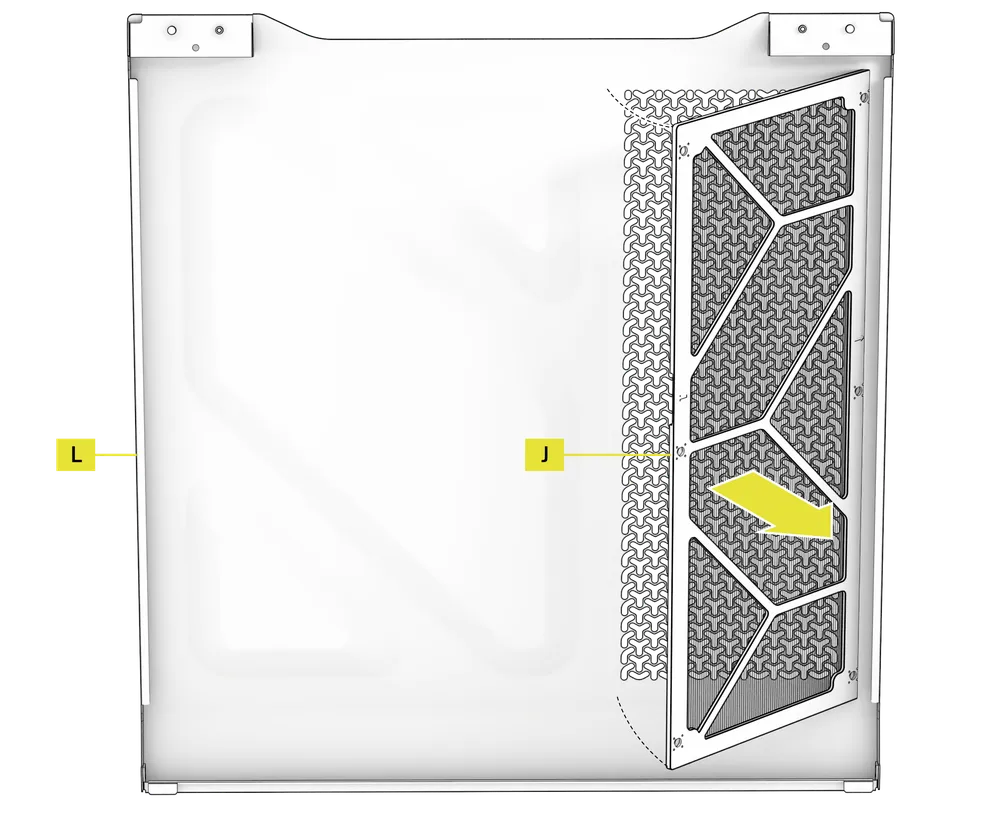

• Para remover o filtro magnético do painel lateral (H), puxe pelas laterais para soltá-lo do painel lateral (L).

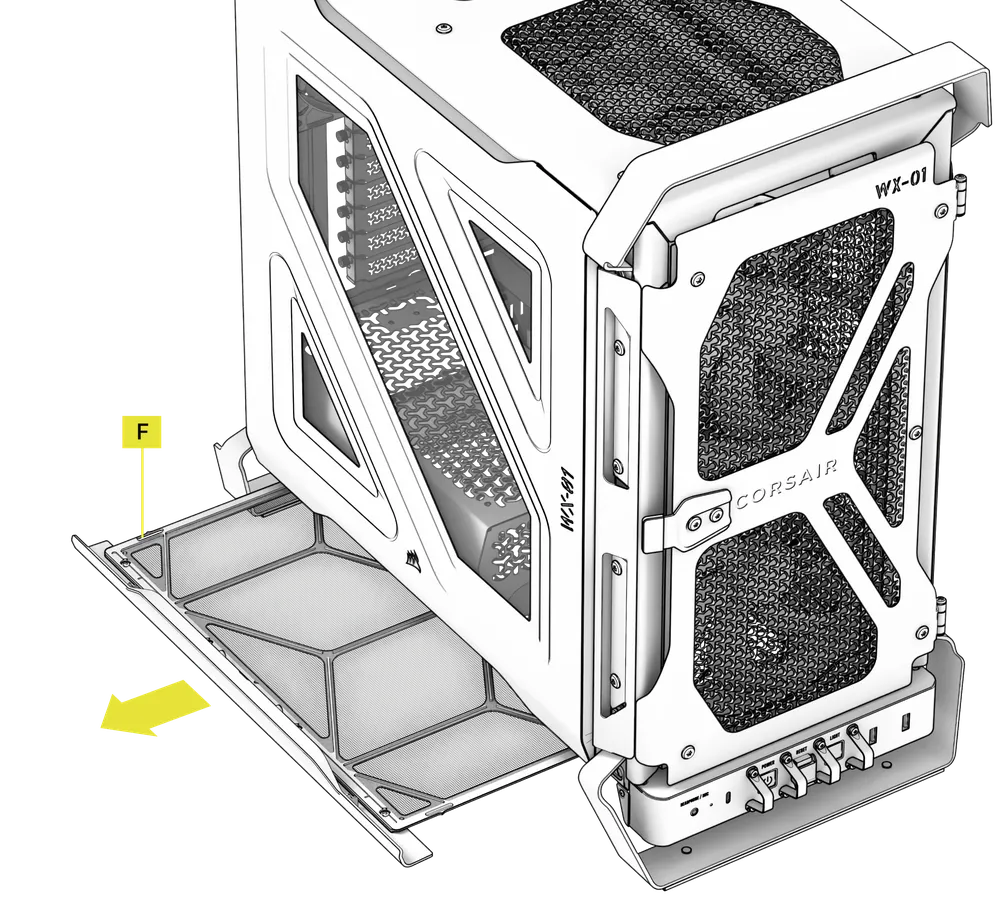

• Para remover o filtro inferior (F), segure a borda da moldura do filtro e deslize-a para fora.

A série WARTHOG conta com o sistema de gerenciamento de cabos RapidRoute 2.0, identificado pelos padrões característicos em forma de “squircle” espalhados por todo o gabinete. Sempre que você vir esses “squircles”, saberá que encontrou um ponto de montagem compatível com painéis perfurados.

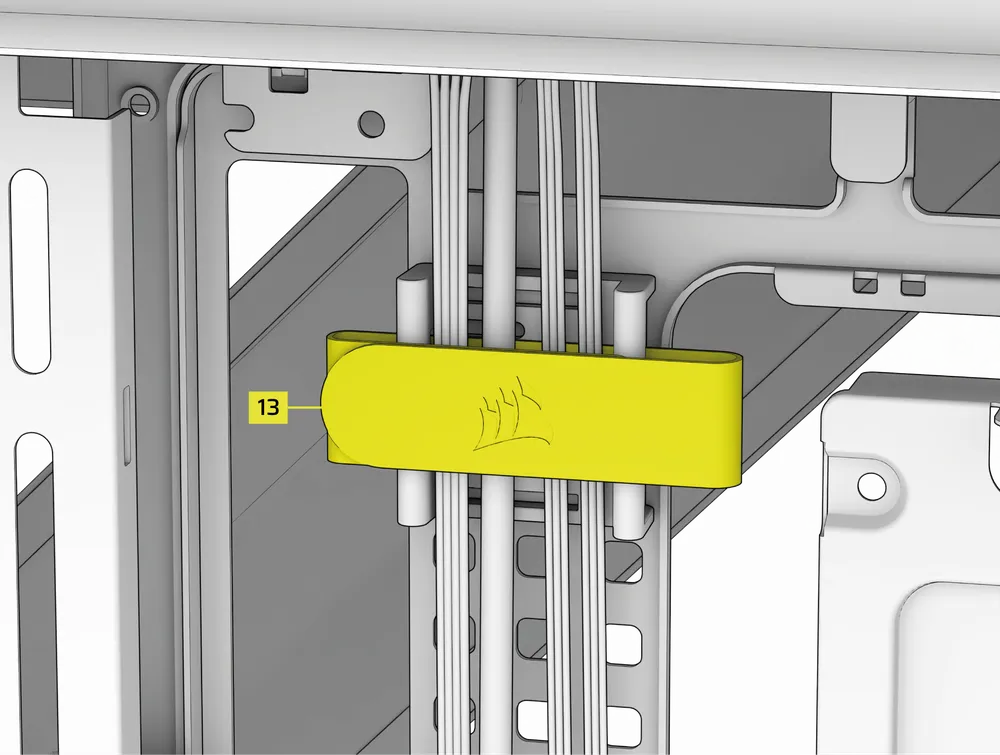

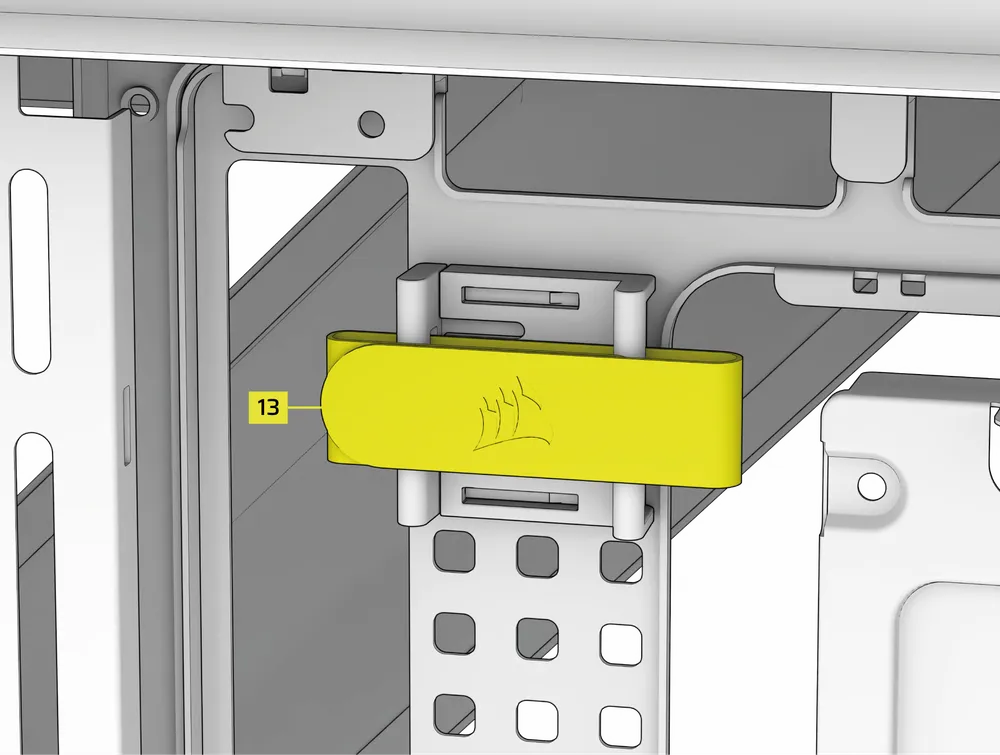

Seu gabinete vem com cinco suportes RapidRoute 2.0 com cintas de catraca pré-instalados (13). Cada cinta foi projetada para prender os cabos com segurança contra a base plástica do suporte. Você pode reposicionar esses suportes em qualquer orientação para atender às suas necessidades de organização de cabos.

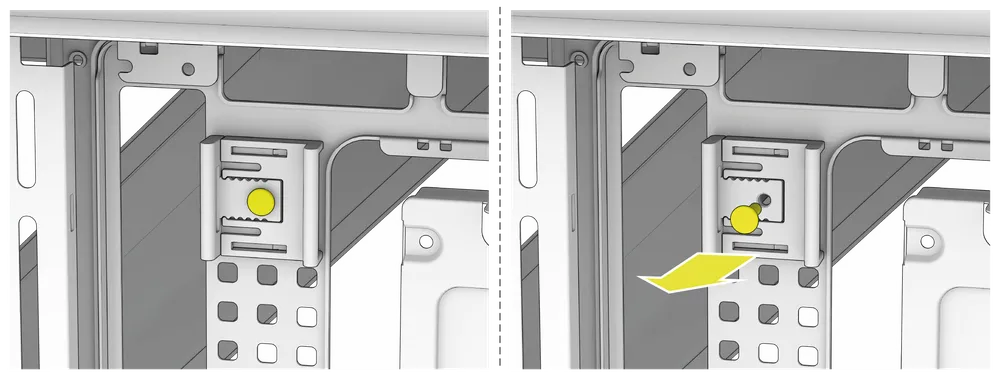

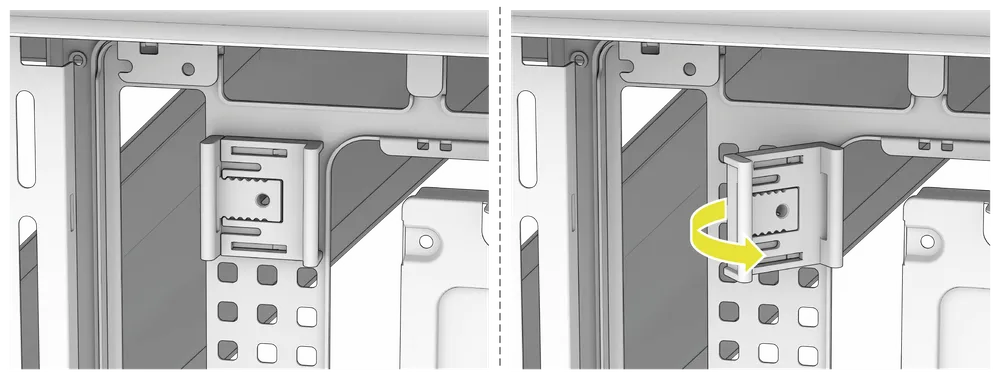

Como remover um suporte RapidRoute

• Puxe o êmbolo de plástico localizado no centro do suporte com cinta de catraca RapidRoute 2.0.

• Retire o suporte do “squircle”, inclinando-o na direção do gancho de retenção.

• Posicione o suporte com cinta de catraca RapidRoute 2.0 no local desejado e repita as etapas anteriores na ordem inversa para reposicionar o clipe. Instale a fita de velcro em um dos lados do clipe.
• Passe os cabos pelo canal e, em seguida, passe a tira por cima dos cabos e pelo lado oposto do suporte da tira para prendê-los contra o suporte e a bandeja da placa-mãe.

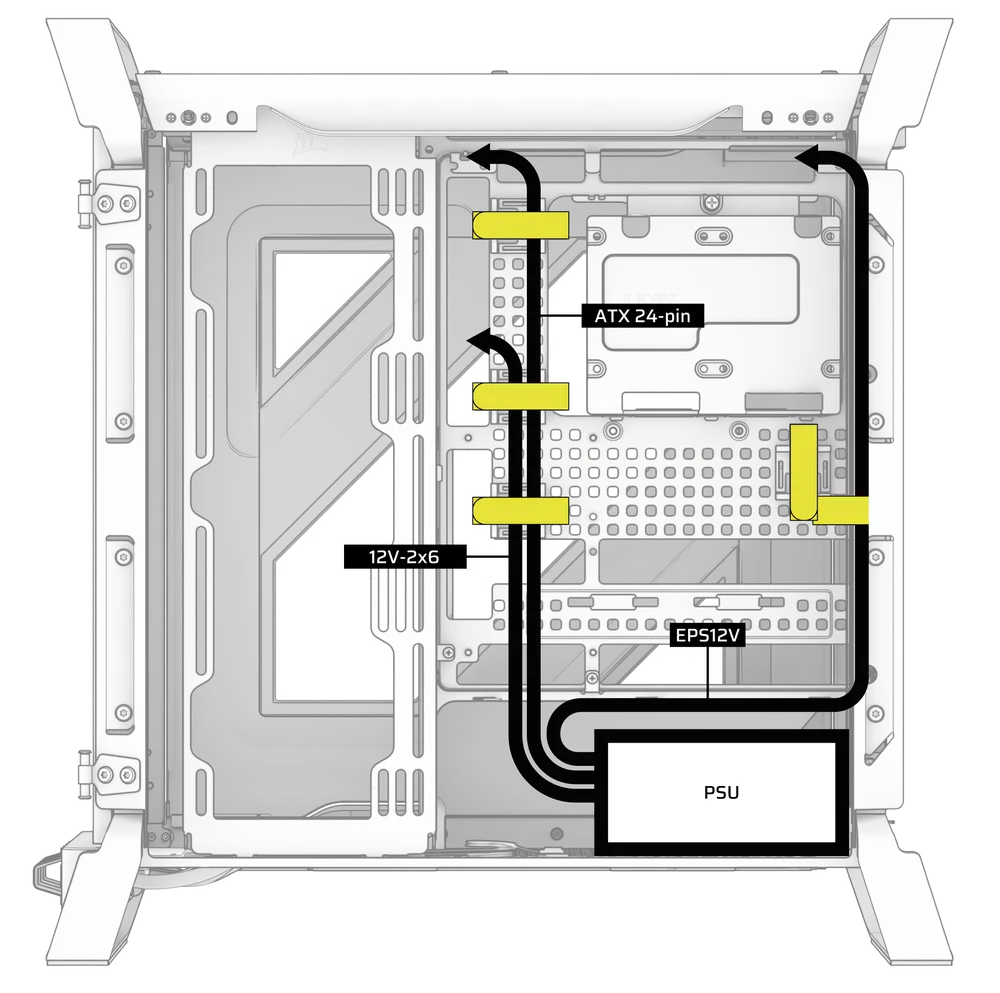

A série WARTHOG inclui vários recursos de organização de cabos, tais como:

• Várias posições para as cintas de catraca do RapidRoute 2.0, compatíveis com placas-mãe com conectores padrão ou reversos.
• Os pontos de fixação das abraçadeiras estão estrategicamente posicionados para o direcionamento dos cabos de alimentação até dispositivos específicos.
• O gancho para cabos iCUE LINK se encaixa no painel superior para prender com segurança os cabos LINK sem necessidade de fixação permanente.
• É compatível com a maioria das placas-mãe com conectores reversíveis (MSI, ASUS, GIGABYTE) que possuem conectores na parte traseira da placa, permitindo uma montagem sem cabos visíveis da placa-mãe.
• Um local específico para o seu iCUE LINK System Hub.
• Dois orifícios para passagem de cabos permitem que os cabos de E/S do painel frontal entrem no gabinete. A posição dianteira prioriza a visibilidade externa, enquanto a posição traseira direciona o cabo para dentro da cobertura da fonte de alimentação, proporcionando uma aparência interna mais organizada.

Os gabinetes da série CORSAIR WARTHOG vêm com garantia de 2 anos.
