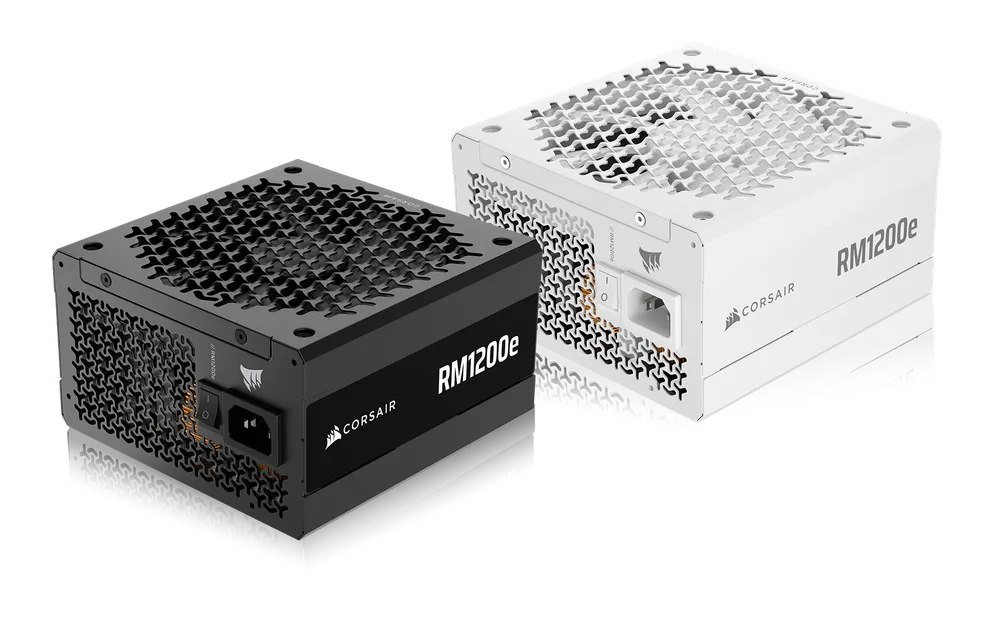

CORSAIR RM1200e 2ª GERAÇÃO

Fonte de alimentação ATX totalmente modular e de baixo ruído CORSAIR RM1200e

A CORSAIR RM1200e oferece 1.200 W para montagens de ponta, proteção contra sobrecorrente (OCP) PinProtect e uma grade de ventilador 3D-Y para excelente resfriamento e operação silenciosa.

A fonte de alimentação monitora a corrente em cada pino da conexão 12 V-2x6 em tempo real e reduz a alimentação da GPU caso a corrente exceda os limites pré-definidos, o que faz com que a GPU seja desligada para evitar possíveis danos.

Quando o mecanismo de proteção for acionado, o senhor notará que a tela ficará preta e que o ventilador girará em velocidade máxima. Desligue o PC e desative o interruptor de alimentação. Verifique e reconecte corretamente o conector de alimentação da placa de vídeo antes de ligar o sistema novamente.

A proteção contra sobretensão para as saídas de 12 V, 5 V e 3,3 V CC é necessária para atender à especificação ATX. O sistema OVP desliga a fonte de alimentação caso as saídas de corrente contínua excedam um nível definido, determinado pelo fabricante da fonte de alimentação.

O OCP está presente nos trilhos de 3,3 V, 5 V e 12 V. O OCP garante que a tensão de saída dos trilhos de corrente contínua permaneça dentro dos limites operacionais seguros.

O OTP garante que a fonte de alimentação seja desligada quando a temperatura interna atingir um valor predefinido. Isso geralmente ocorre em decorrência de uma sobrecarga de corrente interna ou de uma falha no ventilador.

Um curto-circuito é definido como qualquer impedância de saída inferior a 0,1 ohms. Entre outras coisas, o SCP garante que a fonte de alimentação seja desligada caso os trilhos de 3,3 V, 5 V e 12 V entrem em curto-circuito com qualquer outro trilho ou com o terra. Ele também garante que não ocorram danos à unidade ou aos componentes do seu PC em caso de curto-circuito.

A proteção contra sobrecarga desliga a fonte de alimentação quando a potência consumida estiver entre 115% e 135% da potência nominal.

O NLO garante que a fonte de alimentação possa operar com segurança e permanecer estável, mesmo quando for aplicada pouca ou nenhuma carga às suas saídas de corrente contínua.

O SIP protege a fonte de alimentação e os componentes conectados contra picos repentinos de tensão e limita a corrente de irrupção excessiva quando a fonte de alimentação é ligada pela primeira vez.

Caso esteja montando um novo sistema, passe diretamente para a Etapa 2.

• Desconecte o cabo de alimentação CA da tomada ou do no-break e da fonte de alimentação existente.
• Desconecte todos os cabos de alimentação da placa de vídeo, da placa-mãe e de todos os outros periféricos.
• Siga as instruções do manual do chassi e remova a fonte de alimentação atual.
• Passe para a Etapa 2.

• Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
• Siga as instruções do manual do chassi e instale a fonte de alimentação com os parafusos fornecidos.

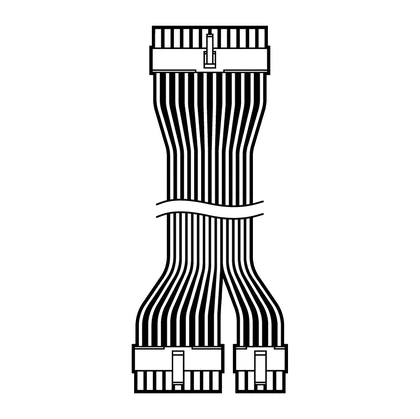

• Conecte o cabo de 24 pinos da placa-mãe à placa-mãe, conectando as extremidades de 10 e 18 pinos do cabo à fonte de alimentação e a extremidade de 24 pinos à placa-mãe.
• Conecte o cabo de 4+4 pinos de +12 V (EPS12V) ao soquete EPS da placa-mãe:

• Conecte o cabo com o conector periférico a qualquer periférico que exija um conector de 4 pinos.

• Conecte o cabo com conector SATA aos dispositivos que necessitem de conectores de alimentação SATA

• Conecte os cabos PCIe ao conector de alimentação dos seus dispositivos PCIe:

GPUs com conectores de alimentação de 8 pinos ou 6 pinos

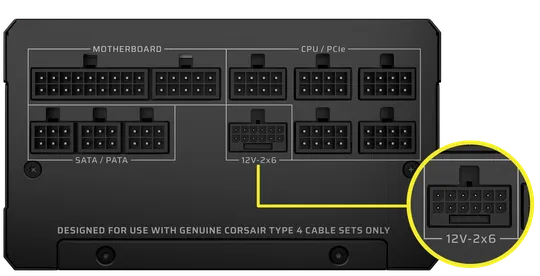

• Conecte o cabo 12 V - 2x6 ao cabo PCIe duplo de 8 pinos da sua GPU:

GPUs com soquetes de alimentação de 12 V (2x6)

• Conecte o cabo de 600 W, 12 V, 2x6 (12 + 4 pinos) à sua placa de vídeo:

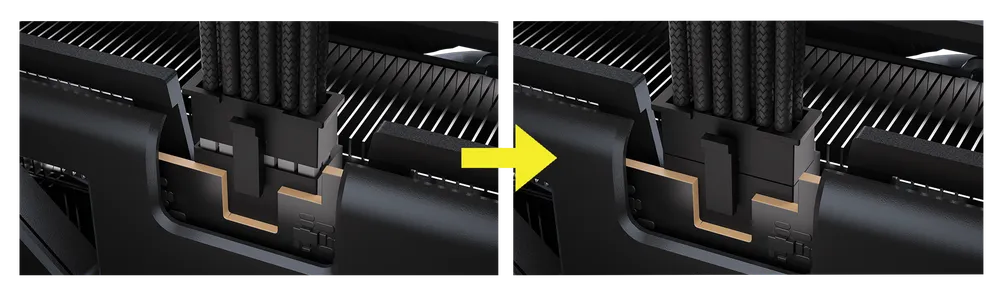

Conector Dual-tune 12 V - 2x6

O RM1200e inclui um cabo de alimentação para GPU de 12 V - 2x6 com conectores de dois tons. Esse design de dois tons apresenta pontas cinzas nas extremidades do cabo para oferecer a você uma confirmação visual de que o cabo está totalmente inserido. Para a instalação correta do cabo, insira cada extremidade na fonte de alimentação/GPU até sentir um clique no mecanismo de retenção e verifique cada extremidade do cabo para garantir que nenhuma parte cinza dos conectores fique visível. Caso ainda seja possível ver alguma parte cinza na extremidade do cabo após conectar ambas as extremidades, remova o cabo e reinsira-o até que não haja mais nenhuma parte cinza visível em nenhuma das extremidades da conexão.

Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a, colocando o interruptor na posição ON (marcada com “I”).

As fontes de alimentação CORSAIR RM1200e de 2ª geração contam com garantia de 10 anos
