快速入門指南
iCUE LINK 5 吋 LCD 螢幕模組
iCUE LINK 一體式水冷泵頭 LCD 螢幕模組
開始之前
重要：在 Intel 系統上，iCUE LINK 5 吋 LCD 螢幕模組可自由旋轉。在 AMD 系統上，螢幕的旋轉功能取決於 AMD 安裝支架。較早期的 AMD 支架會將一體式水冷泵以單一固定方向固定在主機板上，這會導致水冷泵（以及隨之的螢幕）無法旋轉。
- 針對 iCUE LINK TITAN 散熱器，更新後的 TITAN II AMD 固定架並不相容，請勿索取。若搭配 AMD 系統使用，LCD 螢幕僅支援直向顯示。
- 若您使用的 iCUE LINK TITAN II 散熱器，其支架與下圖所示的舊版相同，請聯絡 CORSAIR 技術支援，申請更新版的 AMD 支架。
支架 1：支援 LCD 螢幕的水平安裝。
支架 2：請聯絡 CORSAIR 技術支援，以取得更新的 AMD 安裝支架。
註：
- 在安裝 iCUE LINK 5 吋 LCD 螢幕模組之前，請先關閉電腦。
- iCUE LINK 5 吋 LCD 螢幕模組附有一條內建的 DisplayPort 連接線，需將其連接至您的顯示卡上的 DisplayPort 輸出埠。若您的顯示卡沒有 DisplayPort 輸出埠，您可以使用主機板上的 DisplayPort 輸出埠（如有），或使用主動式轉接器，將相容的視訊輸出轉換為 DisplayPort 訊號。
- 請勿直接對液晶螢幕施加壓力，以免造成損壞。
- 請將 iCUE 更新至 5.37 版或更高版本，並將 iCUE LINK 系統樞紐更新至 3.11.646 版或更高版本。這兩項更新皆為確保 iCUE LINK 5 吋 LCD 螢幕模組能正常運作與控制所必需。
隨附配件
1 組 iCUE LINK 5 吋 LCD 螢幕模組
1 個 PCIe 插槽蓋板
安裝
1. 安裝液晶螢幕模組

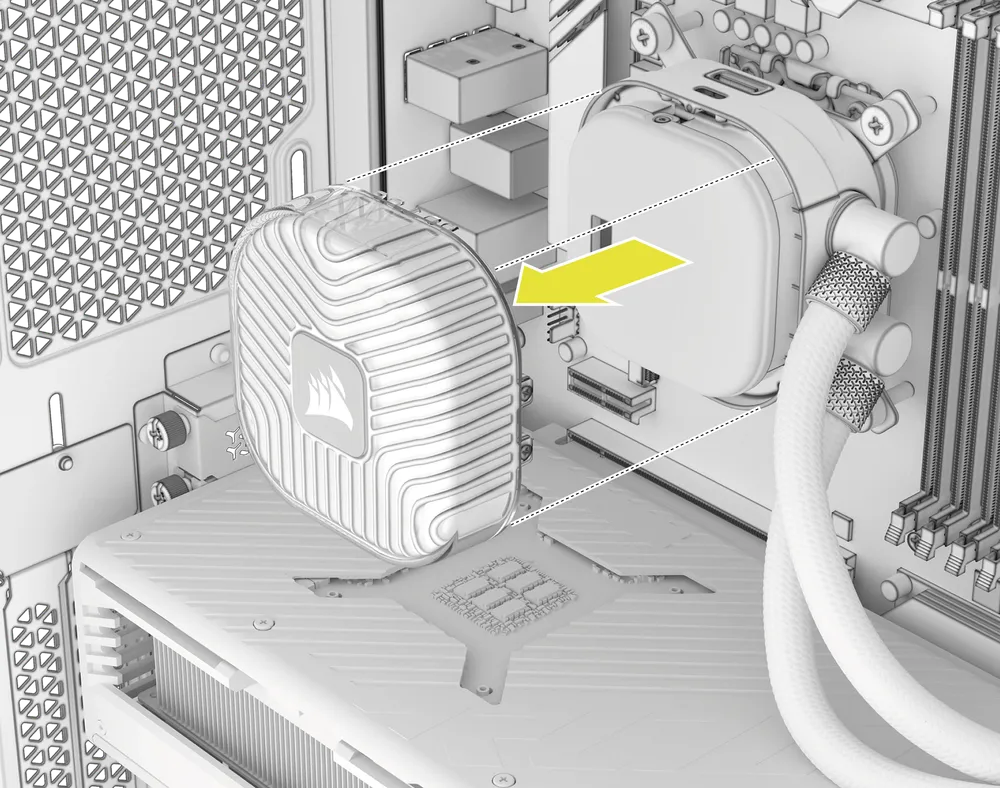

- 請牢牢握住 iCUE LINK 泵頭蓋，並朝著與泵體基座相反的方向輕輕拉出。
- 將 5 吋 LCD 螢幕模組 (A) 上的導引銷對準泵體底座上的對應插槽，然後輕輕將模組推入泵體底座，使其卡入定位。
2. 連接 DisplayPort 線纜
注意：下圖所示的 DisplayPort 線材佈線方式僅供參考。理想的佈線方式取決於您的具體系統組件、空間間距及裝置方向。
- 從 PCIe 支架上取下頂部的 PCIe 插槽蓋板。
- 將 iCUE LINK 5 吋 LCD 螢幕模組 (A) 的 DisplayPort 纜線，從主機板托盤左上角的開口穿過，使其從主機板後方穿過，隱藏於視線之外。
- 將電纜沿主機板托盤後方向下佈線，並從 24 針主機板連接器附近的開口處引出。
- 將線纜沿著顯示卡引導，並從 PCIe 護板頂部的開口處引出。
- 將 DisplayPort 纜線插入 PCIe 插槽蓋 (B) 的 U 形切口中，然後將蓋子安裝至 PCIe 插槽板。
- 將 DisplayPort 線材連接至顯示卡。
提示：除了將 DisplayPort 線纜從 PCIe 插槽蓋穿過之外，部分 CORSAIR 機箱也允許您改從 XENEON EDGE 開口處穿過線纜。
軟體設定
1. 安裝 iCUE
2. 更新 iCUE 軟體
- 安裝完 iCUE 後，請執行該軟體。iCUE 介面中將出現「iCUE LINK 5 吋 LCD 螢幕模組」小方塊。
- 若任何已連線的裝置需要韌體更新，系統會在右上角顯示通知，提示您執行更新。您也可以點選設定（右上角的齒輪圖示），並手動檢查軟體與韌體更新。
注意：請將 iCUE 更新至 5.37 版或更高版本，並將 iCUE LINK 系統樞紐更新至 3.11.646 版或更高版本。這兩項更新皆為確保 iCUE LINK 5 吋 LCD 螢幕模組能正常運作及進行控制的必要條件。
3. 新裝置偵測
雖然 iCUE LINK 系統樞紐和 iCUE LINK 5 吋 LCD 螢幕模組不支援熱插拔，但您仍可透過以下步驟，在無需關閉電腦電源的情況下，快速偵測新連接的裝置：
- 點擊 iCUE LINK 系統樞紐磁貼中的「設定」齒輪圖示。
- 請按一下「裝置清點」旁邊的「開始」，以重新偵測所有已連接的裝置。
4. LCD 螢幕亮度調整
- 點擊 iCUE LINK 5 吋 LCD 螢幕模組磁貼中的「設定」齒輪圖示，並使用亮度滑桿調整至所需亮度。
5. 燈光效果
請選擇在 iCUE 軟體執行時要顯示的燈光效果：
- 選取「iCUE LINK 5 吋 LCD 螢幕模組」磁磚。
- 在左側面板中選取「燈光效果」。
- 若已有層，請在「照明層」面板中點選現有層以進行編輯，或點選「+」按鈕來建立新的照明層。
- 請點擊「照明類型」面板中的可用選項之一，以選擇所需的照明效果。
- 在「快速照明區域」面板中，選取您要套用所選效果的產品。選擇「全部」即可將所選效果套用至所有列出的產品。
6. 燈光效果 — 裝置記憶模式
請選擇當 iCUE 軟體未執行時（通常是在電腦啟動階段）將顯示哪種燈光效果：
- 點擊按鈕以切換裝置記憶體模式。
- 請點擊「照明類型」面板中的可用選項之一，以選擇所需的照明效果。
- 點擊記憶卡圖示以儲存設定。
7. LCD 螢幕設定
「螢幕設定」頁面可讓您選擇 5 吋 LCD 螢幕模組的使用方式，並設定用於在不同螢幕間切換的鍵盤快捷鍵。
- 在左側面板中選擇「螢幕設定」。
- 在底部的「螢幕設定」面板中，選取「iCUE 小工具」以顯示 iCUE 小工具，例如系統監控、圖片／影片或其他可自訂的小工具。
- 選擇「桌面」以將 LCD 螢幕用作第二個桌面顯示器。
- 為「切換顯示選項」設定一個快捷鍵，用以在「iCUE 小工具」與「桌面」模式之間切換。
- 為「上一畫面」設定一個鍵盤快捷鍵，以便切換至上一畫面。
- 為「下一畫面」設定一個鍵盤快捷鍵，以便切換至下一畫面。
8. 頁面個人化
「頁面個人化」頁面可讓您自訂每個 LCD 螢幕頁面的外觀。
- 在左側面板中選取「頁面個人化」。
- 請點擊螢幕預覽圖下方頁碼指標，選取您要自訂的頁面。
- 請使用底部「頁面個人化」面板中的選項，調整頁面主題、背景、小工具顏色及小工具透明度。
- 若要新增或變更背景，請點選「裝置背景」旁邊的「+」按鈕，然後選擇預設圖片或上傳自訂圖片。
9. 小工具
「小工具」頁面可讓您新增、設定及自訂 iCUE 小工具。
- 在左側面板中選取「小工具」。
- 點擊螢幕預覽圖上的「+」按鈕，即可新增一個小工具。
- 若要新增頁面，請點擊螢幕預覽圖下方 的「+」按鈕。
- 請從底部的「小工具」面板中選擇您想要的小工具。
- 請使用底部中央及右側面板中的各項選項，來設定所選的小工具。
10. 散熱配置
- 請從導覽列中選取 iCUE LINK 5 吋 LCD 螢幕模組。
- 在左側面板中選取「冷卻」。
- 為每台裝置選擇所需的冷卻預設值。
- 或者，點擊「散熱預設」下方的「+」圖示，以建立一個具有自訂風扇曲線的新預設。
11. 散熱設定 — 裝置記憶體模式
請選擇當 iCUE 軟體未執行時（通常是在電腦啟動階段），風扇將如何運作：
- 點擊按鈕以切換裝置記憶體模式。
- 請點擊「冷卻預設值」面板中的可用選項之一，以選擇所需的設定。
- 或者，點擊「散熱預設」下方的「+」圖示，以建立自訂風扇曲線。
- 點擊記憶卡圖示以儲存設定。
12. 警示設定
「警示」功能可讓您設定自訂警示，或在裝置達到特定溫度時觸發特定動作：
- 點擊「警示」以進入警示頁面。
- 設定觸發特定警示動作的溫度值。
常見問題
電腦開機時，我可以安裝 iCUE LINK 5 吋 LCD 螢幕模組嗎？
為確保正常運作，請務必在電腦電源關閉的狀態下，才安裝 iCUE LINK 5 吋 LCD 螢幕模組。
我能否透過 iCUE 旋轉我的圖片和／或 GIF 檔？
是的，當然可以！一旦 iCUE 軟體識別出 LCD 螢幕，您即可透過裝置上的設定選項，上傳、變更及調整螢幕上顯示的圖片和 GIF 動圖。
為什麼 iCUE 軟體無法偵測到 LCD 螢幕模組？
若無法偵測到 iCUE LINK 5 吋 LCD 螢幕模組，請先確認您的 iCUE LINK 一體式散熱器是否出現在 iCUE 中。若無法偵測到散熱器，請確保 iCUE LINK 連接線已牢固連接，然後重新啟動系統。若能偵測到散熱器，請確認 LCD 模組已正確安裝
如果沒有 iCUE，我能否將 iCUE LINK 5 吋 LCD 螢幕模組當作顯示器使用？
是的。透過 DisplayPort (DP) 連接時，LCD 螢幕模組即使不使用 iCUE，也能作為標準顯示器運作。然而，iCUE 可提供 Windows 系統無法提供的額外功能，例如系統監控小工具與顯示設定自訂。為獲得最佳使用體驗，我們建議您使用 iCUE。
我需要保持 DisplayPort (DP) 線纜連接嗎？
是的，若要使用所有 LCD 功能，DisplayPort（DP）連接必須保持連接狀態。若未連接 DP，螢幕將無法顯示內容。不過，風扇與 RGB 燈效控制仍可透過 iCUE 正常運作。
iCUE LINK 5 英吋 LCD 螢幕模組是否支援自動旋轉功能？
是的，LCD 螢幕會根據安裝方式自動調整其方向，確保內容始終以正確的方式顯示。
額定功率
iCUE LINK 5 吋 LCD 螢幕模組：12Vdc 0.5A
保固條款
CORSAIR iCUE LINK 5 英吋 LCD 螢幕模組享有 5 年保固。
法律聲明
© 2026 CORSAIR MEMORY, Inc. 保留所有權利。CORSAIR 及帆船標誌為 CORSAIR 於美國及／或其他國家／地區的註冊商標。所有其他商標均為其各自所有者之財產。實際產品可能與圖片所示略有不同。
