HANDBUCH | KURZANLEITUNG

CORSAIR HXi SHIFT-SERIE

HOCHLEISTUNGSFÄHIGE ATX-NETZTEILE MIT INTEGRIERTEM iCUE LINK SYSTEM HUB

  Diese Seite wurde teilweise mit KI übersetzt.
Die englische Version ist hier verfügbar - English
Bei weiteren Problemen wenden Sie sich bitte an Kundenbetreuung
HXi SHIFT Series PSUs main QSG visual
CORSAIR_iCUE_LINK_BW_Logo_max-1000x400_Uncropped

SICHERHEIT UND SCHUTZ


ÜBERSPANNUNGSSCHUTZ (OVP)

Ein Überspannungsschutz für die 12-V-, 5-V- und 3,3-V-Gleichstromausgänge ist erforderlich, um die ATX-Spezifikation zu erfüllen. Der Überspannungsschutz schaltet das Netzteil ab, wenn die Gleichstromausgänge einen vom Netzteilhersteller festgelegten Wert überschreiten.

ÜBERSTROMSCHUTZ (OCP)

OCP ist auf den 3,3-V-, 5-V- und 12-V-Schienen vorhanden. OCP stellt sicher, dass die Ausgangsspannung der Gleichstromschienen innerhalb der sicheren Betriebsgrenzen bleibt.

ÜBERHITZUNGSSCHUTZ (OTP)

OTP sorgt dafür, dass das Netzteil abgeschaltet wird, wenn die Innentemperatur einen festgelegten Wert erreicht. Dies ist in der Regel die Folge einer internen Stromüberlastung oder eines Lüfterausfalls.

KURZSCHLUSS-SCHUTZ (SCP)

Ein Kurzschluss ist definiert als eine Ausgangsimpedanz von weniger als 0,1 Ohm. SCP sorgt unter anderem dafür, dass das Netzteil abgeschaltet wird, wenn die 3,3-V-, 5-V- und 12-V-Schienen mit einer anderen Schiene oder mit Masse kurzgeschlossen werden. Es sorgt auch dafür, dass im Falle eines Kurzschlusses keine Schäden am Gerät oder an den Komponenten Ihres PCs entstehen.

ÜBERSTRÖMUNGSSCHUTZ (OPP)

Der Überlastschutz schaltet das Netzteil ab, wenn die Leistungsaufnahme zwischen 115 % und 135 % der Nennleistung liegt.


ENTHALTENE KABEL


Accessories_01_ATX_CABLE_24PIN

1x ATX-Motherboard (24-polig) Kabel
l 610 mm (± 10 mm)

Accessories_02_EPS_ATX12V_CABLE_8PIN_2x

2x ATX12V / EPS12V (4+4-polig) Kabel
l 650 mm (± 10 mm)

8-pin PCIe (6+2-pin) cable lineart

2x 8-poliges PCIe-Kabel (6+2-polig)
, 650 mm (± 10 mm)

90° 12V-2x6 to 2x 8-pin PCIe (6+2-pin) PSU cable

1x 90° 12V-2x6 zu 2x 8-poligem PCIe-
-Kabel (6+2-polig)
(2x mit HX1500i SHIFT)
650 mm (± 10 mm)

90° 12V-2x6 to 600W 12V-2x6 (12+4-pin) PSU cable

1x 90° 12V-2x6 bis 600W 12V-2x6
(12+4-polig) Kabel
(2x mit HX1500i SHIFT)
650mm (± 10mm)

SATA_2x_blank

2x 4 SATA-Kabel
(3x mit HX1500i SHIFT)
800 mm (± 10 mm)

2x $PATA PSU Cable

2x 4 PATA-Kabel
750 mm (± 10 mm)

USB_C_blank

1x USB-Kabel (Typ C auf USB 10-poliger Stecker)
525 mm (± 25 mm)

iCUE LINK to 90° ICUE LINK  cable

1x iCUE LINK zu 90° iCUE LINK Kabel
200 mm (± 25 mm)

iCUE LINK to iCUE LINK cable

1x iCUE LINK zu iCUE LINK Kabel
l 600 mm (± 25 mm)

Blank_frame.max-800x600

HX1000i SHIFT


Höhe

86 mm

Breite

150 mm

Länge

180 mm



CORSAIR HX1000i SHIFT-LEISTUNGSTABELLE MAXIMALE BELASTUNG MAXIMALE LEISTUNG
MODELL RPS0195 +3,3 V 25A 150 W
TEILENUMMER 75-005795 +5 V 25A
NENNLEISTUNG EINGANG

100 V–240 V Wechselstrom

+12 V 83,3 A 1000 W
EINGANGSSTROM

13A–6,5A

+5 Vsb 3A 15 W
FREQUENZ 47 Hz–63 Hz
GESAMTLEISTUNG: 1000 W

HX1000i SCHALTLEISTUNG

HX1000i SHIFT PSU Efficiency Chart

HX1000i SCHALTGERÄUSCHKURVE

HX1000i SHIFT PSU Noise Chart

HX1200i SHIFT


Höhe

86 mm

Breite

150 mm

Länge

200 mm



CORSAIR HX1200i SHIFT-LEISTUNGSTABELLE MAXIMALE BELASTUNG MAXIMALE LEISTUNG
MODELL RPS0194 +3,3 V 25A 150 W
TEILENUMMER 75-005790 +5 V 25A
NENNLEISTUNG EINGANG

100 V–240 V Wechselstrom

+12 V 100A 1200 W
EINGANGSSTROM

15 A – 7,5 A

+5 Vsb 3A 15 W
FREQUENZ 47 Hz–63 Hz
GESAMTLEISTUNG: 1200 W

HX1200i SCHALTLEISTUNG

HX1200i SHIFT PSU Efficiency Chart

HX1200i SCHALTGERÄUSCHKURVE

HX1200i SHIFT PSU Noise Chart

HX1500i SHIFT


Höhe

86 mm

Breite

150 mm

Länge

200 mm



CORSAIR HX1500i SHIFT-LEISTUNGSTABELLE MAXIMALE BELASTUNG MAXIMALE LEISTUNG
MODELL RPS0196 +3,3 V 25A 150 W
TEILENUMMER 75-005797 75-005796 +5 V 25A
NENNLEISTUNG EINGANG

100 V–240 V Wechselstrom

200 V–240 V Wechselstrom

+12 V 125A 1500 W
EINGANGSSTROM

15A–9A

10A

+5 Vsb 3,5 A 17,5 W
FREQUENZ 47 Hz–63 Hz
GESAMTLEISTUNG: 1500 W (115 V – 240 V Wechselstrom) / 1200 W (100 V – 115 V Wechselstrom)

HX1500i SCHALTLEISTUNG

HX1500i SHIFT PSU Efficiency Chart

HX1500i SCHALTGERÄUSCHKURVE

HX1500i SHIFT PSU Noise Chart

INSTALLATION IHRES NEUEN NETZTEILS DER HXi SHIFT-SERIE


SCHRITT 1: ENTFERNEN SIE IHRE BESTEHENDE STROMVERSORGUNG

WARNUNG: Um eine ordnungsgemäße Funktion zu gewährleisten, verwenden Sie nur die mit Ihrem neuen Netzteil mitgelieferten Gleichstromkabel, es sei denn, Ihre alten Kabel sind Original-Kabel von CORSAIR desselben Typs. Bitte überprüfen Sie den Typ Ihrer vorhandenen Kabel, bevor Sie diese verwenden! Die HXi SHIFT-Serie verwendet Kabel vom Typ 5.

Wenn Sie ein neues System aufbauen, fahren Sie mit Schritt 2 fort.

  • Ziehen Sie das Netzkabel aus der Steckdose oder der USV und aus der vorhandenen Stromversorgung.
  • Trennen Sie alle Stromkabel von Ihrer Grafikkarte, Ihrer Hauptplatine und allen anderen Peripheriegeräten.
  • Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und bauen Sie Ihr vorhandenes Netzteil aus.
  • Fahren Sie mit Schritt 2 fort.

WARNUNG: Bitte überprüfen Sie vor der Installation des HXi SHIFT-Netzteils die Kompatibilität Ihres Gehäuses. Das Netzteil und die Kabel passen in jedes PC-Gehäuse, das das ATX-Format unterstützt und mindestens 210 mm (8,3") breit ist. HXi SHIFT muss außerdem von der Seite zugänglich sein, wenn es im Gehäuse montiert ist, und passt in jedes CORSAIR ATX-Gehäuse, während Nicht-CORSAIR-Gehäuse einen Abstand von 30 mm zwischen den Anschlüssen des Netzteils und der Seitenwand erfordern.

SCHRITT 2: INSTALLATION DES NEUEN NETZTEILS

  • Stellen Sie sicher, dass das Netzkabel des Netzteils nicht angeschlossen ist.
  • Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und montieren Sie das Netzteil mit den mitgelieferten Schrauben.
  • Schließen Sie das 24-polige (ATX12V) Kabel an das Motherboard an.
  • Verbinden Sie das 4+4-polige +12V-Kabel (EPS12V) mit dem EPS-Anschluss des Motherboards:

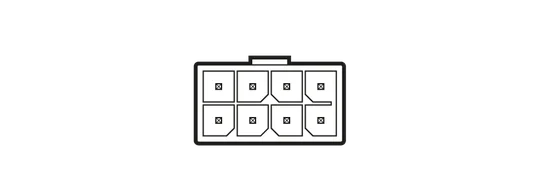

Type5 PSU 8-pin connector - QSG

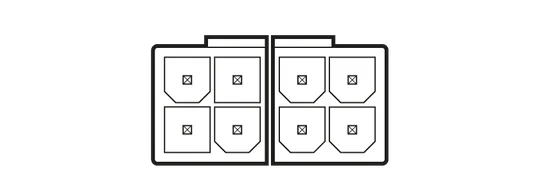

8-pin EPS PSU cable - QSG

Verbinden Sie das 8-polige Ende mit dem Netzteil.

Wenn Ihr Motherboard über einen 8-poligen EPS-Sockel verfügt, schließen Sie das 4+4-polige EPS12V-Kabel direkt an Ihr Motherboard an.

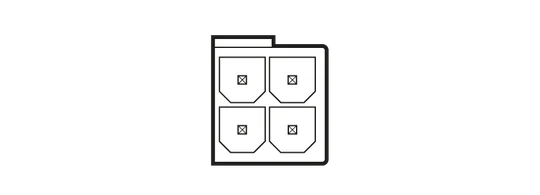

4-pin EPS PSU cable - QSG

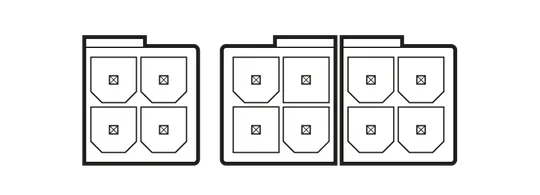

8+4-pin EPS PSU cable - QSG

Wenn Ihr Motherboard über einen 4-poligen EPS-Anschluss verfügt, trennen Sie den 4-poligen Stecker vom 4+4-poligen EPS12V-Kabel und schließen Sie dieses 4-polige Kabel direkt an Ihr Motherboard an.

Einige Motherboards erfordern eine Kombination aus 8+4-poligen Anschlüssen. Verwenden Sie so viele EPS12V-Kabel wie nötig und verwechseln Sie diese nicht mit PCIe-Kabeln.


  • Schließen Sie die Peripheriekabel an alle Peripheriegeräte an, die einen 4-poligen Stecker benötigen.

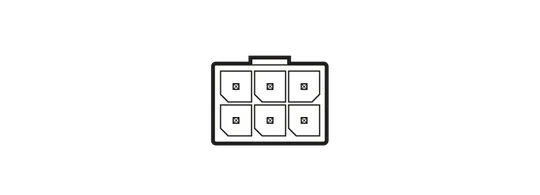

6-pin Type5 PSU connector

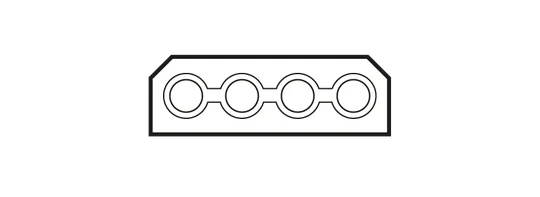

Peripheral 4-pin connector

Verbinden Sie das 6-polige Ende mit dem Netzteil.

Verbinden Sie das 4-polige Ende mit dem Gerät.


  • Schließen Sie die SATA-Kabel an Ihre SATA-SSD oder Festplatten an.
6-pin Type5 PSU connector

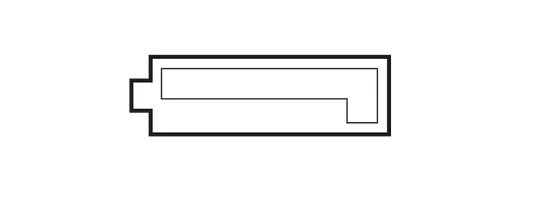

SATA connector

Verbinden Sie das 6-polige Ende mit dem Netzteil.

Schließen Sie den SATA-Stecker an das Gerät an.


  • Schließen Sie die PCIe-Kabel an den Stromanschluss Ihrer PCIe-Geräte an:
Type5 PSU 8-pin connector - QSG

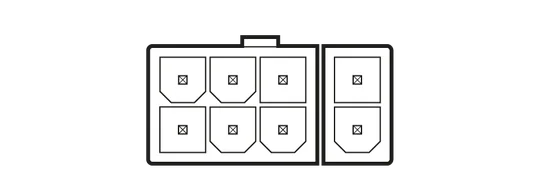

PCIe PSU 8-pin (6+2) connector - QSG

Verbinden Sie das 8-polige Ende mit dem Netzteil.

Schließen Sie den 8-poligen (6+2-poligen) Stecker an Ihr Gerät an. Wenn Ihr Gerät einen 6-poligen Stecker verwendet, trennen Sie den 2-poligen Teil vom 6+2-Stecker und schließen Sie nur den 6-poligen Teil an.


GPUs mit 8-poligen oder 6-poligen Stromanschlüssen

  • Verbinden Sie das 12V-2x6-zu-Dual-8-Pin-PCIe-Kabel mit Ihrer GPU:

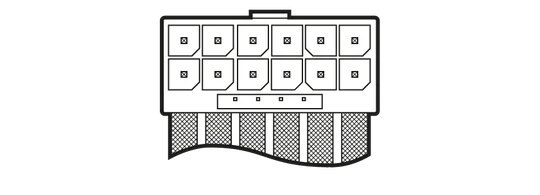

12V PCIe cable - PSU side - QSG

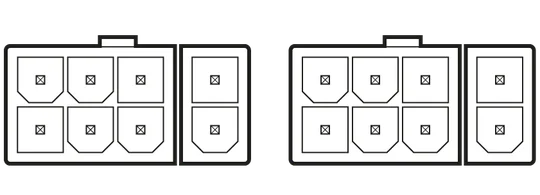

2x PCIe 8-pin (6+2) cable - QSG

Verbinden Sie das 90°-12-V-2x6-Pin-Ende mit dem Netzteil.

Schließen Sie den 8-poligen (6+2-poligen) Stecker an Ihre GPU an. Wenn Ihre GPU einen 6-poligen Stecker verwendet, trennen Sie den 2-poligen Teil vom 6+2-Stecker und schließen Sie nur den 6-poligen Teil an.

WARNUNG: Eine Vertauschung der Anschlüsse kann zu Schäden führen.

GPUs mit 12-poligen (2x6-poligen) Stromanschlüssen

  • Verbinden Sie das 90°-Kabel 12 V-2x6 bis 600 W 12 V-2x6 (12+4-polig) mit Ihrer GPU:
12V PCIe cable - PSU side - QSG

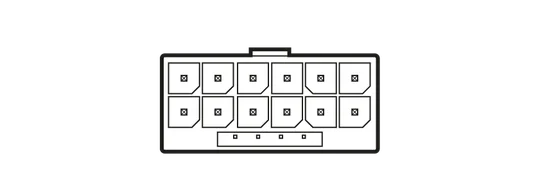

12V-2x6_Device_Side PSU Connector

Verbinden Sie das 90°-12-V-2x6-Pin-Ende mit dem Netzteil.

Verbinden Sie das gerade 12-V-2x6-Pin-Ende mit der GPU.


WICHTIG: Stellen Sie sicher, dass alle Kabel fest angeschlossen sind. Bewahren Sie nicht verwendete modulare Kabel für zukünftige Komponentenerweiterungen auf.


Die Netzteile der HXi SHIFT-Serie verfügen über einen integrierten iCUE LINK System Hub, sodass Sie iCUE LINK-Geräte direkt an das Netzteil anschließen können, ohne einen System Hub zu benötigen. Sie können jedes kompatible Gerät über einen der beiden iCUE LINK-Anschlüsse direkt an das HXi SHIFT-Netzteil anschließen.

  • Wenn Sie einen iCUE LINK CPU-Kühler verwenden, schließen Sie das 2-polige 1-adrige Tachokabel (1) an Ihr HXi SHIFT-Netzteil an. Stecken Sie den 3-poligen Stecker in den CPU_FAN-Anschluss auf dem Motherboard.
  • Verbinden Sie Ihre iCUE LINK-Geräte mit den mitgelieferten iCUE LINK-Kabeln (2) mit dem HXi SHIFT-Netzteil. Verwenden Sie für diesen Anschluss einen der beiden iCUE LINK-Anschlüsse.
iCUE LINK and tach cables being connected to the HXi SHIFT Series PSU / QSG art
  • Schließen Sie das mitgelieferte USB-Kabel (Typ C auf USB 10-poliger Stecker) (3) an das Netzteil und die Hauptplatine an.
HXi SHIFT Series_QSG_Visual2

ANSCHLUSS AN DIE STROMVERSORGUNG


  • Schließen Sie das Netzkabel an das Netzteil an und schalten Sie es ein, indem Sie den Schalter in die Position ON (mit „I“ gekennzeichnet) bringen.

iCUE-EINRICHTUNG


Das Netzteil HXi SHIFT bietet eine Reihe von Anschlussmöglichkeiten für jedes System. Benutzer können die robuste iCUE-Software von CORSAIR nutzen, um die Energieeinstellungen zu überwachen, spontan zwischen Ein- und Mehrschienen-Überstromschutz (OCP) umzuschalten oder benutzerdefinierte Lüfterprofile zu erstellen.

1. INSTALLIEREN SIE DIE iCUE-SOFTWARE

CORSAIR_iCUE_Black_Logo_960x540_Cropped

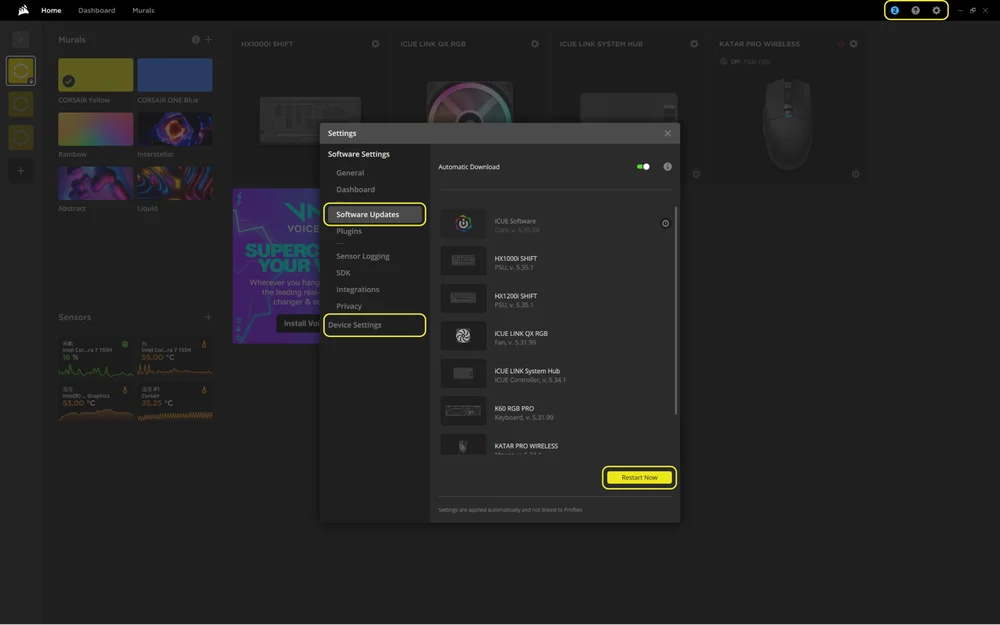

2. iCUE-SOFTWARE AKTUALISIEREN

  • Sobald iCUE installiert ist, starten Sie die Software. Die Miniaturansicht des HXi SHIFT-Netzteils wird in der iCUE-Oberfläche angezeigt.
  • Wenn eines der verbundenen Geräte ein Firmware-Update benötigt, werden Sie über eine Benachrichtigung in der oberen rechten Ecke aufgefordert, ein Update durchzuführen. Sie können auch auf die Einstellungen (Zahnradsymbol in der oberen rechten Ecke) klicken und manuell nach Software- und Firmware-Updates suchen.
  • Klicken Sie auf die Schaltfläche „Jetzt neu starten“, um den Aktualisierungsvorgang abzuschließen.
iCUE SCREEN update - QSG
  • Klicken Sie auf dem Startbildschirm auf die Miniaturansicht „HXi SHIFT PSU“.
HXi SHIFT_iCUE_Home

3. KÜHLUNG

Standardmäßig läuft der HXi SHIFT im Zero-RPM-Modus, was bedeutet, dass der Lüfter bei geringer bis mittlerer Auslastung ausgeschaltet bleibt. Wenn Sie eine zusätzliche Kühlung wünschen, können Sie manuell eine benutzerdefinierte Lüftergeschwindigkeit einstellen, die die Einstellungen des Zero-RPM-Modus außer Kraft setzt. Wenn die Auslastung steigt, schaltet sich der Lüfter dann mit der von Ihnen eingestellten Geschwindigkeit statt mit der Standardgeschwindigkeit ein. Auf diese Weise können Sie einen Prozentsatz für die Lüftergeschwindigkeit festlegen, bei dessen Erreichen der Lüfter sofort aktiviert wird.

  • Wählen Sie die Kachel „HXi SHIFT PSU“ in der oberen Leiste aus.
  • Wählen Sie „Kühlen“.
  • Erstellen Sie eine benutzerdefinierte Kühlvoreinstellung, indem Sie auf die Schaltfläche „+“ im Bereich „Kühlvoreinstellungen“ klicken.
  • Legen Sie eine minimale Lüftergeschwindigkeit fest.
HXi SHIFT_iCUE_Cooling_Custom

TIPP: Sie können mehrere Kühlvoreinstellungen erstellen, aber es kann immer nur eine davon aktiv sein. Um zwischen den Voreinstellungen zu wechseln, verwenden Sie das Dropdown-Menü in der Kachel „Lüfter“ im Hauptbereich des Bildschirms.


4. WARNUNGEN

Erstellen Sie benutzerdefinierte Profile, um bei bestimmten Temperaturen Warnmeldungen und automatisierte Aktionen auszulösen.

  • Wählen Sie die Kachel „HXi SHIFT PSU“ in der oberen Leiste aus.
  • Wählen Sie „Benachrichtigungen“.
  • Erstellen Sie eine benutzerdefinierte Alarmvoreinstellung, indem Sie im Bereich „Alarme“ auf die Schaltfläche „+“ klicken.
  • Legen Sie die Temperaturwerte fest, bei denen eine bestimmte Alarmaktion ausgelöst werden soll.
HXi SHIFT_iCUE_Alerts

TIPP: Sie können mehrere Alarmvoreinstellungen erstellen, aber es kann immer nur eine davon aktiv sein. Um zwischen den Voreinstellungen zu wechseln, verwenden Sie das Dropdown-Menü in der Kachel „Temp“ im Hauptbereich des Bildschirms.


5. EINSTELLUNG DES ÜBERSTROMSCHUTZES (OCP)

HXi SHIFT-Netzteile verwenden standardmäßig Multi-Rail-Schutz. Für mehr Flexibilität bei Hochleistungskomponenten, Übertaktung oder Stresstests können Sie zu Single-Rail-OCP wechseln.

WARNUNG: Übertaktung kann die Lebensdauer der Komponenten verkürzen und die Systemstabilität beeinträchtigen. Der Betrieb außerhalb der Nennleistungsspezifikationen des Netzteils wird nicht garantiert.
  • Klicken Sie auf eines der beiden Zahnrad-Symbole, um das Fenster „Einstellungen“ zu öffnen.
  • Wählen Sie die Kachel „HXi SHIFT PSU“ aus.
  • Wechseln Sie im PSU-Modus zwischen Single Rail OCP und Multi-Rail OCP.
HXi SHIFT_iCUE_OCP



HINWEIS: Da das HXi SHIFT-Netzteil über einen integrierten iCUE LINK-System-Hub verfügt, werden auf dem iCUE-Startbildschirm sowohl die Kachel für das HXi SHIFT-Netzteil als auch die Kachel für den iCUE LINK-System-Hub angezeigt, wobei jeweils die Miniaturansicht des Netzteils zu sehen ist.
  • Klicken Sie auf dem Startbildschirm auf die Miniaturansicht „iCUE LINK System Hub“.
HXi SHIFT_iCUE_Home3

Auf der Seite „Beleuchtungskonfiguration“ im iCUE LINK System Hub werden alle verbundenen iCUE LINK-Geräte angezeigt. Dort können Sie diese neu anordnen, um sie an ihre physische Position in Ihrem System anzupassen.

  • Wählen Sie „Beleuchtungseinstellungen“.
  • Ordnen Sie die verbundenen iCUE LINK-Geräte nach Ihren Wünschen neu an.
HXi SHIFT_iCUE_Device_Rearrangement

GARANTIE


Warranty_10

Die Netzteile der CORSAIR HXi SHIFT-Serie haben eine Garantie von 10 Jahren.
