Серия CORSAIR FRAME 4000

FRAME 4000 има разделено странично стъкло/мрежа, което може да се премахва независимо в зависимост от това, което трябва да направите.

• За да демонтирате горния тричетвърти страничен стъклен панел (A), развийте панела в задната част на корпуса и извадете стъклото от фиксиращите елементи в предната част на корпуса.
• За да демонтирате долния страничен панел от мрежа (N), развийте панела в задната част на кутията и извадете мрежата от щифтовете в предната част на кутията.

• За да демонтирате стоманения страничен панел (G), развийте панела в задната част на кутията и го издърпайте от фиксиращите елементи към предната част на кутията.

• Издърпайте предния панел (I) навън. Той е закрепен с две топчета в горната и долната част.

• Развийте двата фиксиращи винта в задната част и издърпайте гумираната лента, за да свалите горния панел (D).

PSU Shroud (L) се задържа с винт в предната част на кутията по дължината на страната и с винт в задния панел на кутията.

• Отстранете тези два винта и капакът ще се повдигне.

• Отвийте винта в горната част на стойката и изкарайте стойката или капака на кабела настрани. Повторете това в обратен ред, за да монтирате отново избраната от вас част.

Стандартната стоманена платка (C) се задържа от 4 винта по задната част на платка.

• Развийте тези четири винта, наклонете тавата навън и я извадете.

Входът/изходът на предния панел се задържа с два винта в долната част на кутията.

• За да го махнете, просто развийте тези два винта и цялата предна панелна I/O сглобка може да бъде извадена.
• За да преинсталирате I/O на предния панел или да инсталирате нов, поставете сглобката обратно на мястото й и я закрепете с същите два винта.

FRAME 4000 поддържа mITX, mATX, ATX и E-ATX дънни платки, включително ASUS BTF, MSI Project Zero и Gigabyte Project Stealth с обърнати захранващи връзки.

• Поставете дънната платка в съответствие с разделителите и я закрепете с предоставените винтове за дънна платка (9).

• Свържете FPANEL щепсела към I/O конектора на предния панел на дънната платка, като го подравните с ключовото разположение. Този конектор често е обозначен с JFP1 на някои дънни платки.

• Използвайте включения в комплекта адаптер за преден I/O (14), за да свържете FPANEL щепсела към отделните пинове на предния панел I/O.

• РАМКА 4000D
• РАМА 4000D RS
• КАДЪР 4000D RS ARGB

• КАДЪР 4000D LCD RS ARGB
• РАМКА 4000D СЕРИЯ VAULT

FRAME 4000 включва магнитна лента за обратен конектор (2), която е проектирана да покрива видимата част на отворите за обратния конектор в тавата на дънната платка.

• Поставете магнитната лента на обратния конектор (2) върху разделителите и я регулирайте отстрани, за да запълните празнината на дънната платка.

Ако инсталирате дънна платка с обратни конектори, магнитната лента за обратни конектори (2) може да се използва за запълване на празнината около 24-пиновия ATX порт, като осигурява по-чист и по-изтънчен външен вид.

При инсталиране на стандартна дънна платка можете да плъзнете магнитната лента на обратния конектор (2) зад платка, като я подравните с отворите за винтове по дължината на дънната платка, за да покриете слота на обратния конектор и да скриете всички кабели, минаващи по дължината на дънната платка, за по-чист външен вид.

FRAME 4000 може да монтира до 12x 120mm или 7x 140mm на горната, страничната и задната част на кутията.

InfiniRail на CORSAIR е иновативна система за монтаж на вентилатори и радиатори, проектирана да предлага изключителна гъвкавост и лекота на употреба при сглобяването на компютърни кутии. За разлика от традиционните кутии с фиксирани точки за монтаж, InfiniRail използва регулируеми стоманени релси, които позволяват на потребителите да плъзгат и позиционират вентилаторите и радиаторите точно там, където е необходимо.

FRAME 4000 разполага с две от тези InfiniRail системи – една отгоре и една отпред.

Регулиране на релсите в предната част на кутията

• Разхлабете винта с кръгла глава от двата края на InfiniRails.
• Нагласете двете предни релси за вентилаторите според маркировките върху кутията.

Регулиране на релсата в горната част на кутията

• Разхлабете винта с кръгла глава и на двата края на InfiniRail.
• Нагласете горната релса за вентилаторите според маркировките върху кутията.

Инсталиране на 120 мм или 140 мм вентилатори

За да инсталирате 120-милиметрови или 140-милиметрови вентилатори, използвайки предната система за монтаж на вентилатори InfiniRail, трябва да инсталирате монтажните елементи InfiniRail (3). Използвайте четири монтажни елемента за всеки вентилатор, по два от всяка страна на релсите.

• Закрепете монтажните елементи за вентилатори InfiniRail (3) към релсите, като първо закрепите вътрешния край на всеки монтажен елемент, а след това закрепете външния край на мястото му.

• Плъзнете монтажните елементи по релсите, за да ги подравните с монтажните точки на вентилатора.
• Поставете вентилаторите върху монтажните уши на опорите и ги закрепете, като завиете самонарезните винтове за вентилатори (7).

• След като сте го подравнили, можете да го фиксирате на място с помощта на винтовете за фиксиране на вентилатора InfiniRail (13).

Монтиране на 200-милиметрови вентилатори

200-милиметровите вентилатори се завинтват директно в InfiniRail монтажните елементи, без пластмасовите монтажни елементи за вентилатори. Премахнете монтажните елементи, ако са предварително инсталирани на вашия корпус.

• Поставете вентилаторите в монтажните слотове на InfiniRails и ги закрепете, като завиете самонарезните винтове за вентилатори (7) в рамката на вентилатора.

• Поставете вентилаторите в слотовете за монтаж на InfiniRail и ги закрепете, като завиете самонарезните винтове за вентилатори (7) в рамката на вентилатора.

За да монтирате вентилатори отстрани, се уверете, че сте инсталирали страничната скоба за монтаж на вентилатор (1).

• Поставете вентилаторите в слотовете за монтаж и ги закрепете, като завиете самонарезните винтове за вентилатори (7) в рамката на вентилатора.

• Поставете вентилаторите в отворите за монтаж на вентилатори на капака на захранващия блок (L)
• Закрепете вентилаторите с дълги винтове за вентилатори (8).

• Поставете вентилатора в отворите за монтаж.
• Закрепете вентилатора, като завиете самонарезните винтове за вентилатори (7).

FRAME 4000 има предварително пробити отвори за пълнене/източване в горния и долния панел за инсталиране на отворена система за течно охлаждане Hydro X.

• Премахнете капаците на портовете, като ги извадите внимателно с плоска отвертка.

FRAME 4000 предлага няколко места за монтаж на радиатор за течно охлаждане, като предната и горната част са оборудвани с регулируема система за монтаж на вентилатори InfiniRail. Моля, вижте раздела „Монтаж на вентилатори“ за подробна информация относно използването на системата за монтаж на вентилатори InfiniRail.

Горното монтиране осигурява оптимална шумова ефективност, но могат да се използват и други видове монтиране в зависимост от вашите предпочитания. Консултирайте се с ръководството за употреба на охладителя за повече съвети относно употребата и най-добрите практики.

FRAME 4000 включва две комбинирани платки (E) – всяка от които може да побере един HDD или два SSD диска. Използвайки и двете платки, можете да избирате между 2x HDD, 4x SSD или 1x HDD с 2x SSD.

• Развийте винта, който закрепва комбинираната задвижваща пластина (E), след което махнете пластината.

• Инсталирайте SSD дисковете върху комбинираната пластина за дискове (E), като ги закрепите към долната част на пластината с помощта на включените в комплекта винтове за SSD (10).

• Инсталирайте твърдия диск върху комбинираната пластина на устройството (E), като го закрепите към долната част на пластината с помощта на включените в комплекта винтове за твърд диск (9).

Комбинираната задвижваща пластина (E) служи и като място за монтаж на контролер iCUE LINK System Hub, ако такъв се използва.

Поставете отново комбинираната задвижваща пластина (E) в предназначеното за нея гнездо в корпуса, след което я закрепете, като затегнете винта с палеца по часовниковата стрелка.

• Инсталирайте захранващия блок с вентилатора обърнат надолу.
• Закрепете захранването към шасито с двата винта, разположени на задната страна на кутията.
• За допълнителна сигурност, закрепете захранващия блок с два винта за дънна платка (9) в ъглите на задния панел.

FRAME 4000 е напълно съвместим с всички захранващи устройства SHIFT и се инсталира по същия начин като стандартен ATX PSU.

Включената PCI скоба позволява на FRAME 4000 да поддържа както хоризонтални, така и вертикални конфигурации за монтаж на GPU.

• Отвийте капаците на PCIe слотовете и ги махнете.

• Поставете картата в PCIe слота, докато тя се фиксира с механизма за задържане на PCIe слота.
• Поставете скобата в PCIe слотовете и закрепете картата към кутията.

Стабилизиращият ръкав GPU Anti-sag поддържа графичната ви карта, като я предпазва от изкривяване или провисване под тежестта на радиатора. Това не само помага за защитата на графичната ви карта и PCIe слота, но и допринася за по-чист и професионален вид на конструкцията.

• Регулирайте GPU Anti-Sag Arm, като разхлабите предния винт и го плъзнете нагоре или надолу.

• Прикрепете самозалепващата се гумена дистанционна вложка (6) за стабилизиране на рамото против провисване към рамото против провисване на GPU.

FRAME 4000 поддържа вертикален монтаж на GPU с включената PCI платка (B) и PCIe Riser карта (продава се отделно).

• Деинсталирайте PCI платка (B), като отвиете трите винта в задната част на кутията.

• Завъртете PCI плаката (B) на 90 градуса обратно на часовниковата стрелка, така че винтовете на капака на PCIe слота да са обърнати нагоре.
• Поставете отново PCI плаката (B) и затегнете винтовете.

• Поставете вертикалните разделители (11) от кутията с аксесоари в горната част на капака на захранващия блок. Има две места за разделители, така че изберете мястото, което най-добре отговаря на размера на вашия GPU в зависимост от разстоянието му от страничния панел.

• Монтирайте PCIe Riser Card (продава се отделно) към вертикалните монтажни опори (11) с помощта на два от включените винта за дънната платка (9).

• Монтирайте графичния процесор в PCI скобата, като го поставете здраво в разширителната карта, докато чуете щракване, след което го закрепете с винтове.

Моля, посетете Ръководството за бързо стартиране на серията CORSAIR RS за инструкции относно инсталирането на вентилатора.

Моля, посетете Ръководството за бързо стартиране на серията CORSAIR RS ARGB за инструкции относно инсталирането на вентилатора.

FRAME 4000 разполага с три сменяеми прахови филтъра. Филтър за захранването отдолу, магнитен филтър отстрани и пластмасов/найлонов филтър отпред.

• За да махнете предния вентилаторен филтър (J), наклонете пластмасовата рамка на филтъра към горната част на кутията, като я издърпате от долната част.

• За да махнете магнитния страничен вентилаторен филтър (H), дръпнете в центъра, за да огънете рамката, след това откачете краищата от точките на закрепване и извадете филтъра.

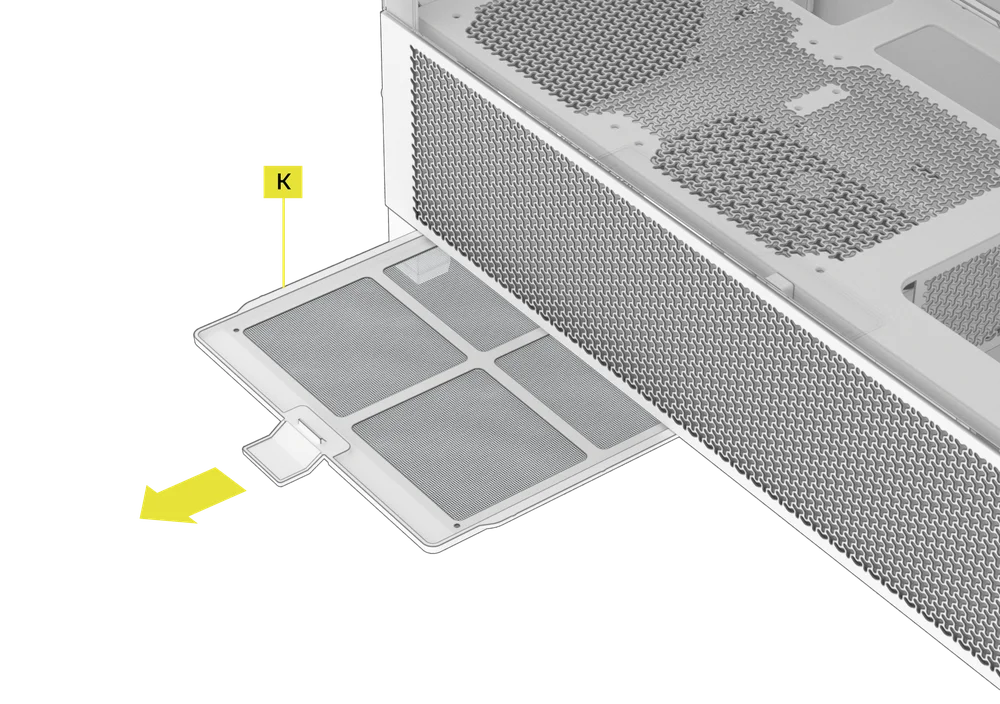

• За да махнете филтъра на вентилатора на захранващия блок (K), издърпайте го от корпуса.

FRAME 4000 включва и други различни функции за управление на кабелите, като например:

• Променливи вътрешни/външни ленти с велкро за задната част на кутията.
• Множество позиции за ленти с велкро за стандартни или обратни конектори на дънни платки.
• Точките за закрепване с кабелни превръзки са стратегически разположени за прокарване на захранващите кабели към конкретни устройства.
• Кабелът iCUE LINK се закача в горния панел, за да задържи кабелите LINK на място, без да се налага постоянна фиксация.
• Поддържа повечето дънни платки с обратен конектор (MSI, ASUS, Gigabyte), които имат конектори на задната страна на платките, за да се постигне конструкция без видими кабели на дънната платка.
• Специално място за вашия iCUE LINK System Hub.
• Ако не искате да губите много време за подреждане на кабелите и не желаете те да се виждат през долната мрежеста четвърт панел, сменете прозрачната вложка с вложка в същия цвят, включена в кутията с аксесоари.

Корпусите CORSAIR от серията FRAME 4000 се предлагат с 2-годишна гаранция.
