KÄSIKIRJA | PIKAOPAS

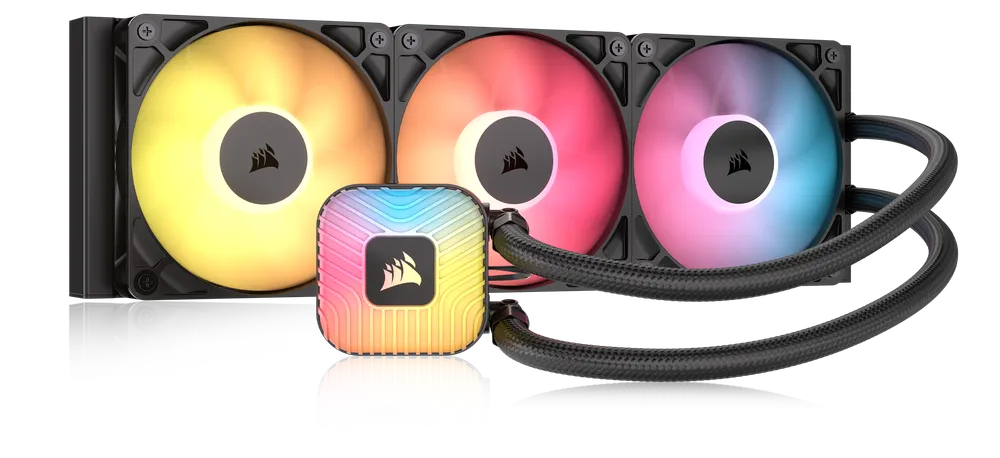

CORSAIR NAUTILUS 360 RS ARGB
SUORITUSKYKYINEN ARGB-NESTEJÄÄHDYTTIMELLÄ VARUSTETTU CPU-JÄÄHDYTTIMEN
Englanninkielinen versio löytyy täältä - English
Jos sinulla on muita ongelmia, ota yhteyttä asiakastuki
ENNE KUIN ALOITAT
TÄRKEÄÄ: Ennen kuin liität useita tuulettimia yhteen CPU_FAN-liittimeen, tarkista emolevyn käyttöohjeesta sen suurin sallittu virta. Varmista, että tuulettimien kokonaisvirrankulutus ei ylitä tätä rajaa. Katso tämän pikaoppaan lopussa oleva ”TEHOARVOT”-osio.
HUOMAUTUS: Useimmissa uudemmissa PC-koteloissa on aukko, jonka kautta pääsee käsiksi emolevyn takaosaan, mikä helpottaa jäähdytinlevyjen asennusta. Jos kotelossasi ei ole tällaista aukkoa, sinun on irrotettava emolevy kotelosta ennen asennusta.
HUOMAUTUS: NAUTILUS 360 RS ARGB AIO -jäähdytin (CW-9061059-WW) ei ole yhteensopiva NAUTILUS RS LCD-näyttömoduulin (CW-9061029-WW / CW-9061030-WW) kanssa.
TUTUSTUMINEN

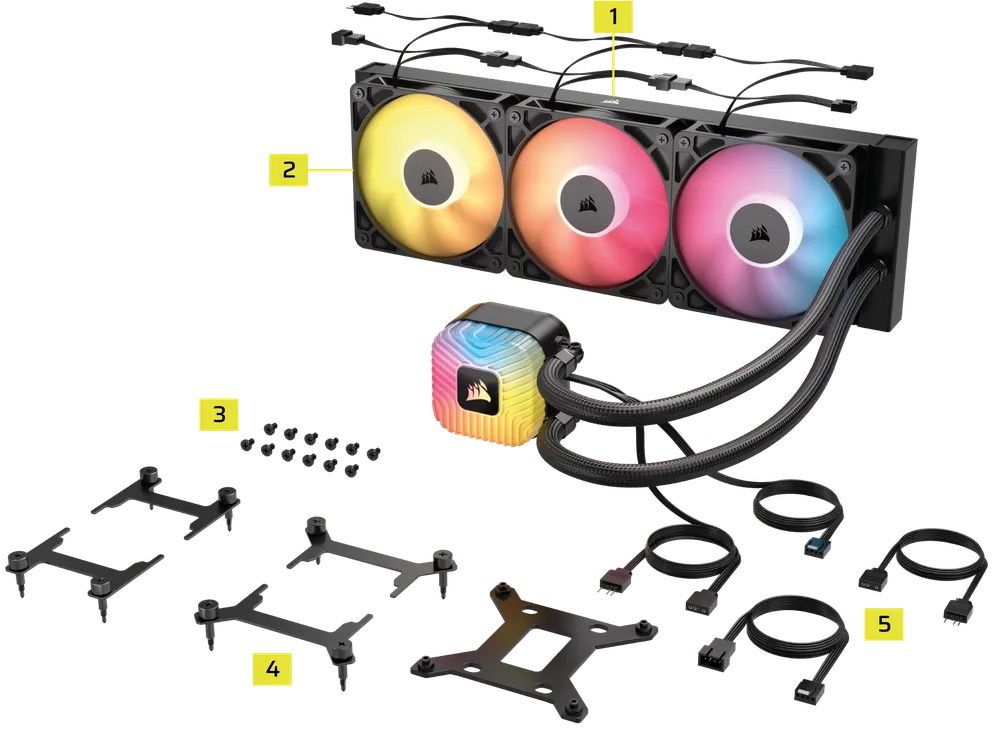

1. NAUTILUS 360 RS ARGB
| 1. NAUTILUS 360 RS ARGB -jäähdytin | 4. Intelin ja AMD:n kiinnikkeet |
| 2. RS120 ARGB-tuulettimet | 5. PWM- ja ARGB-jatkojohdot |
| 3. Jäähdyttimen kiinnitysruuvit |
2. RS ARGB -tuulettimet

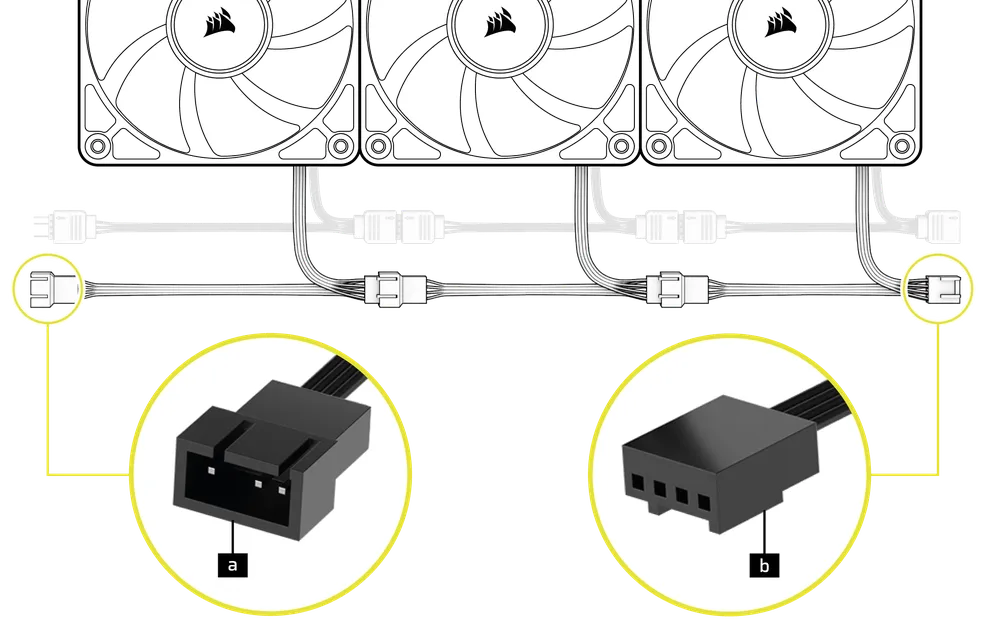

PWM-liittimet
| a. Urosliitin (PWM) | b. Naarasliitin (PWM) |

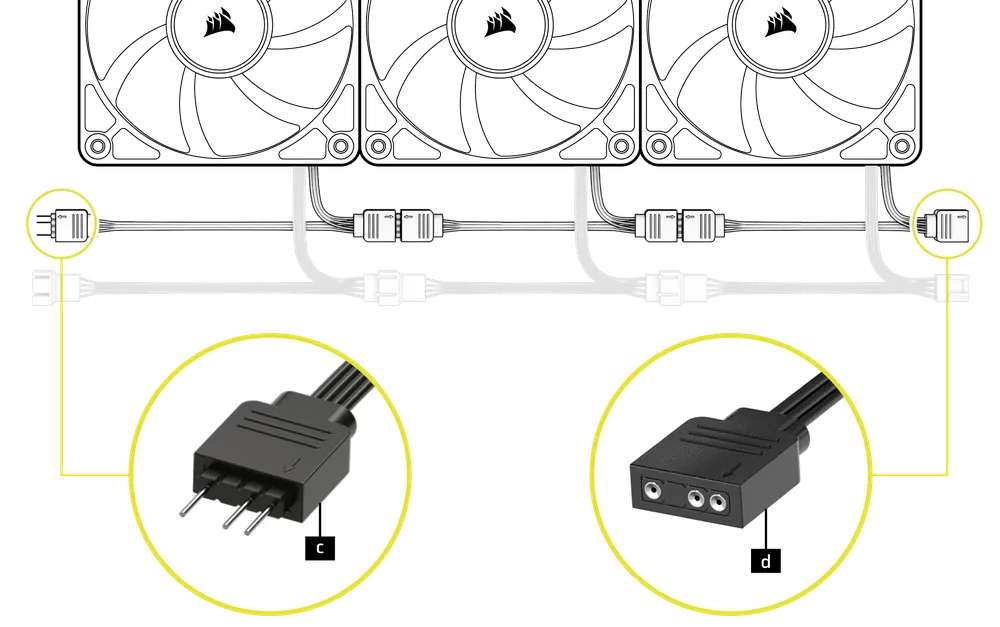

ARGB-liittimet
| c. Urosliitin (ARGB) | d. Naarasliitin (ARGB) |
PAKKAUKSEN SISÄLTÖ
1 kpl Intel LGA 1851 / 1700 -
-kiinnityssarja
1 kpl Intel LGA 1851 / 1700 -
-takalevy
1 kpl AMD AM5 / AM4 -
-kiinnityssarja
(valmiiksi asennettu)
12 kpl jäähdyttimen ruuvia

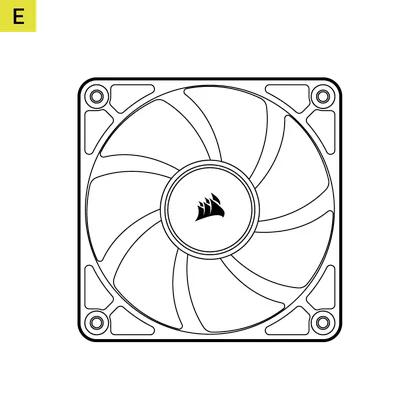

3 kpl RS120 ARGB -tuuletinta
(esiasennettuina)
1 kpl PWM-jatkojohtoa
1 kpl ARGB-jatkojohtoa
VALMISTELE NAUTILUS 360 RS ARGB -LAITE ASENNUKSEEN
NAUTILUS 360 RS ARGB -jäähdytin toimitetaan valmiiksi asennetuilla RS120 ARGB -tuulettimilla. Tuulettimien suuntaa voidaan säätää jäähdyttimen asennussuunnan mukaan, jotta kaapelit pysyvät poissa näkyvistä.
AMD:N ASENNUS
1. EMOLEHDEN VALMISTELU ASENNUSTA VARTEN
- Poista kuvassa näkyvät nykyiset AMD AM5 / AM4 -kiinnikkeet.
2. ASENNA PUMPAUSYKSIKKÖ
- Kohdista pumppu emolevyn kiinnitysreikien päälle esiasennetun kiinnikkeen kanssa ja kiristä ruuvit muutama kierros kerrallaan ristikkäin, vuorotellen vastakkaisista kulmista, kunnes kaikki neljä ruuvia on kiristetty.

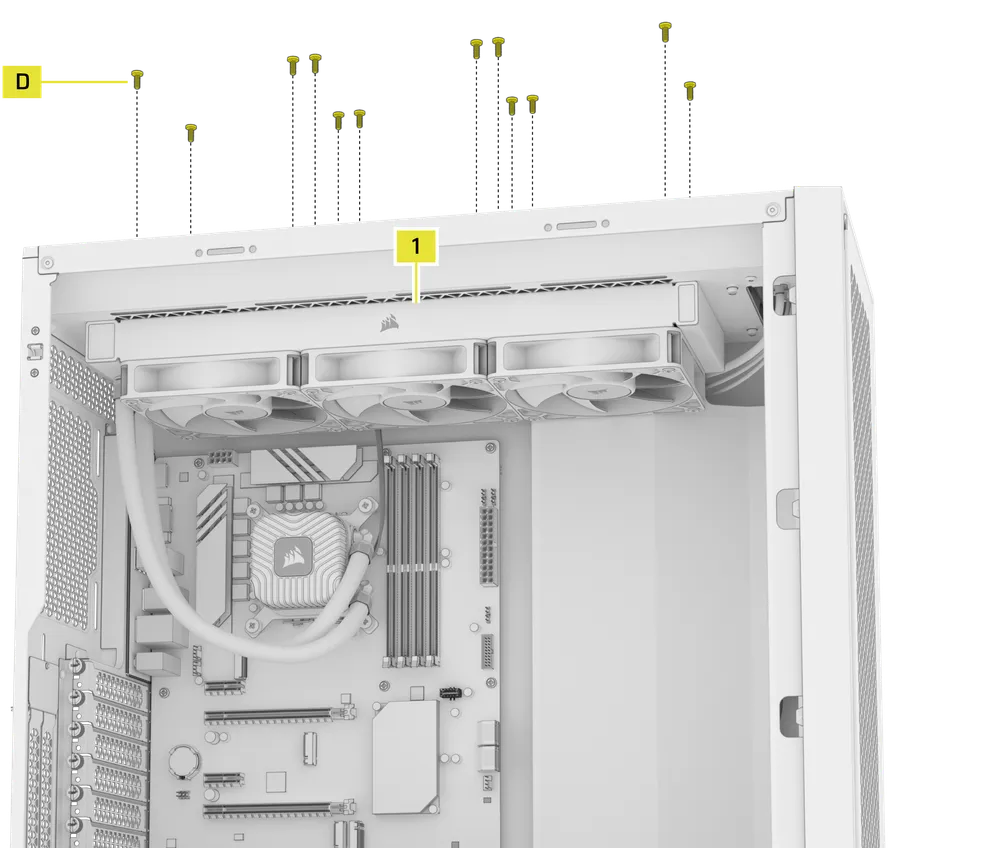

3. ASENNA LÄMMITTIMEN
- Kiinnitä NAUTILUS 360 RS ARGB (1) kotelon sisään jäähdyttimen ruuveilla (D) kuvan osoittamalla tavalla.
INTEL-ASENNUS
1. PUMPAUSYKSIKÖN VALMISTELU
- Poista esiasennettu AMD AM5 / AM4 -kiinnityssarja (C).
- Kiinnitä Intel LGA 1851 / 1700 -kiinnike (A).
2. ASENNA TAKALEVY
- Kohdista takalevy (B) ja kiinnitä se siten, että sen itseliimautuva puoli on emolevyn takana.
3. ASENNA PUMPAUSYKSIKKÖ
- Kohdista pumppu asennetun kiinnikkeen kanssa emolevyn kiinnitysreikien päälle ja kiristä ruuvit muutama kierros kerrallaan ristikkäin, vuorotellen vastakkaisista kulmista, kunnes kaikki neljä ruuvia on kiristetty.

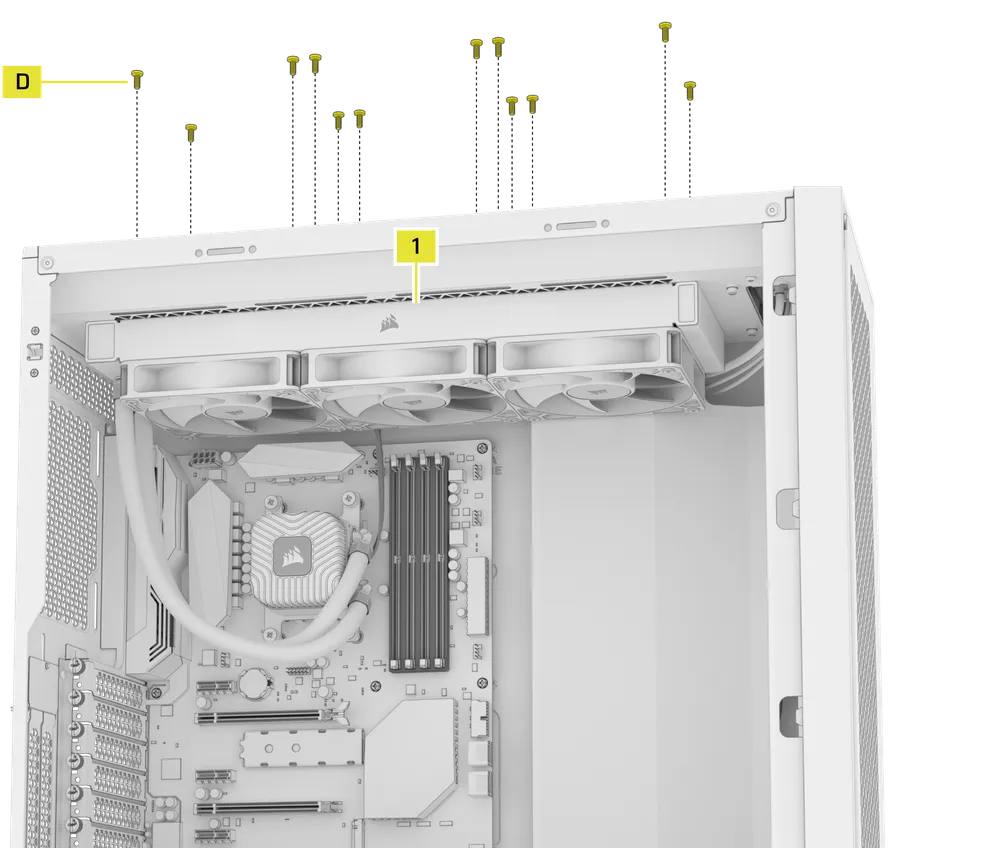

4. ASENNA LÄMMITIN
- Kiinnitä NAUTILUS 360 RS ARGB (1) kotelon sisään jäähdyttimen ruuveilla (D) kuvan osoittamalla tavalla.
LIITÄ NAUTILUS 360 RS ARGB -LAITE
1. LIITÄ PWM-KAAPELIT
- Liitä NAUTILUS RS -pumpun 4-napainen PWM-kaapeli emolevyn AIO_PUMP-liittimeen.
HUOMAUTUS: Jos emolevyssäsi ei ole AIO_PUMP-liitintä, kytke NAUTILUS RS -pumpun 4-napainen PWM-kaapeli CPU_OPT- tai SYS_FAN-liittimeen.

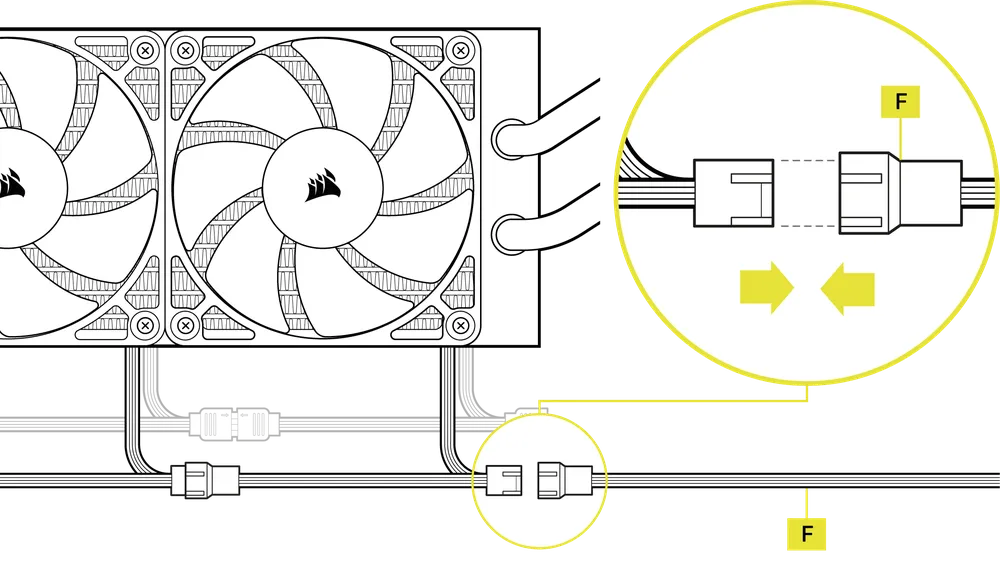

- Liitä PWM-jatkojohdon (F) urosliitin RS ARGB -tuulettimien naarasliittimeen.

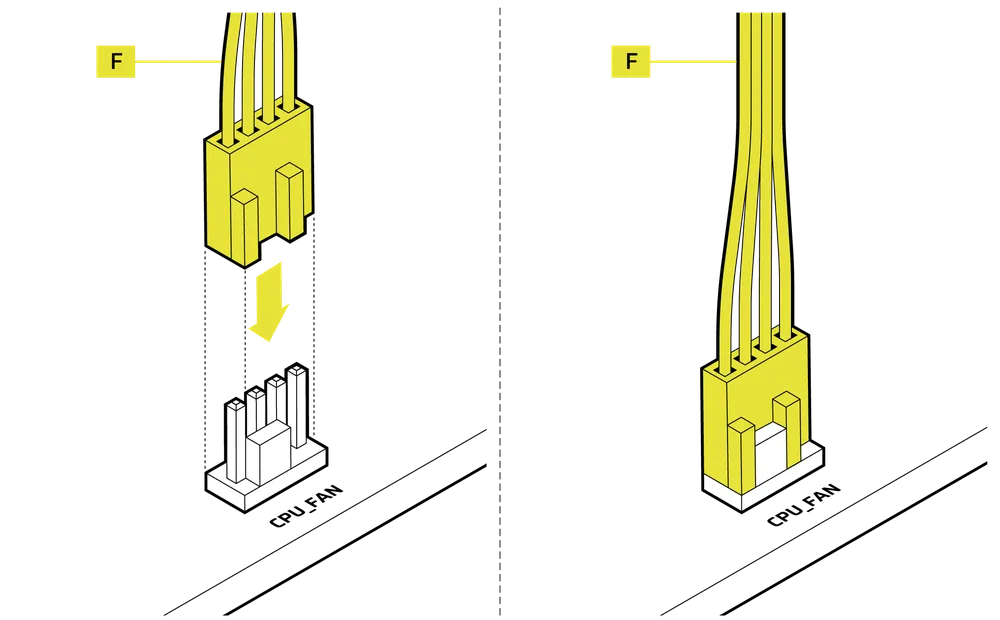

- Liitä PWM-jatkojohdon (F) naarasliitin emolevyn CPU_FAN-liittimeen.
2. LIITÄ ARGB-KAAPELIT

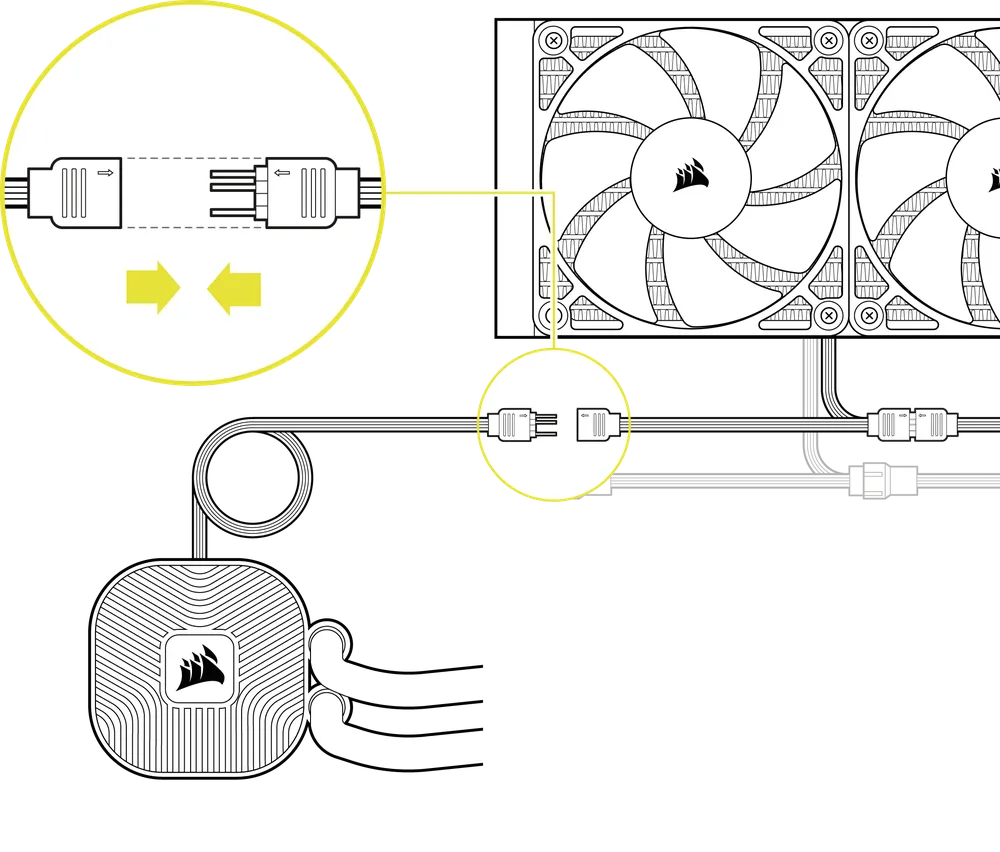

- Liitä pumpun ARGB-kaapelin urosliitin RS ARGB -tuulettimien naarasliittimeen.

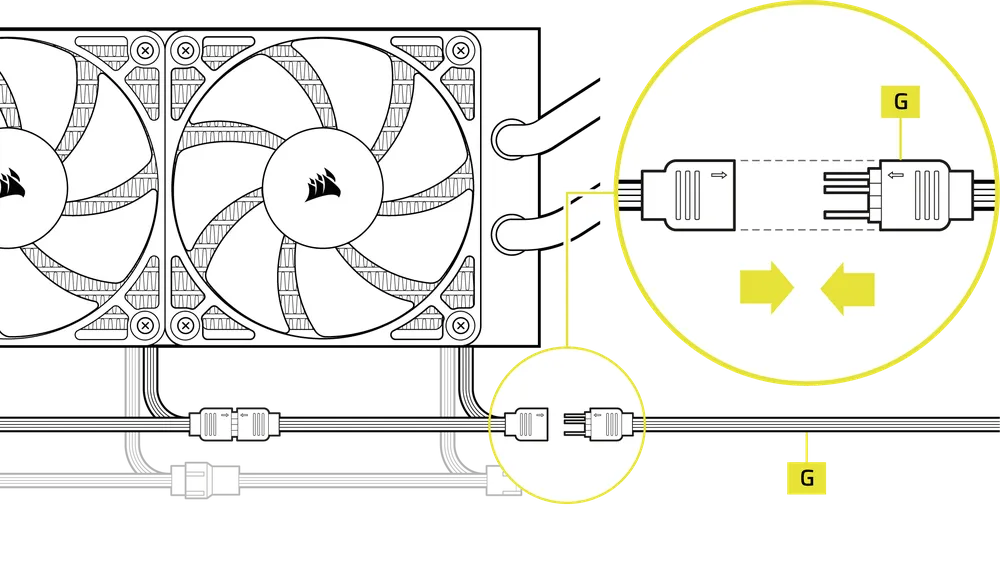

- Liitä ARGB-jatkojohdon (G) urosliitin RS ARGB -tuulettimien naarasliittimeen.

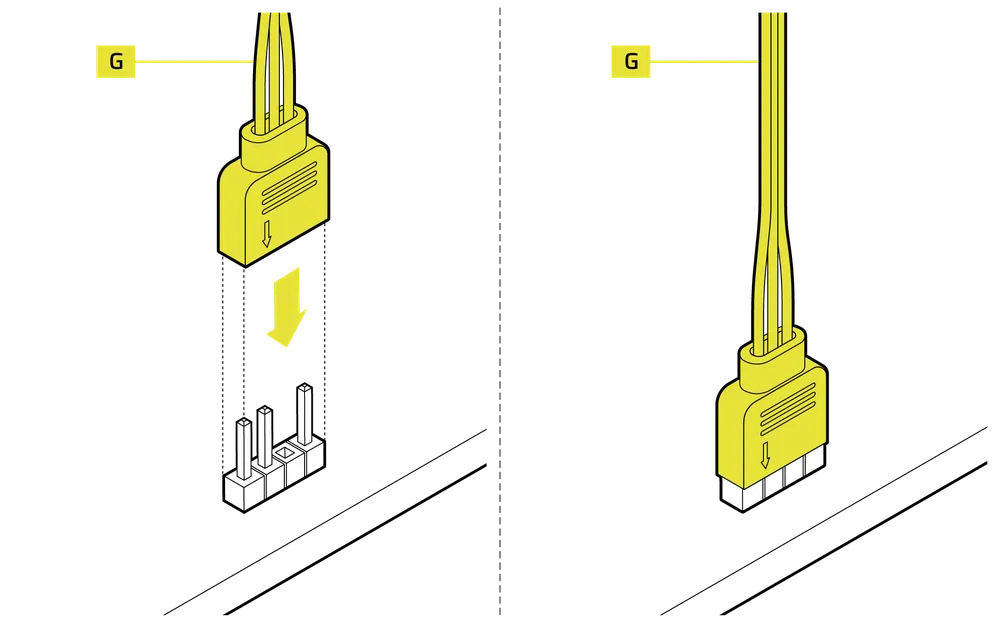

- Liitä ARGB-jatkojohto (G) emolevyn tai tuuletinsäätimen vapaaseen +5 V:n ARGB-liittimeen.
LISÄASETUKSET
ASENNA TUULETTIMEN HALLINTAOHJELMISTO
CORSAIR NAUTILUS 360 RS ARGB liitetään emolevyyn, ja sen tuulettimien ohjaukseen käytetään emolevyn valmistajan toimittamaa ohjelmistoa, jonka avulla voit seurata ja säätää liitettyjen tuuletinryhmien tuulettimien kierrosnopeuksia ja RGB-valaistusta. Menettelytapa vaihtelee emolevyn valmistajan mukaan, joten lataa, asenna ja käynnistä emolevyn valmistajan toimittama ohjelmisto. Esimerkkejä tällaisista ohjelmistoista ovat ASUS AURA SYNC, MSI Afterburner, GIGABYTE RGB FUSION 2.0 jne.
- Käy CORSAIR EXPLORER -sivullamme, josta löydät lisätietoja asennuksesta, asetusten määrittämisestä ja vinkkejä.
USEIN KYSYTYT KYSYMYKSET
Voinko ohjata pumppua ja tuulettimia CORSAIR iCUE -ohjelmiston avulla?
Kyllä. Voit käyttää CORSAIR COMMANDER DUO -valaistus- ja tuulettimen ohjainta (myydään erikseen) pumpun ja tuulettimien ohjaamiseen iCUE-ohjelmiston kautta. Lisätietoja löydät seuraavista linkeistä:
Mistä tiedän, mihin suuntaan tuulettimen ilmavirta kulkee?
Tuulettimen sivussa oleva nuoli osoittaa ilmavirran suunnan.
Mihin suuntaan minun pitäisi asentaa lämpöpatterini?
Kuvassa 1 on esitetty jäähdyttimen ihanteellinen asennussuunta. Jos kotelon rakenne tai tilanpuute estää tämän, käytä vaihtoehtoisia asennustapoja, kuten kuvissa 2 ja 3 on esitetty. Riippumatta valitsemastasi asennussuunnasta, varmista aina, että jäähdyttimen yläosa on korkeammalla kuin CPU-pumppu.
Voinko käyttää uudelleen jäähdyttimeen jo levitettyä lämpötahnaa, kun asennan sen takaisin paikoilleen?
NAUTILUS 360 RS ARGB -prosessorijäähdyttimen uudelleenasennus edellyttää, että poistat valmiiksi levitetyn lämpötahnaa ja levität uuden kerroksen lämpötahnaa. Suosittelemme käyttämään erikseen myytävää CORSAIR XTM70 -tuotetta.
Mitä minun pitäisi tehdä, jos NAUTILUS 360 RS ARGB -prosessorijäähdyttimen jokin tietty osa on kadonnut tai vaurioitunut?
NAUTILUS 360 RS ARGB -prosessorijäähdyttimien varaosia myydään CORSAIRin verkkokaupassa.
TEHOARVO
NAUTILUS RS ARGB -pumppu:
- 12 V DC, enintään 1 A
RS ARGB -tuuletin:
- 12 V DC, 0,4 A
TAKU
CORSAIR NAUTILUS 360 RS ARGB -jäähdyttimellä on 5 vuoden takuu.
