KÄSIKIRJA | PIKAOPAS

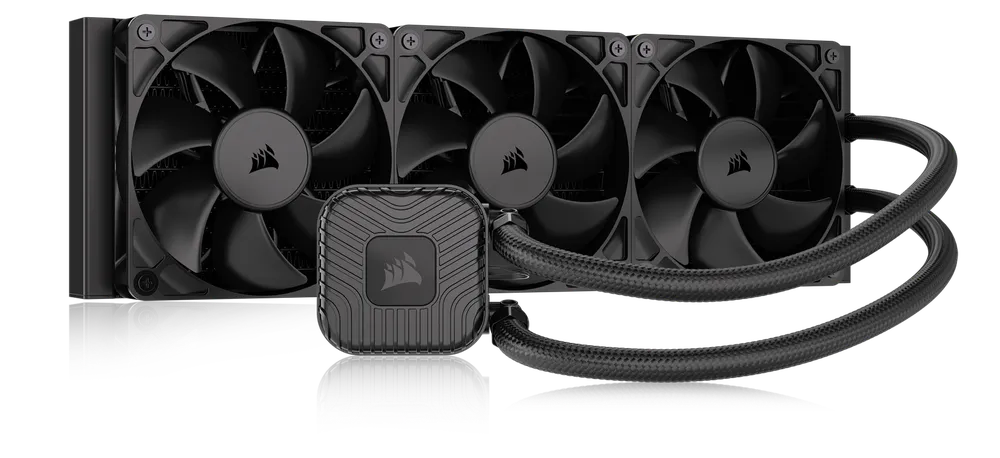

CORSAIR NAUTILUS 360 RS
SUORITUSKYKYINEN NESTEJÄÄHDYTTIMELLINEN CPU-JÄÄHDYTTIMEN
Englanninkielinen versio löytyy täältä - English
Jos sinulla on muita ongelmia, ota yhteyttä asiakastuki
ENNE KUIN ALOITAT
TÄRKEÄÄ: Ennen kuin liität useita tuulettimia yhteen CPU_FAN-liittimeen, tarkista emolevyn käyttöohjeesta sen suurin sallittu virta. Varmista, että tuulettimien kokonaisvirrankulutus ei ylitä tätä rajaa. Katso tämän pikaoppaan lopussa oleva ”TEHOTIEDOT”-osio.
HUOMAUTUS: Useimmissa uudemmissa tietokoneen koteloissa on aukko, jonka kautta pääsee emolevyn takaosaan, mikä helpottaa jäähdytinlevyjen asennusta. Jos kotelossasi ei ole tällaista aukkoa, sinun on irrotettava emolevy kotelosta ennen asennusta.
HUOMAUTUS: NAUTILUS 360 RS AIO -jäähdytin (CW-9061060-WW) ei ole yhteensopiva NAUTILUS RS LCD-näytön moduulin (CW-9061029-WW / CW-9061030-WW) kanssa.

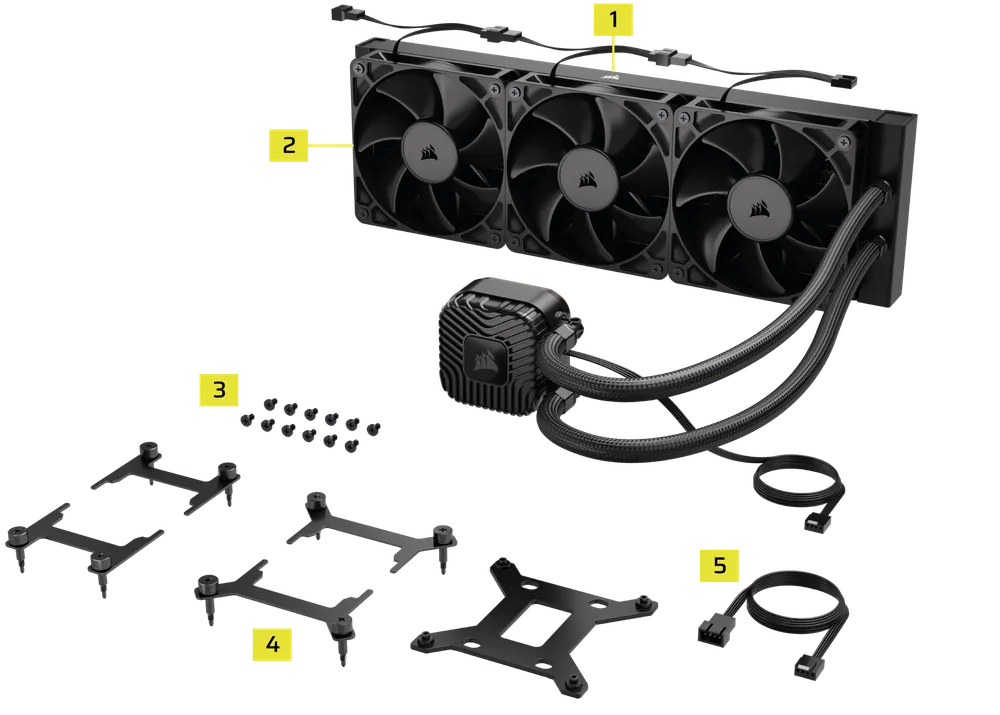

TUTUSTUMINEN
1. NAUTILUS 360 RS
| 1. NAUTILUS 360 RS | 4. Intelin ja AMD:n kiinnikkeet |
| 2. RS120-tuulettimet | 5. PWM-jatkojohto |
| 3. Jäähdyttimen kiinnitysruuvit |

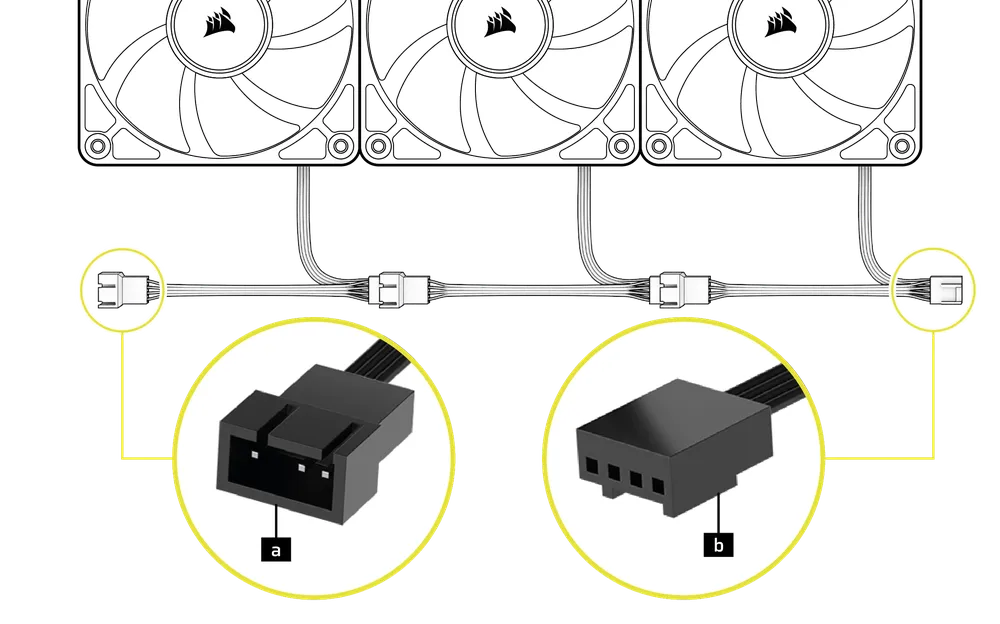

2. RS FANS
| a. Urosliitin (PWM) | b. Naaraspuolinen PWM-liitin |
PAKKAUKSEN SISÄLTÖ
1 kpl Intel LGA 1851 / 1700 -
-kiinnityssarja
1 kpl Intel LGA 1851 / 1700 -
-takalevy
1 kpl AMD AM5 / AM4 -
-kiinnityssarja
(esiasennettu)
12 kpl jäähdyttimen ruuvia
3 kpl RS120-tuuletinta
(Esiasennettu)
1 kpl PWM-jatkojohtoa
VALMISTELE NAUTILUS 360 RS -LAITE ASENNUSTA VARTEN

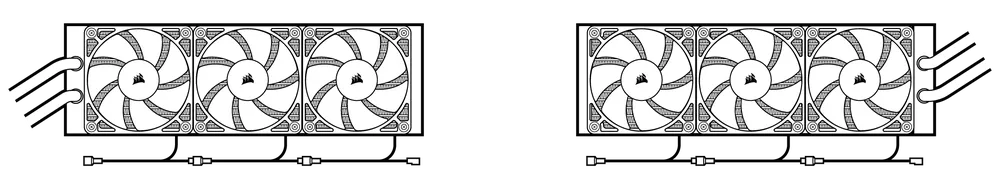

NAUTILUS 360 RS -jäähdytin toimitetaan valmiiksi asennetuilla RS-tuulettimilla. Tuulettimien suuntaa voidaan säätää jäähdyttimen asennussuunnan mukaan, jotta kaapelit pysyvät piilossa.
AMD:n asennus
1. EMOLEHDEN VALMISTELU ASENNUSTA VARTEN
- Poista kuvassa näkyvät nykyiset AMD AM5-/AM4-kiinnikkeet.
2. ASENNA PUMPPYKSIKKÖ
- Kohdista pumppu emolevyn kiinnitysreikien päälle esiasennetun kiinnikkeen kanssa ja kiristä ruuvit muutama kierros kerrallaan ristikkäin, vuorotellen vastakkaisista kulmista, kunnes kaikki neljä ruuvia on kiristetty.
3. ASENNA JÄÄHDYTTIMEN
- Asenna NAUTILUS 360 RS (1) kotelon sisään jäähdytinruuveilla (D) kuvan mukaisesti.
INTEL-ASENNUS
1. PUMPAUSYKSIKÖN VALMISTELU
- Poista esiasennettu AMD AM5 / AM4 -kiinnityssarja (C).
- Kiinnitä Intel LGA 1851 / 1700 -kiinnike (A).
2. ASENNA TAKALEVY
- Kohdista takalevy (B) ja kiinnitä se siten, että sen itsekiinnittyvä puoli on emolevyn takana.
3. ASENNA PUMPPYKSIKKÖ
- Kohdista pumppu asennetun kiinnikkeen kanssa emolevyn kiinnitysreikien päälle ja kiristä ruuvit muutama kierros kerrallaan ristikkäin, vuorotellen vastakkaisista kulmista, kunnes kaikki neljä ruuvia on kiristetty.
4. ASENNA LÄMMITIN
- Asenna NAUTILUS 360 RS (1) kotelon sisään jäähdytinruuveilla (D) kuvan mukaisesti.
LIITÄ NAUTILUS 360 RS -LAITTEESI
1. LIITÄ PUMPPUYKSIKKÖ
- Liitä NAUTILUS 360 RS -pumpun 4-napainen PWM-kaapeli emolevyn AIO_PUMP-liittimeen.
HUOMAUTUS: Jos emolevyssäsi ei ole AIO_PUMP-liitintä, kytke NAUTILUS 360 RS -pumpun 4-napainen PWM-kaapeli CPU_OPT- tai SYS_FAN-liittimeen.

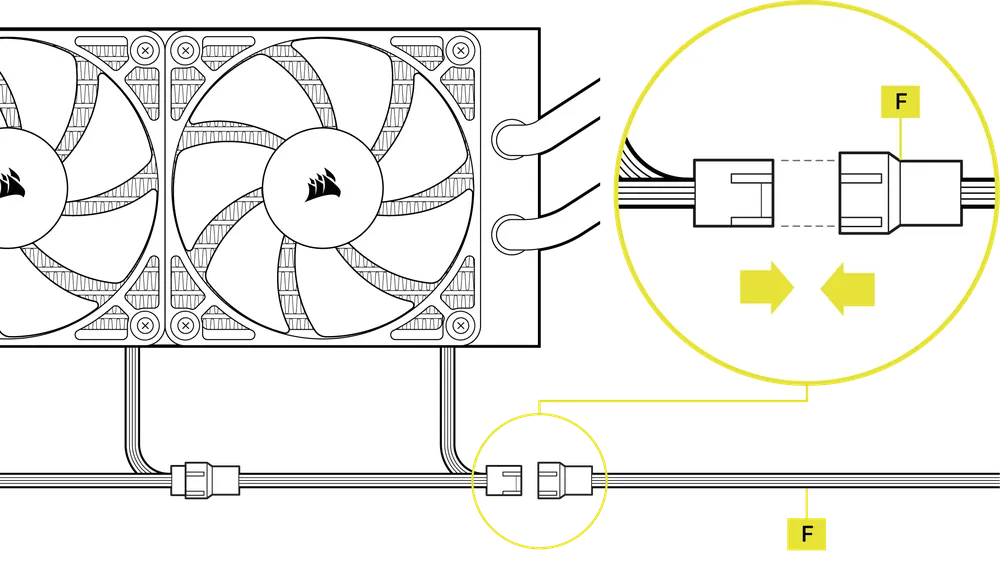

2. LIITÄ PWM-JATKOKAAPELI TUULETTIMIIN
- Liitä tuuletinryhmän naarasliitin PWM-laajennuskaapelin (F) urosliittimeen.
3. LIITÄ PWM-JATKOKAAPELI EMOLEVYYN
- Liitä PWM-jatkojohdon (F) naarasliitin emolevyn CPU_FAN-liittimeen.
LISÄASETUKSET
ASENNA TUULETINHALLINTAOHJELMISTO
CORSAIR NAUTILUS 360 RS liitetään emolevyyn, ja sen tuulettimien ohjaukseen käytetään emolevyn valmistajan toimittamaa ohjelmistoa, jonka avulla voit seurata ja säätää liitettyjen tuuletinryhmien kierrosnopeuksia. Menettelytapa vaihtelee emolevyn valmistajan mukaan, joten lataa, asenna ja käynnistä emolevyn valmistajan toimittama ohjelmisto. Esimerkkejä tällaisista ohjelmistoista ovat muun muassa ASUS Fan Xpert, MSI Afterburner ja GIGABYTE Control Center.
- Käy CORSAIR EXPLORER -sivullamme, josta löydät lisätietoja asennuksesta, asetuksista ja vinkkejä.
USEIN KYSYTYT KYSYMYKSET
Voinko ohjata pumppua ja tuulettimia CORSAIR iCUE -ohjelmiston avulla?
Kyllä. Voit käyttää CORSAIR COMMANDER DUO -valaistus- ja tuuletinohjainta (myydään erikseen) pumpun ja tuulettimien ohjaamiseen iCUE-ohjelmiston kautta. Lisätietoja löydät seuraavista linkeistä:
Mistä tiedän, mihin suuntaan tuulettimen ilmavirta kulkee?
Tuulettimen sivussa oleva nuoli osoittaa ilmavirran suunnan.
Mihin suuntaan minun pitäisi asentaa lämpöpatterini?
Kuvassa 1 on esitetty jäähdyttimen ihanteellinen asennussuunta. Jos kotelon rakenne tai tilanpuute estää tämän, käytä kuvissa 2 ja 3 esitettyjä vaihtoehtoisia asennustapoja. Riippumatta valitsemastasi asennussuunnasta, varmista aina, että jäähdyttimen yläreuna on korkeammalla kuin CPU-pumppu.
Voinko käyttää uudelleen jäähdyttimeen jo levitettyä lämpötahnaa, kun asennan sen takaisin paikoilleen?
NAUTILUS 360 RS -prosessorijäähdyttimen uudelleenasennus edellyttää, että poistat valmiiksi levitetyn lämpötahnaa ja levität uuden kerroksen lämpötahnaa. Suosittelemme käyttämään erikseen myytävää CORSAIR XTM70 -tuotetta.
Mitä minun pitäisi tehdä, jos NAUTILUS 360 RS -prosessorijäähdyttimen jokin tietty osa on kadonnut tai vaurioitunut?
NAUTILUS 360 RS -prosessorijäähdyttimien varaosia myydään CORSAIRin verkkokaupassa.
TEHOARVO
NAUTILUS RS -pumppu: 12 V DC, enintään 1 A
RS120-tuulettimet: 12 V DC, 0,4 A
TAKU
CORSAIR NAUTILUS 360 RS -jäähdyttimellä on 5 vuoden takuu.
