CORSAIR AIR 5400에서 GPU를 수직으로 장착하는 방법

CORSAIR AIR 5400은 최신 그래픽 카드를 일반적인 방향으로 장착했을 때 냉각 성능이 뛰어난 케이스입니다. 그렇다면 세로 방향으로 장착하는 것은 어떨까요? 기본 구성으로는 불가능하지만, 3D 프린터를 사용할 수 있다면 해결책이 있습니다.

GPU를 수직으로 장착할 수 있도록 특별히 제작한 브라켓 세트를 준비했습니다. 이 브라켓은 Printables의 공식 CORSAIR 계정을 통해 무료로 다운로드하실 수 있습니다.

이 마운트는 두 가지 버전이 있습니다. 두 버전 모두 케이스에 장착할 수 있지만, 보시다시피 한 쪽은 다른 쪽보다 짧습니다. 위에 표시된 짧은 버전은 대형 GPU에 적합하지만, 여유 공간이 제한적이므로 로우 프로파일 또는 각진 HDMI 또는 DisplayPort 케이블을 사용해야 합니다. 긴 버전은 PCIe 백플레이트와 GPU 사이에 더 많은 공간을 확보해 주므로 일반 케이블을 사용할 수 있습니다.

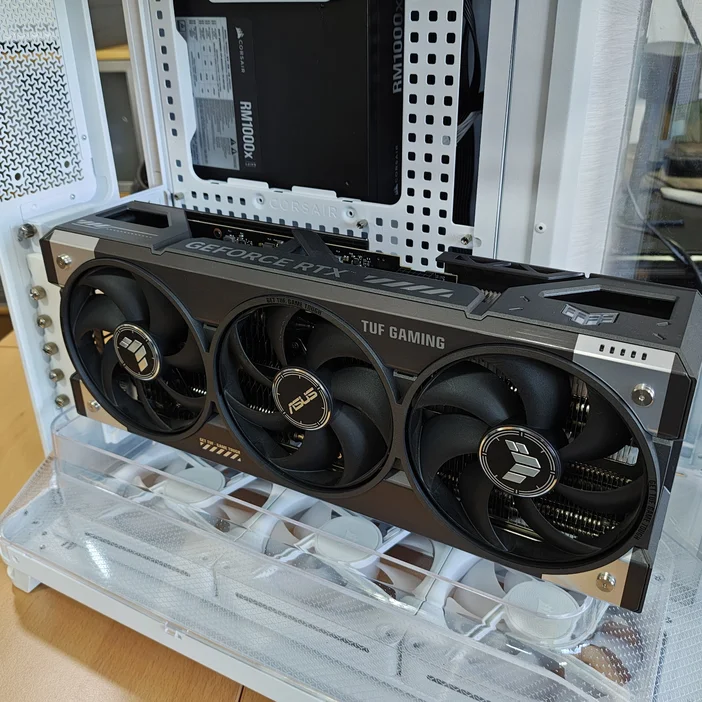

인쇄 소재의 경우, PLA의 유리화 온도 때문에 PETG나 ASA를 권장하며, 필러 비율은 25% 이상으로 설정해야 합니다(이렇게 하면 시간이 지나도 지지대가 처지는 것을 방지할 수 있습니다). 위 이미지의 수직 마운트는 Prusament PETG Signal White를 사용하여 25%의 인필로 출력되었습니다. GPU의 길이가 길기 때문에, 짧은 카드용 처짐 방지 브래킷은 슈라우드에 닿아 고정되므로 출력하지 않았습니다.

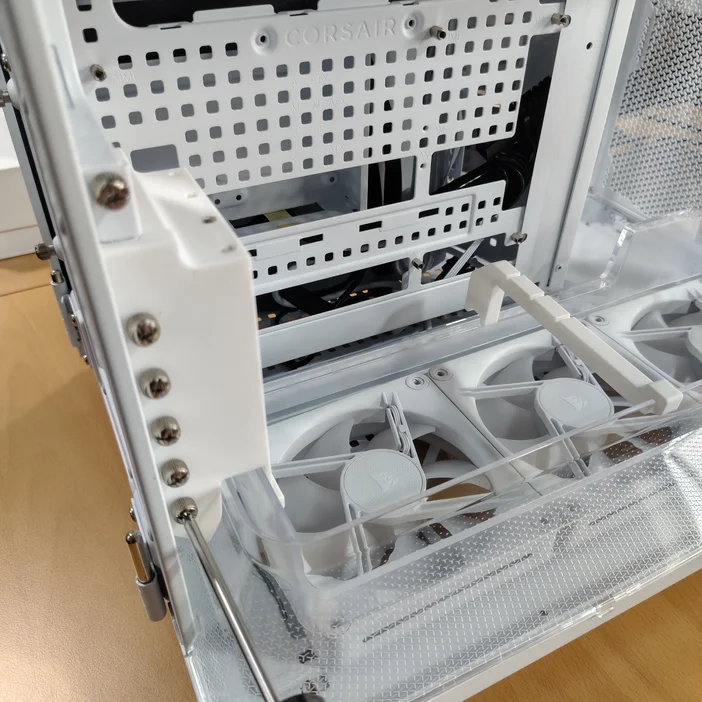

• 먼저, 수직 마운트를 케이스에 부착하십시오. PCI 백플레이트 나사와 백플레이트를 제거한 다음, 방금 제거한 나사를 사용하여 마운트를 다시 고정하십시오.

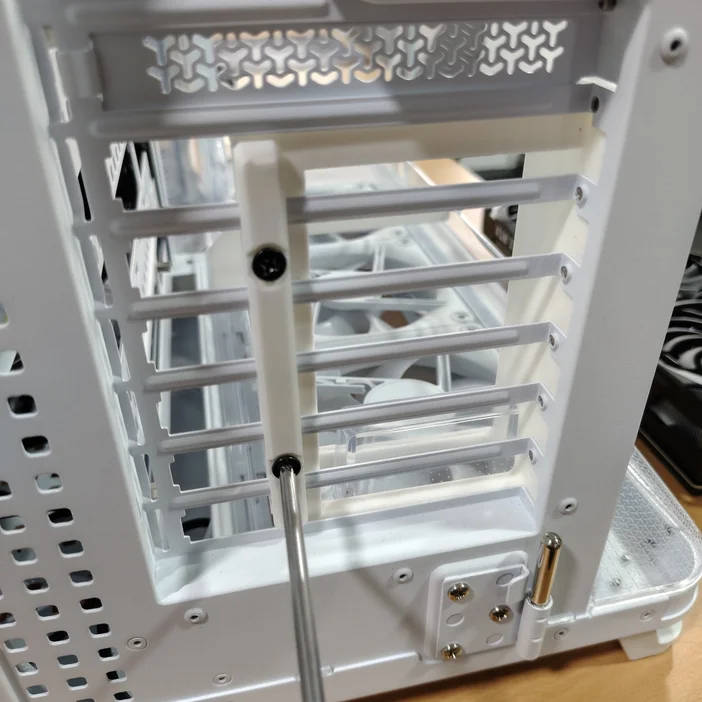

• 이제 케이스 뒷면에서 케이스 팬 고정 나사 두 개를 사용하여 클램핑 암을 마운트 뒷면의 구멍에 맞춘 뒤 나사를 조여 주세요.

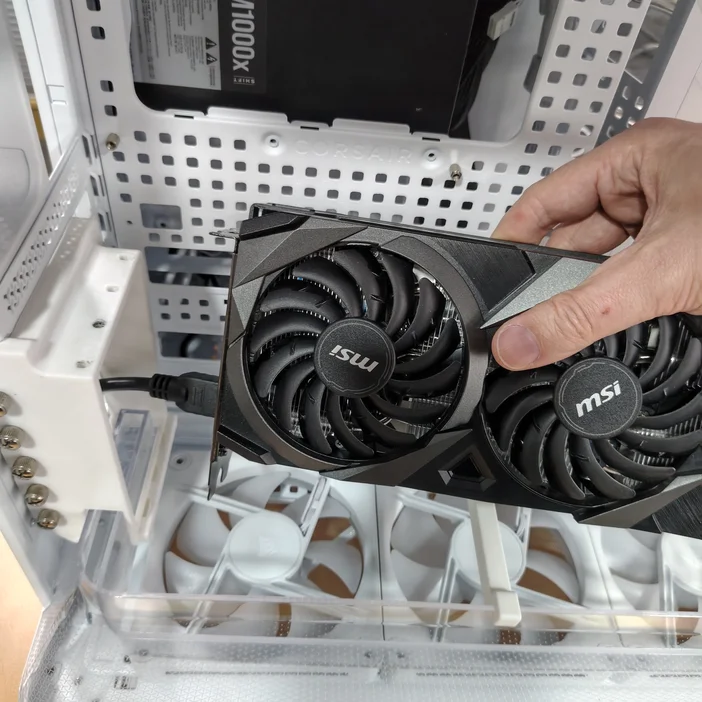

• PCIe 라이저 케이블을 메인보드와 그래픽 카드 양쪽에 모두 연결하십시오. (초기 버전의 케이스의 경우, 설치 편의성을 위해 모니터 케이블을 먼저 PCIe 브라켓의 구멍을 통해 통과시키는 것이 좋습니다.)

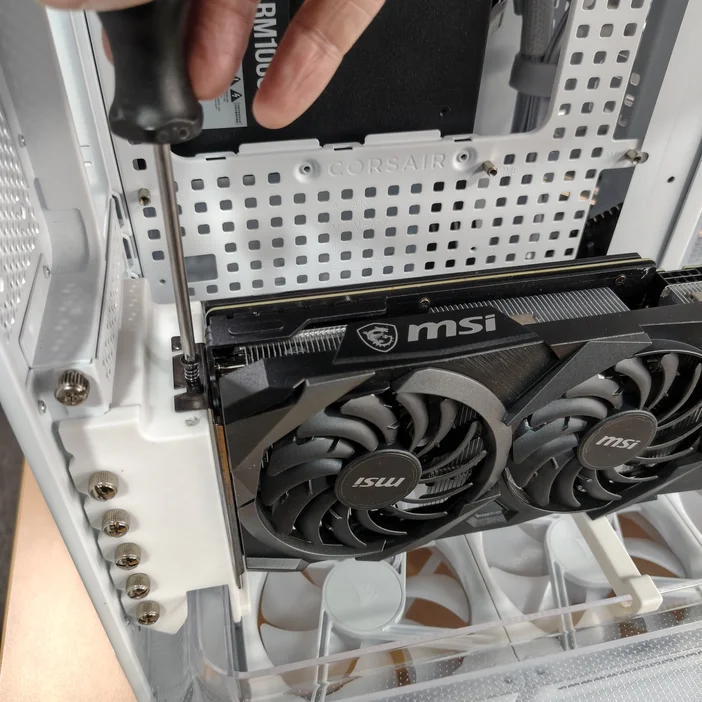

• 마지막으로, GPU를 라이저 케이블에 장착하고 팬 고정 나사를 사용하여 수직 마운트에 고정하십시오. 카드가 똑바로 고정되지 않으면 나사를 살짝 풀고 위치를 조정하십시오. 지지 암을 사용하는 경우, 홈을 활용하여 모든 부품을 정렬하십시오.

GPU를 수직으로 장착했을 때 주는 강렬한 인상은 부인할 수 없지만, AIR 5400이 원래 이런 용도로 설계된 제품이 아닌 만큼, 이렇게 하면 온도나 공기 흐름에 문제가 생기지 않을까요?

한편으로는 GPU 뒤쪽에서 메인보드 전면으로 향하는 공기 흐름 경로가 생겼기 때문에, VRM, RAM 및 M.2 온도가 이전보다 약간 낮아진 것을 확인할 수 있을 것입니다.

반면, GPU 팬의 회전 방향이 하단의 흡기 팬 쪽에서 측면 패널 쪽으로 바뀌었기 때문에 GPU의 작동 온도가 약간 더 높아질 것입니다. 하지만 그 차이는 그리 크지 않을 것으로 보입니다. 실제로 테스트 결과, GPU를 일반적인 수평 방향으로 장착했을 때와 비교해 2°C에서 4°C 정도 상승하는 것으로 나타났습니다.

여기서 한 가지 유의할 점은 모든 GPU 쿨러가 똑같이 만들어진 것은 아니기 때문에 실제 결과는 다를 수 있다는 것입니다. 하지만 AIR 5400에 GPU를 수직으로 장착하면 위험할 정도로 온도가 높아질까 봐 걱정된다면 안심하셔도 됩니다. GPU는 안전할 것입니다.

아래는 지지대에 놓인 더 짧은 GPU의 예시입니다.
