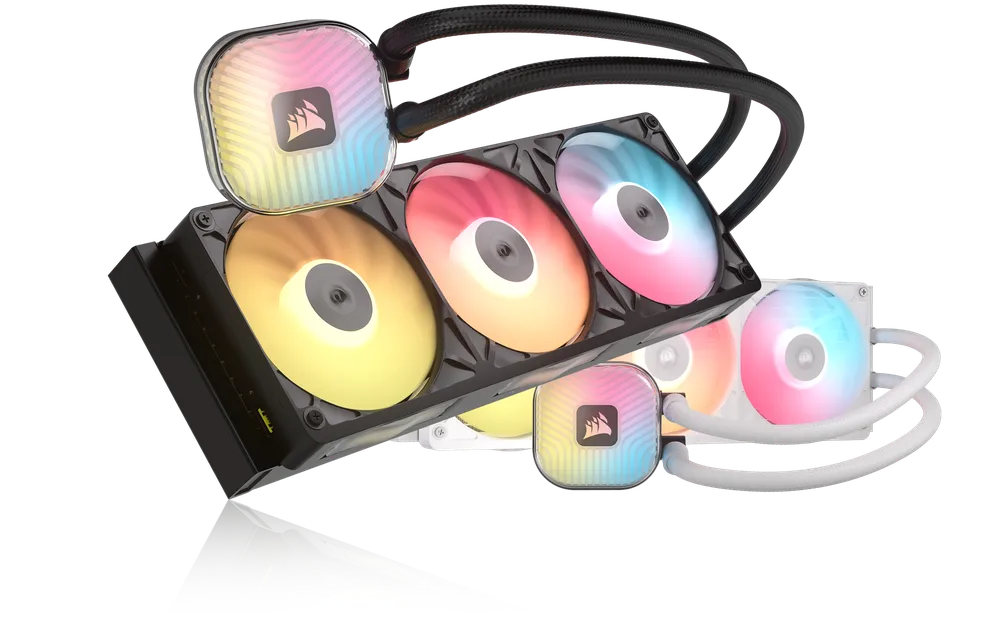

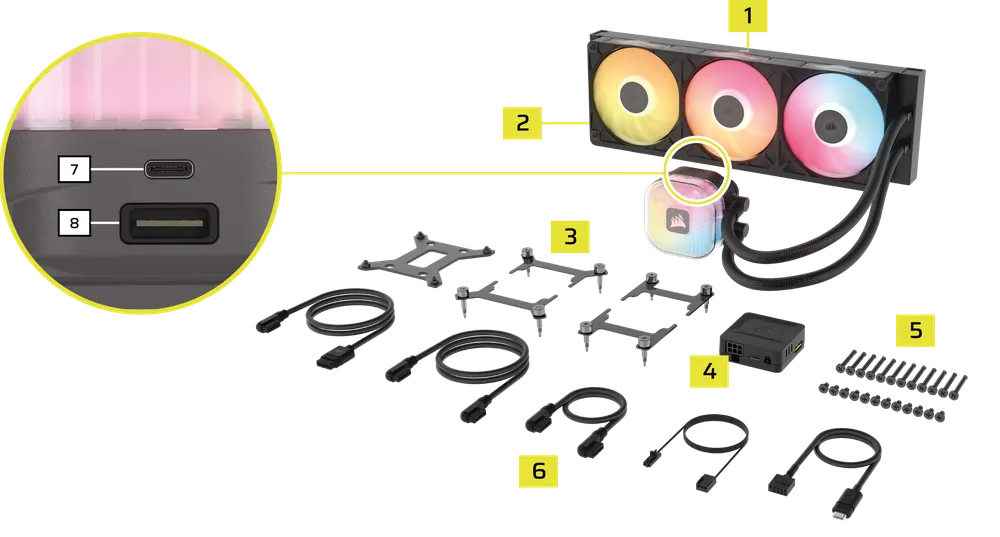

iCUE LINK TITAN II 360 RX RGB

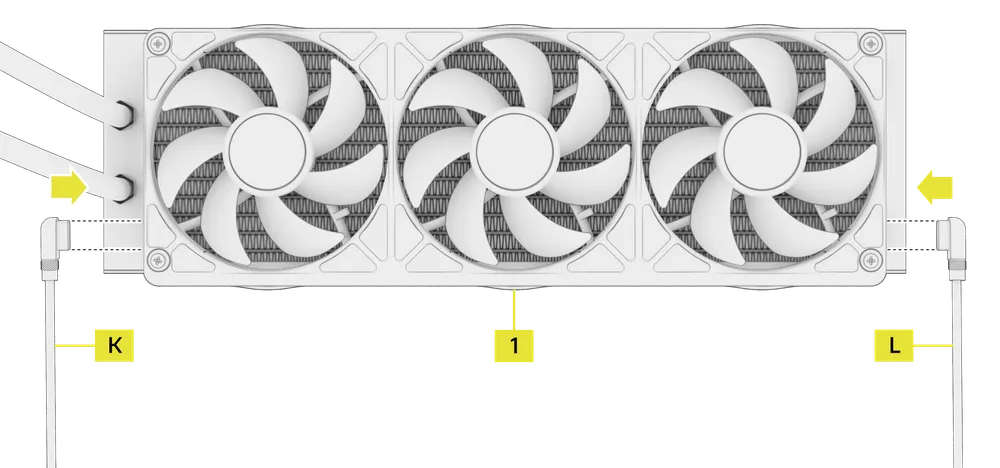

• Schließen Sie ein Ende des 600 mm langen iCUE LINK-Kabels (L) wie unten abgebildet an das Lüftergehäuse des iCUE LINK TITAN II 360 RX RGB (1) an.

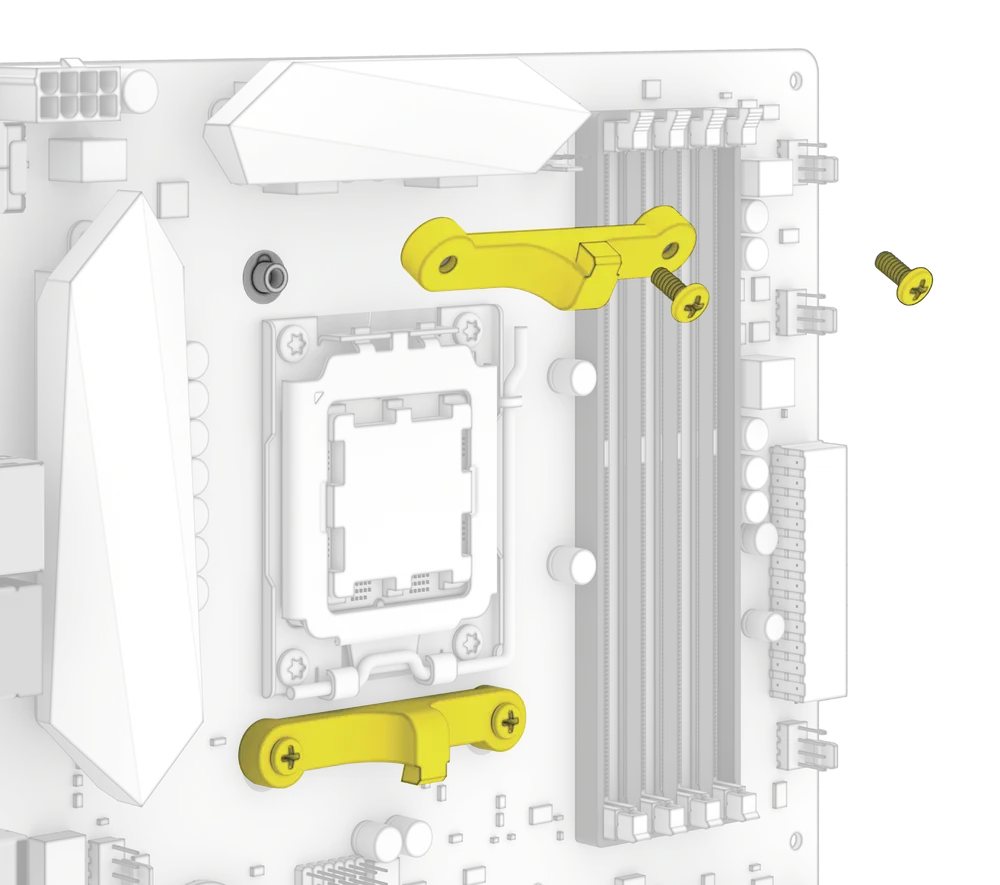

• Entfernen Sie die abgebildeten vorhandenen AMD AM5/AM4-Befestigungshalterungen.

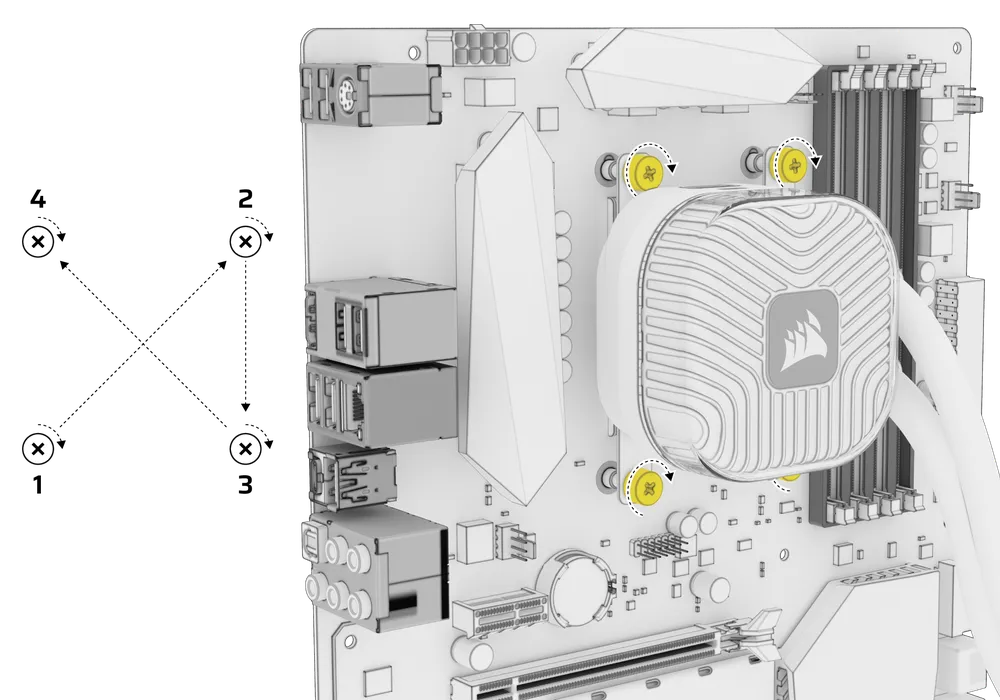

• Richten Sie die Schrauben aus und setzen Sie die Pumpe auf die Rückplatte. Ziehen Sie die Schrauben dann jeweils um einige Umdrehungen im Kreuzmuster an, wobei Sie zwischen den gegenüberliegenden Ecken wechseln, bis alle vier fest angezogen sind.

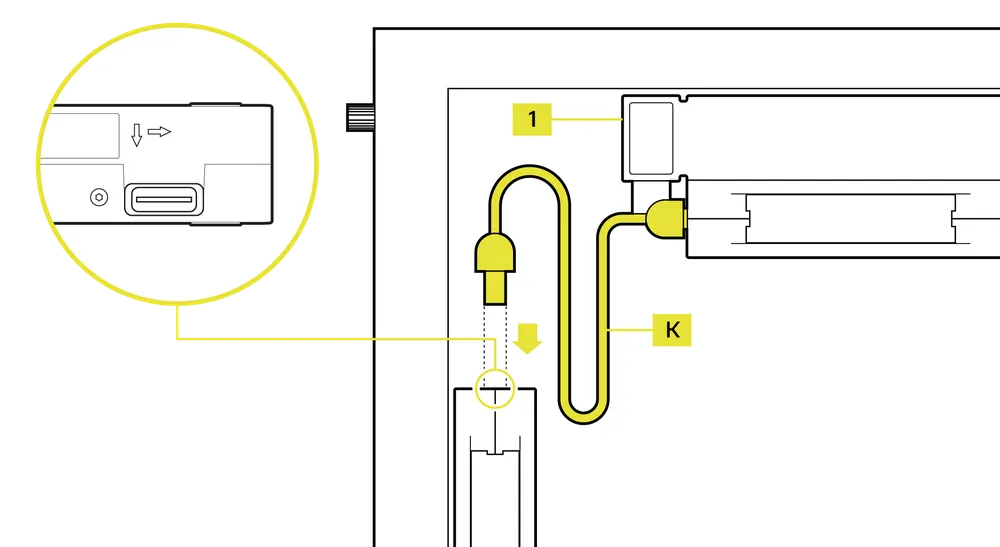

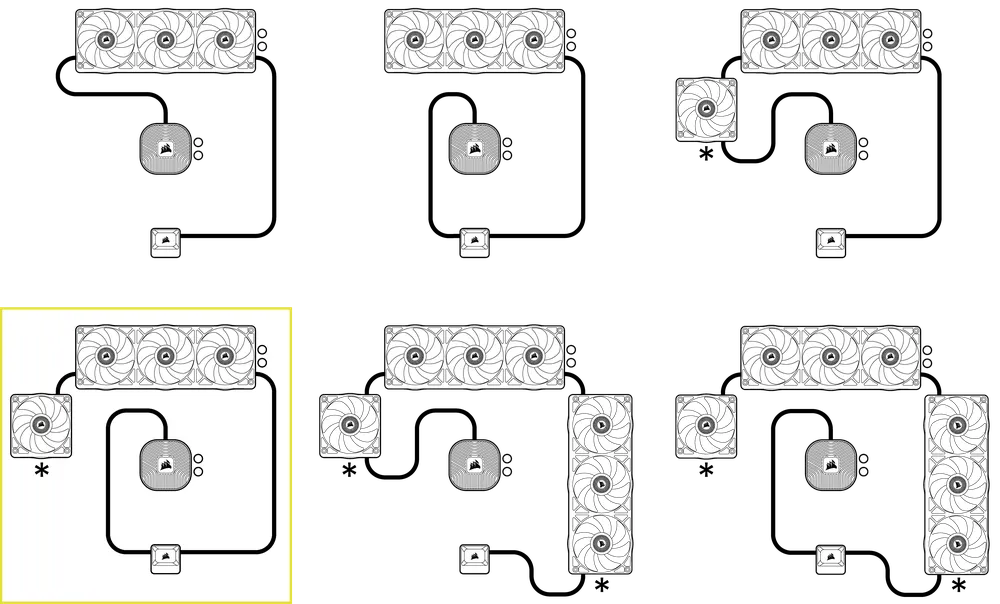

• Wenn Sie einen zusätzlichen iCUE LINK-Lüfter im hinteren Bereich installieren, schließen Sie diesen bitte über das andere Ende des 250 mm langen iCUE LINK-Kabels mit zwei 90°-Steckern (K) an Ihre bestehende Konfiguration an.

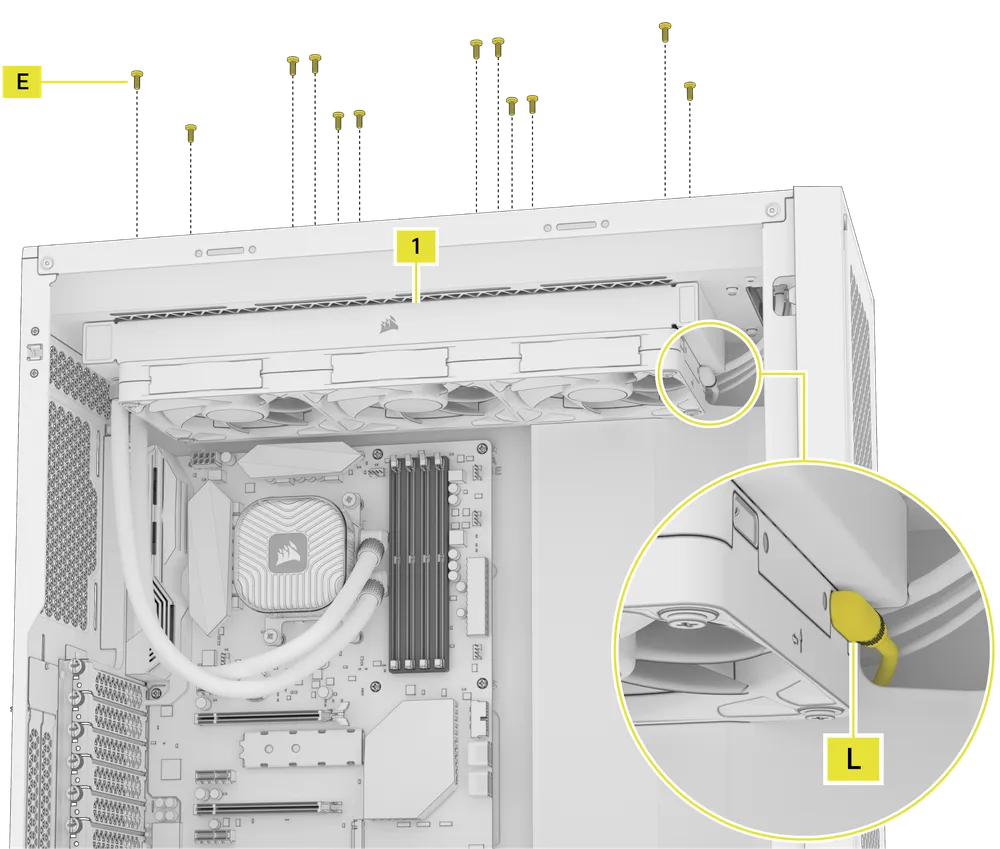

• Befestigen Sie den iCUE LINK TITAN II 360 RX RGB (1) mit den Kühler-Schrauben (E) wie abgebildet im Gehäuse.
• Verlegen Sie das 600 mm lange iCUE LINK-Kabel mit zwei 90°-Steckern (L) hinter dem Mainboard.

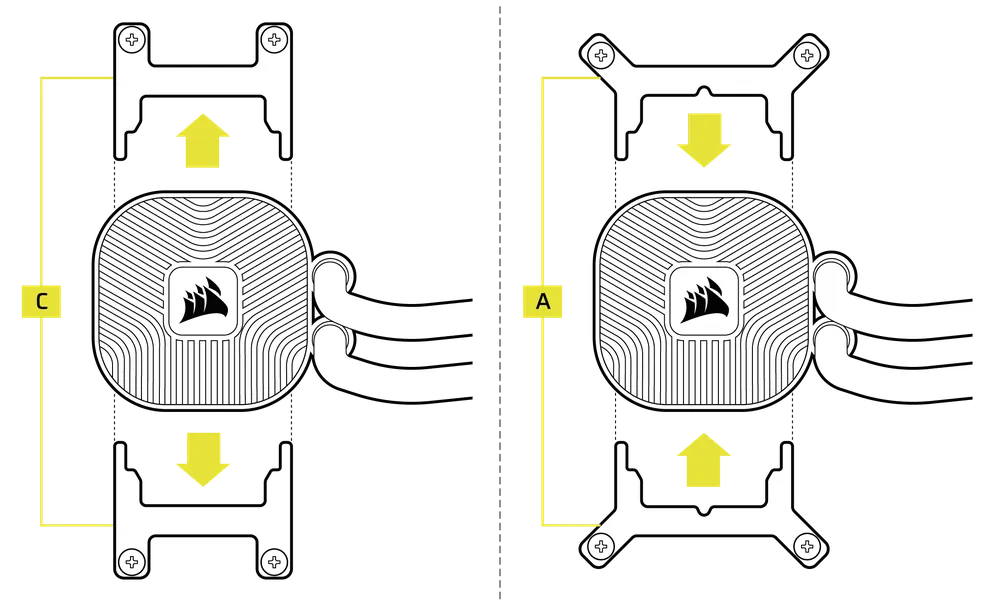

• Entfernen Sie den vorinstallierten AMD AM5/AM4-Befestigungssatz (C).
• Befestigen Sie die Intel LGA 1851/1700-Halterung (A).

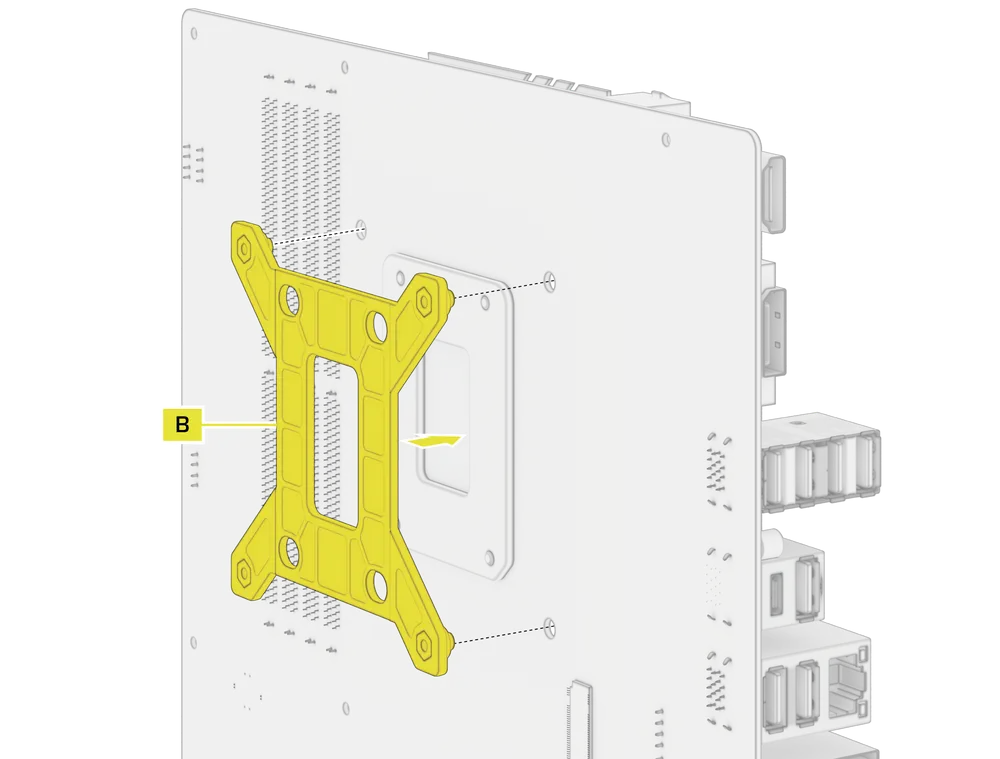

• Richten Sie die Rückplatte (B) aus und befestigen Sie sie anschließend mit der selbstklebenden Seite auf der Rückseite des Mainboards.

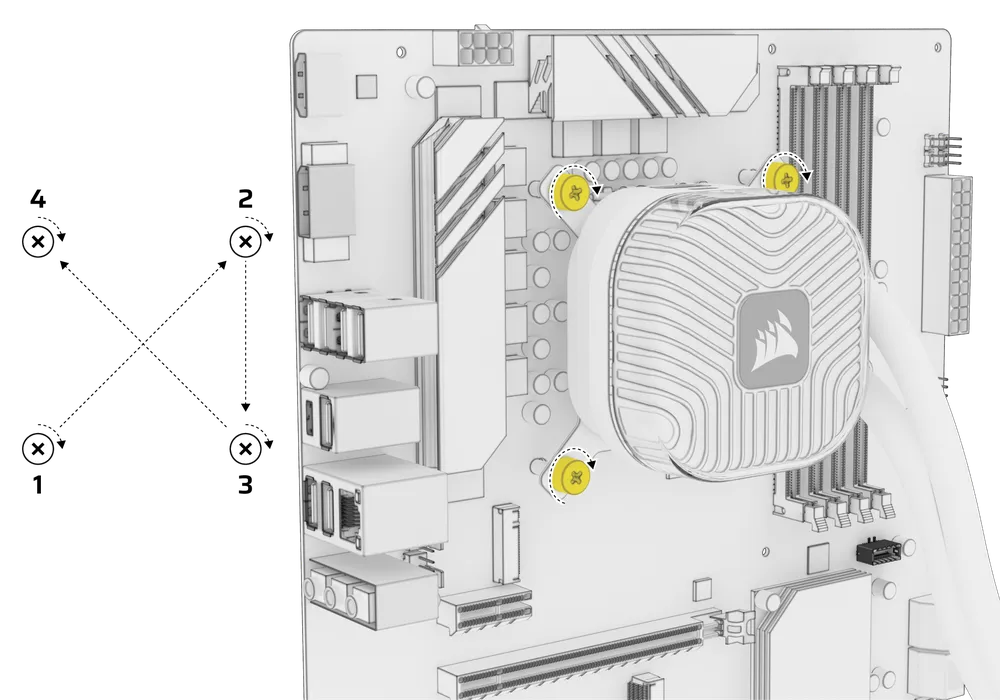

• Richten Sie die Schrauben aus und setzen Sie die Pumpe auf die Rückplatte. Ziehen Sie die Schrauben dann jeweils um einige Umdrehungen im Kreuzmuster an, wobei Sie zwischen den gegenüberliegenden Ecken wechseln, bis alle vier fest angezogen sind.

• Wenn Sie einen zusätzlichen iCUE LINK-Lüfter im hinteren Bereich installieren, schließen Sie diesen bitte über das andere Ende des 250 mm langen iCUE LINK-Kabels mit zwei 90°-Steckern (K) an Ihre bestehende Konfiguration an.

• Befestigen Sie den iCUE LINK TITAN II 360 RX RGB (1) mit den Kühler-Schrauben (E) wie abgebildet im Gehäuse.
• Verlegen Sie das 600 mm lange iCUE LINK-Kabel mit zwei 90°-Steckern (L) hinter dem Mainboard.

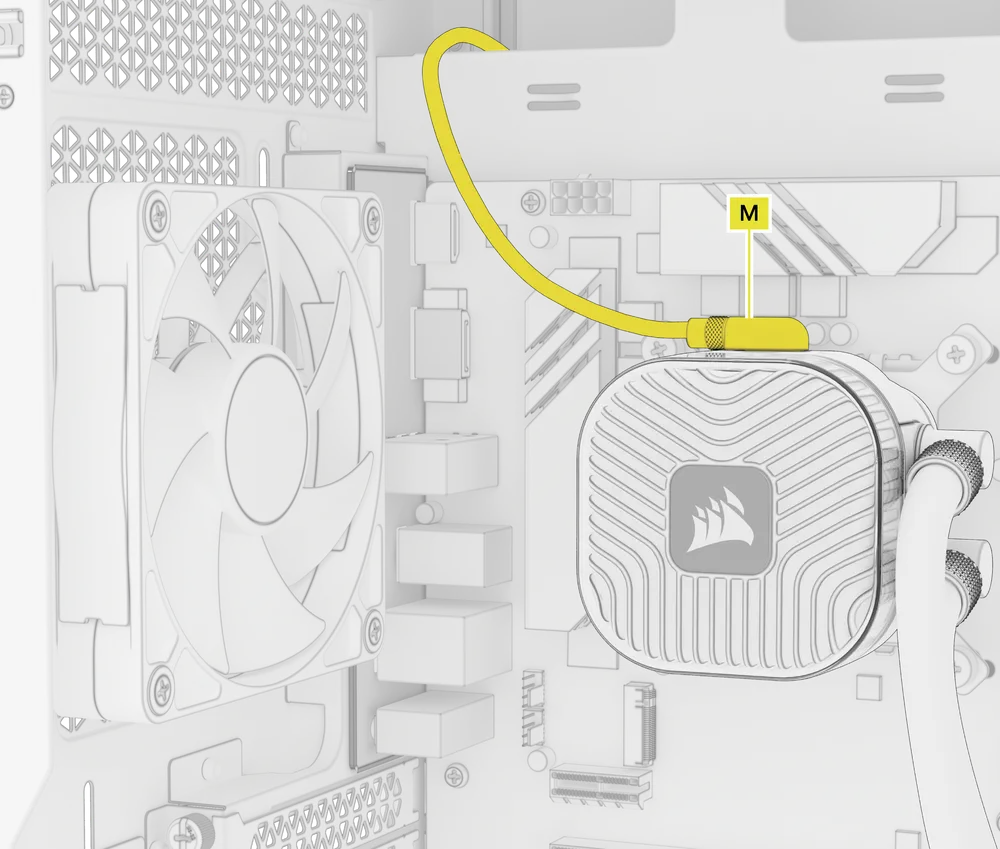

• Stecken Sie den 90°-Stecker des 600 mm langen iCUE LINK-Kabels (M) in die Pumpe.

* Produkt nicht im Lieferumfang enthalten

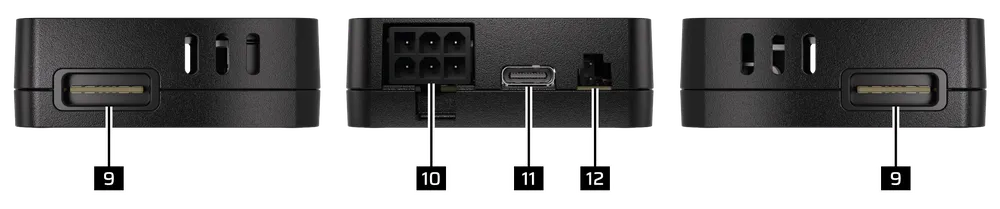

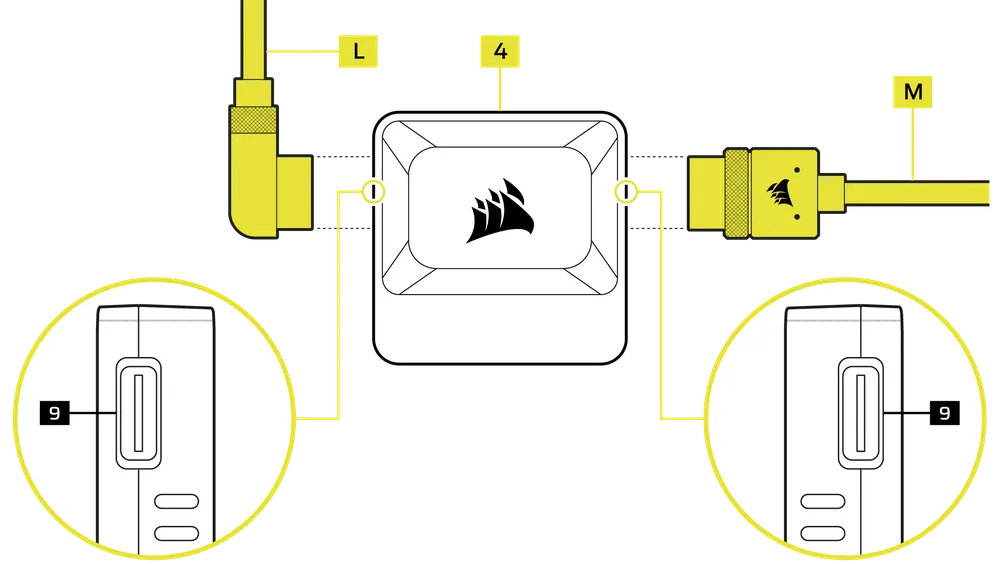

• Schließen Sie die iCUE LINK-Kabel (L, M) an die iCUE LINK-Anschlüsse (9) des iCUE LINK System-Hubs (4) an.

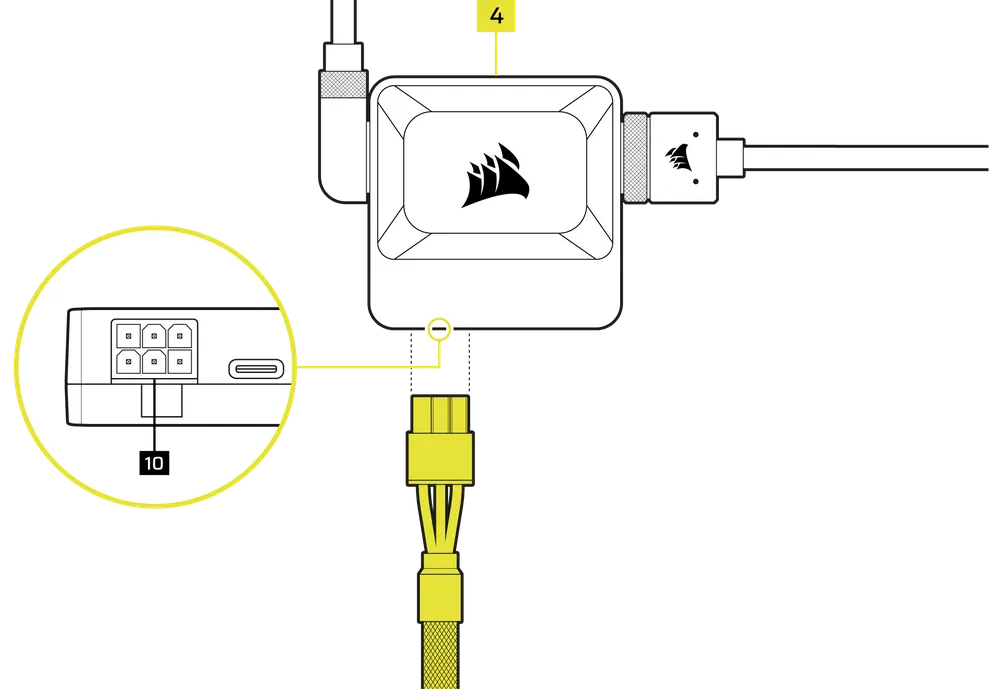

• Schließen Sie ein 6-poliges PCIe-Stromkabel vom Netzteil (PSU) an den Stromeingang (10) des iCUE LINK System Hubs (4) an.

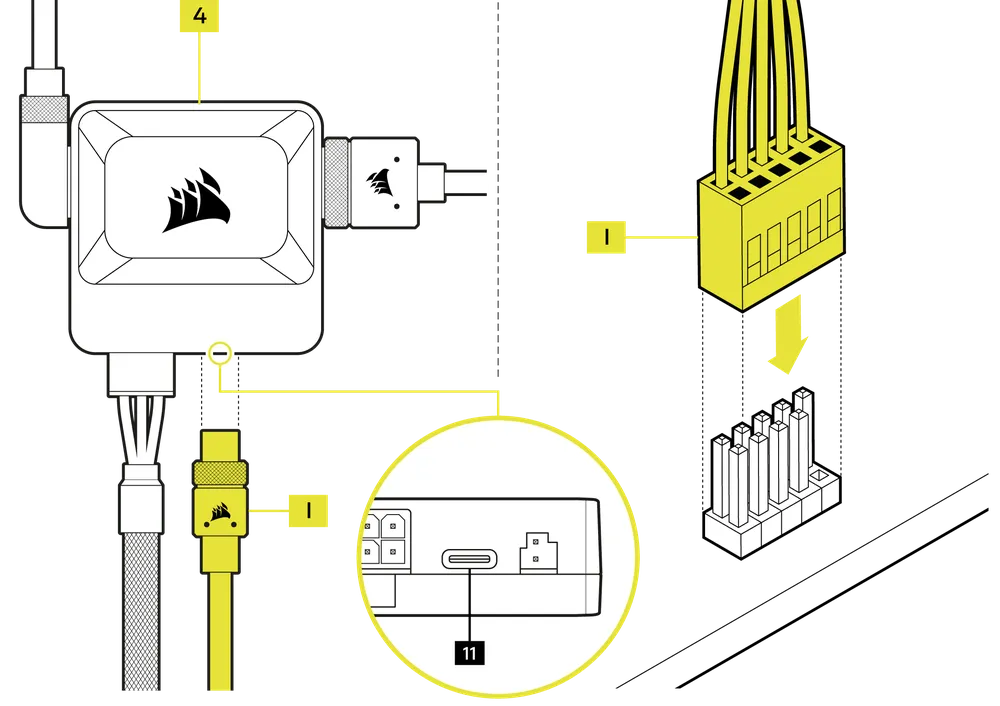

• Schließen Sie das USB-Typ-C-zu-USB-2.0-Kabel (I) an den USB-Eingang (11) des iCUE LINK System-Hubs (4) an.
• Schließen Sie das andere Ende des USB-Typ-C-zu-USB-2.0-Kabels (I) an einen USB-2.0-Anschluss auf der Hauptplatine an.

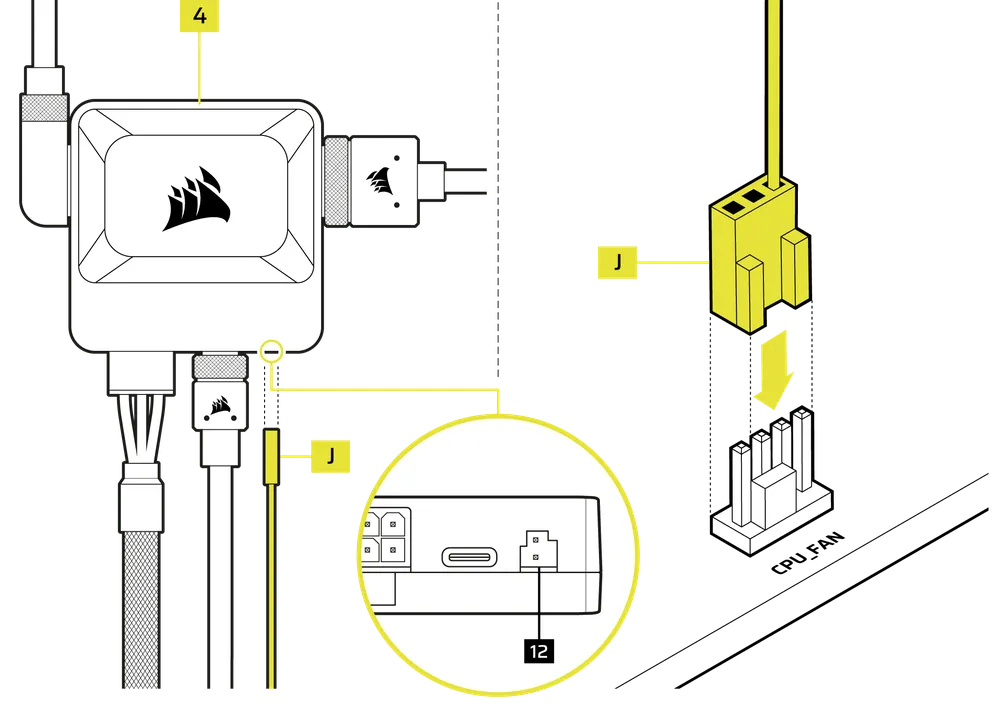

• Schließen Sie das 2-polige Ende des Drehzahlmesserkabels (J) an den Drehzahlmesserausgang (12) des iCUE LINK System-Hubs (4) an.
• Schließen Sie das andere Ende des Drehzahlmesskabels (J) an den CPU_FAN-Stecker auf der Hauptplatine an.​

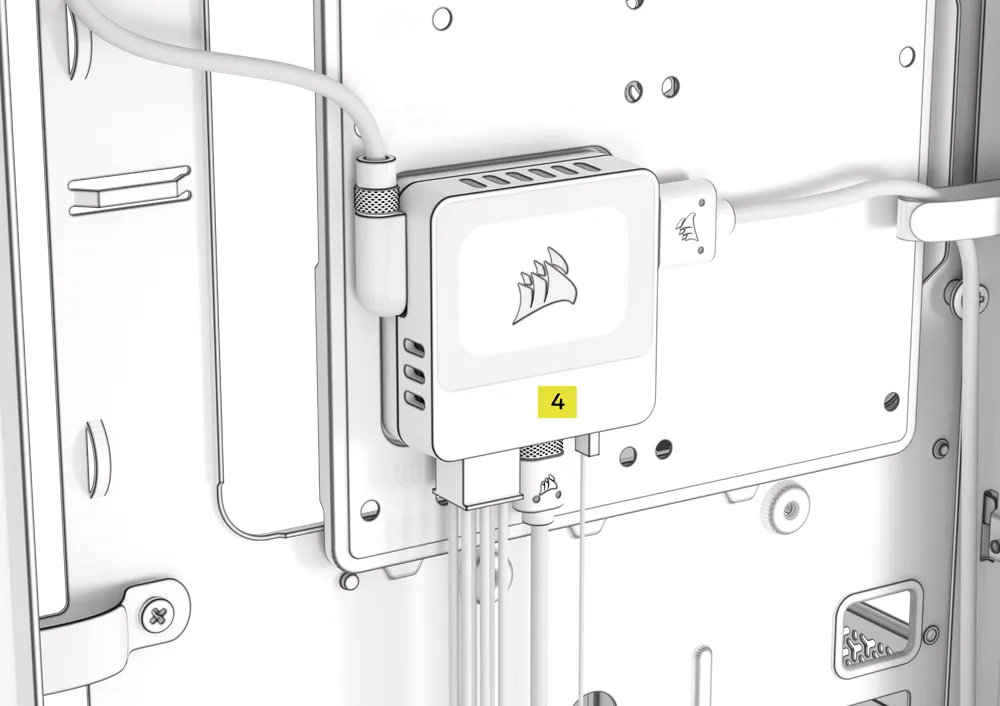

• Befestigen Sie den System-Hub (4) im Gehäuse magnetisch oder mit dem mitgelieferten Klebeband.

• Laden Sie die neueste Version der iCUE-Software herunter und installieren Sie sie.

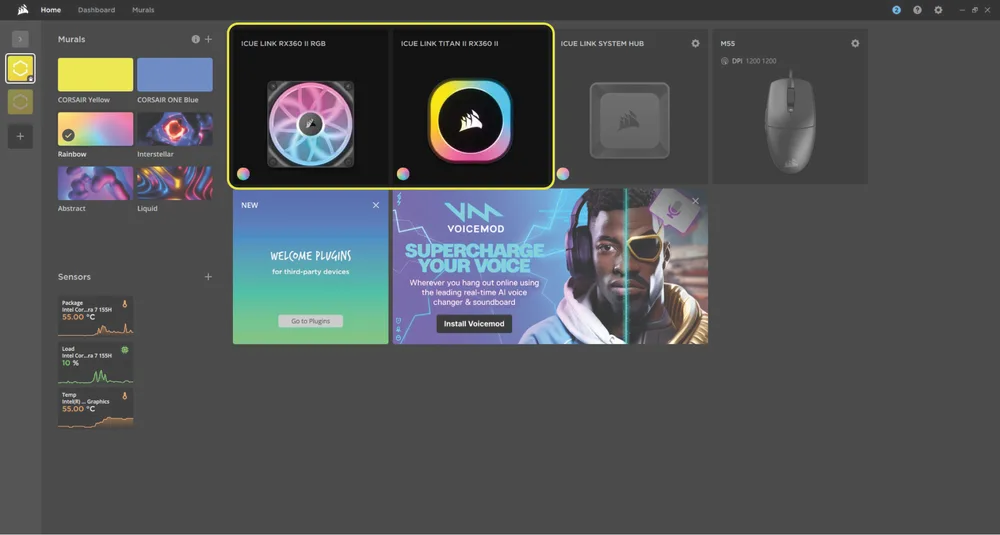

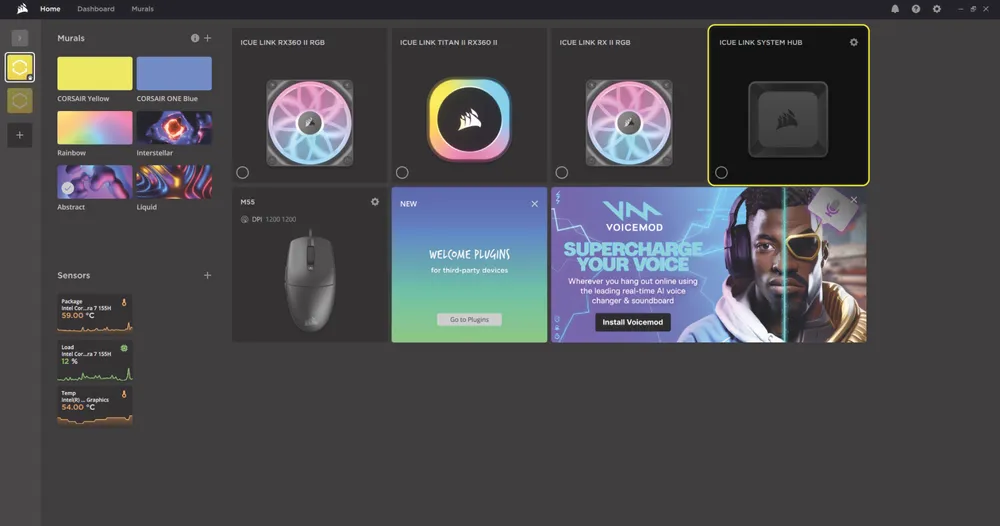

• Sobald iCUE installiert ist, starten Sie die Software. Die Kacheln „iCUE LINK RX360 II RGB“ und „iCUE LINK TITAN II RX360 II“ werden in der iCUE-Benutzeroberfläche angezeigt.

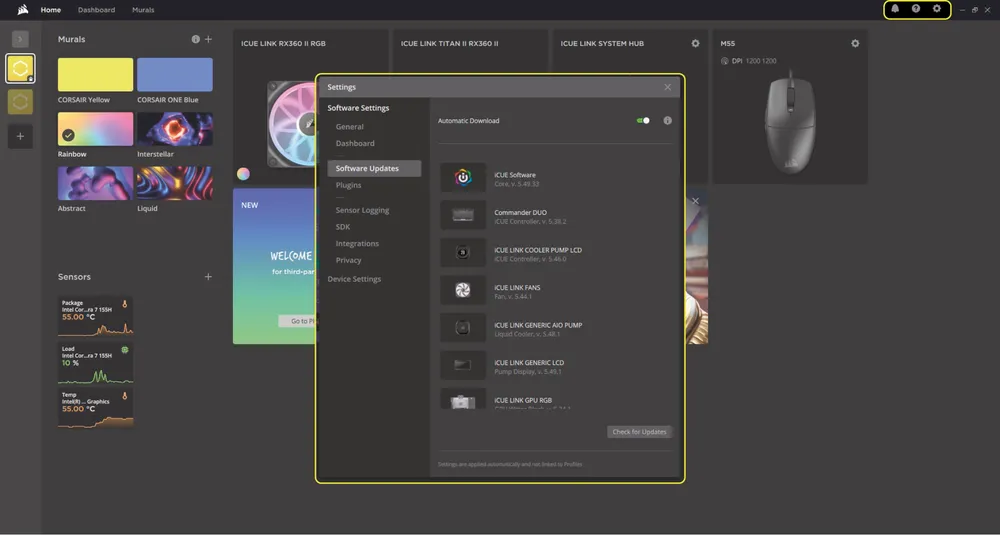

• Sollte eines der verbundenen Geräte ein Firmware-Update benötigen, werden Sie über eine Benachrichtigung in der oberen rechten Ecke dazu aufgefordert, ein Update durchzuführen. Sie können auch auf die Einstellungen (Zahnrad-Symbol in der oberen rechten Ecke) klicken und manuell nach Software- und Firmware-Updates suchen.

Obwohl der iCUE LINK System Hub und der iCUE LINK TITAN II 360 RX RGB kein Hot-Plugging unterstützen, können Sie neu angeschlossene Geräte dennoch schnell erkennen, ohne Ihren PC herunterfahren zu müssen. Befolgen Sie dazu die folgenden Schritte:

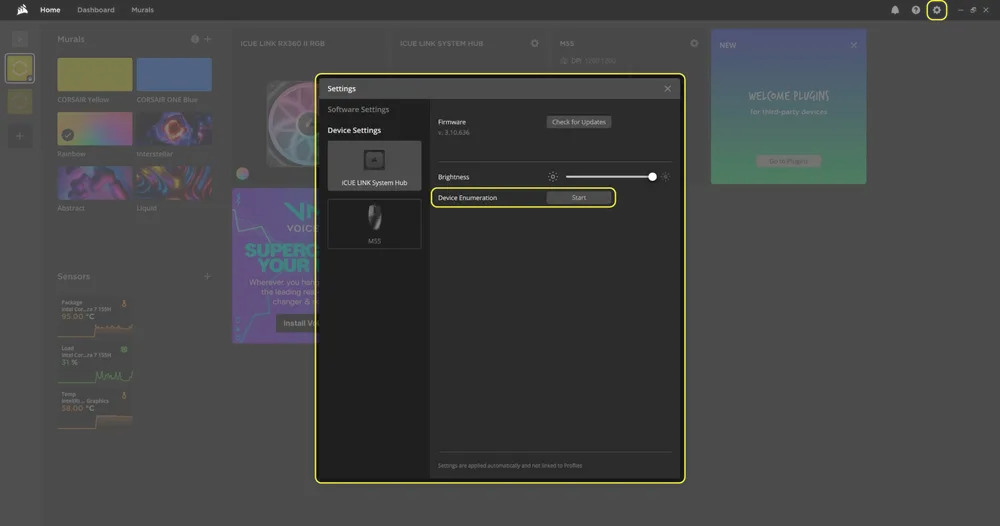

• Klicken Sie auf das Zahnrad-Symbol für die Einstellungen in der Kachel „iCUE LINK System Hub“.

• Klicken Sie auf „Start“ neben „Geräteauflistung“, um alle angeschlossenen Geräte erneut zu erkennen.

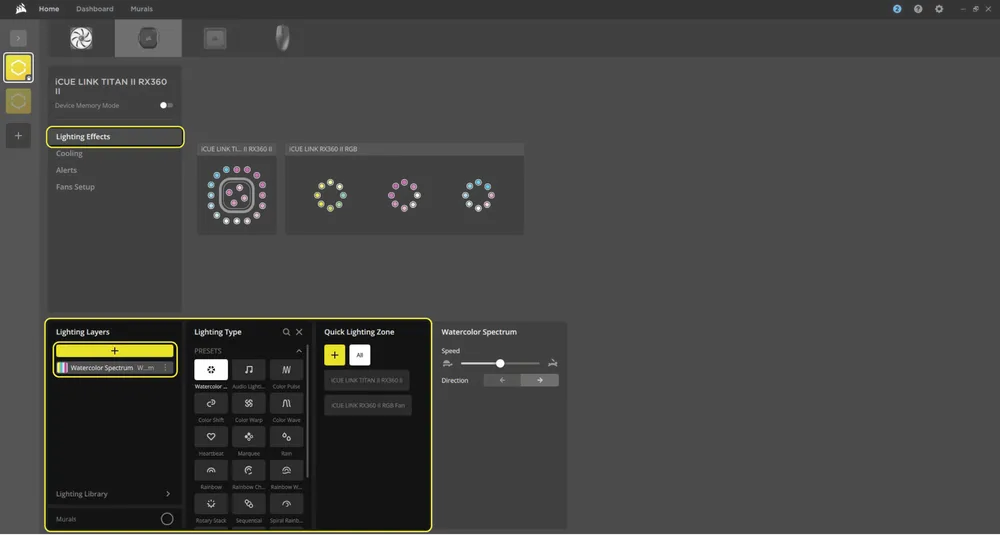

Wählen Sie aus, welcher Lichteffekt angezeigt werden soll, wenn die iCUE-Software ausgeführt wird:

• Wählen Sie entweder die Kachel „iCUE LINK RX360 II RGB“ oder die Kachel „iCUE LINK TITAN II RX360 II“ aus.

• Wählen Sie im linken Bereich „Lichteffekte“ aus.
• Falls vorhanden, klicken Sie im Bereich „Beleuchtungsebenen“ auf eine vorhandene Ebene, um diese zu bearbeiten, oder klicken Sie auf die Schaltfläche „+“, um eine neue Beleuchtungsebene zu erstellen.
• Wählen Sie den gewünschten Lichteffekt aus, indem Sie auf eine der verfügbaren Optionen im Bereich „Beleuchtungsart“ klicken.
• Wählen Sie im Bereich „Schnellbeleuchtungszonen“ das Produkt aus, auf das Sie den ausgewählten Effekt anwenden möchten. Wählen Sie „Alle“, um den ausgewählten Effekt auf alle aufgelisteten Produkte anzuwenden.

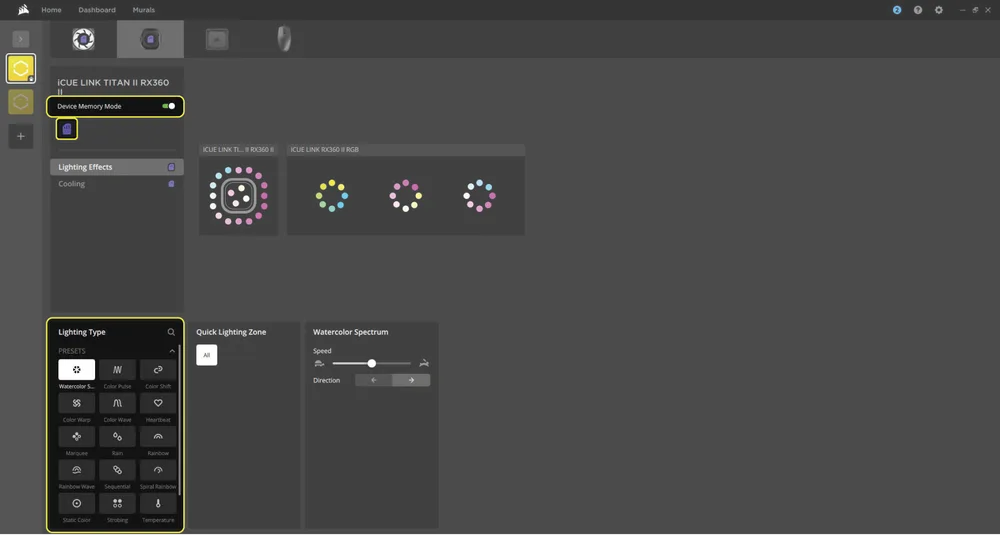

Wählen Sie aus, welcher Lichteffekt angezeigt werden soll, wenn die iCUE-Software nicht ausgeführt wird – in der Regel während der Startphase des Computers:

• Schalten Sie den Gerätespeichermodus um, indem Sie auf die Schaltfläche klicken.
• Wählen Sie den gewünschten Lichteffekt aus, indem Sie auf eine der verfügbaren Optionen im Bereich „Beleuchtungsart“ klicken.
• Klicken Sie auf das Speicherkartensymbol, um die Einstellung zu speichern.

• Wählen Sie im linken Bereich „Lüfterkonfiguration“ aus.
• Klicken Sie im untenstehenden Infofenster auf die Schaltfläche „Assistenten ausführen“.

Falls Sie zusätzliche Lüfter in Ihrem System installiert haben, führen Sie den AIO-Lüfter-Einrichtungsassistenten aus, um festzustellen, welche Lüfter am Kühler montiert sind. Auf diese Weise lässt sich bei der Konfiguration verschiedener Kühlvoreinstellungen leicht erkennen, welche Lüfter am Kühler montiert sind und welche nicht.

• Wählen Sie den/die am Kühler montierten Lüfter aus, indem Sie auf die Benutzeroberfläche klicken, und klicken Sie anschließend auf „Fertigstellen“.

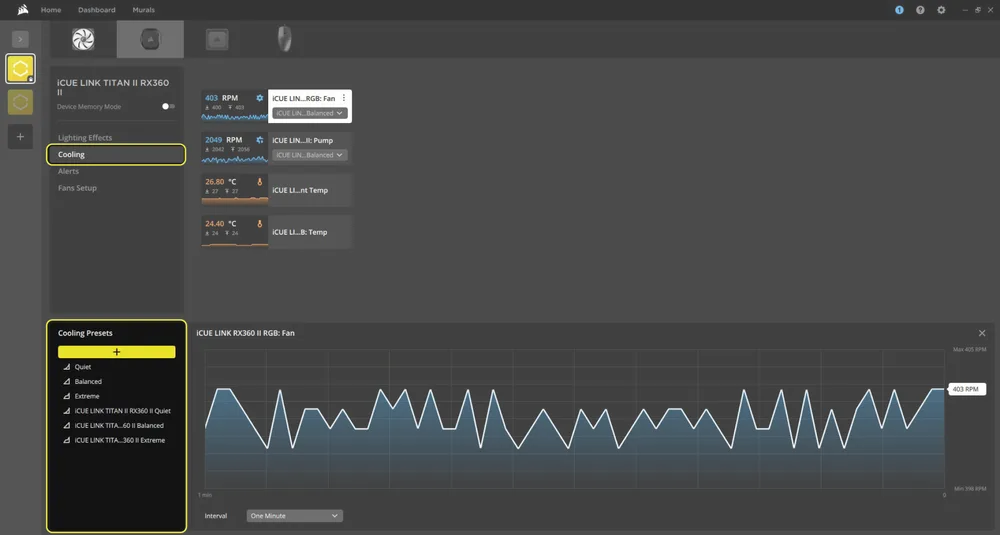

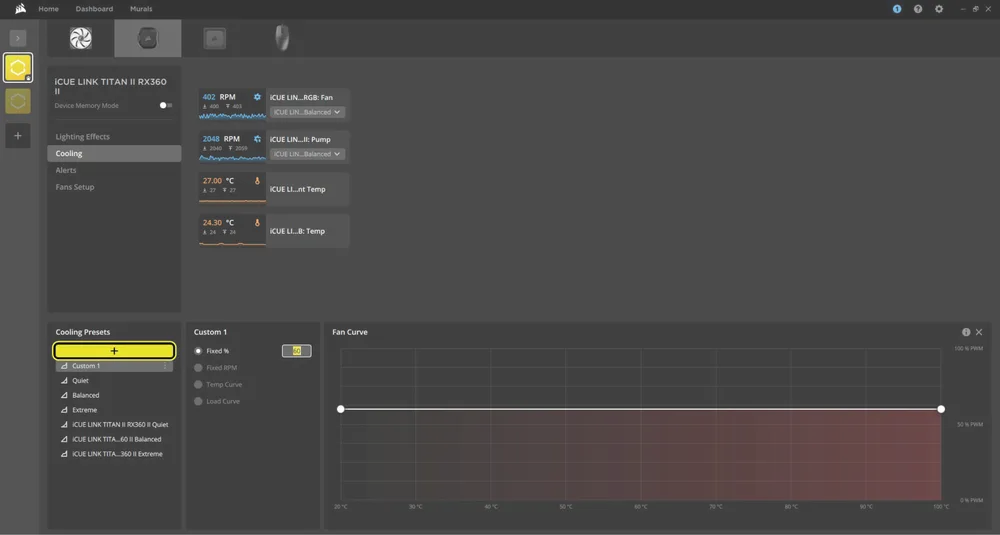

• Wählen Sie im linken Bereich „Kühlung“ aus.
• Wählen Sie für jedes Gerät die gewünschte Kühlvoreinstellung aus.

Alternativ können Sie auf das „+“-Symbol unter „Kühlungsvoreinstellungen“ klicken, um eine neue Voreinstellung mit einer benutzerdefinierten Lüfterkurve zu erstellen.

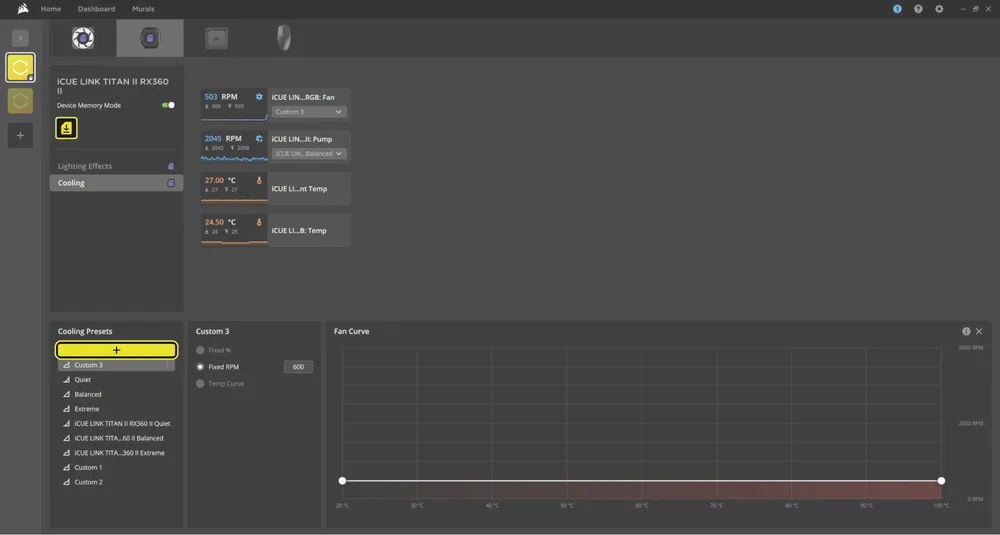

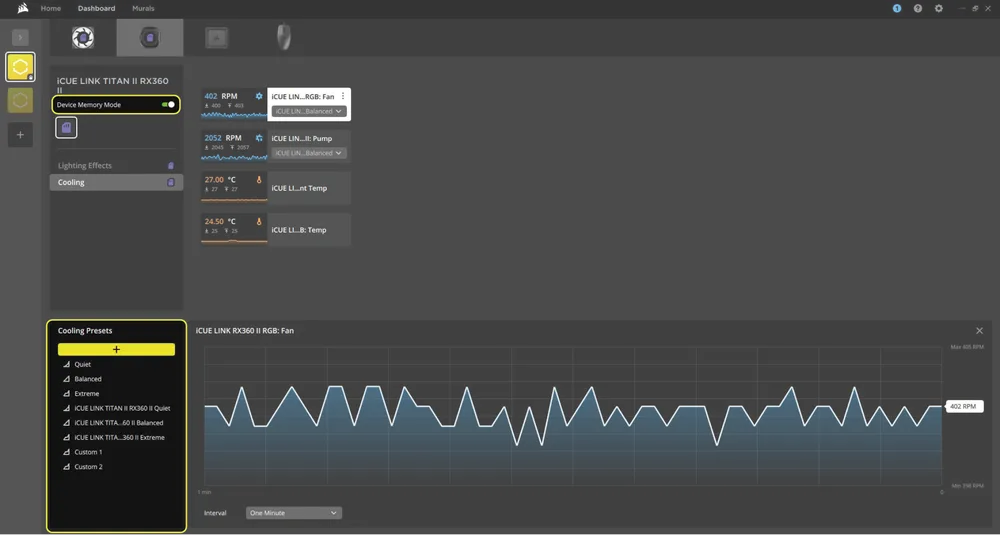

Legen Sie fest, wie sich Ihr(e) Lüfter verhalten soll(en), wenn die iCUE-Software nicht ausgeführt wird – in der Regel während der Startphase des Computers:

• Schalten Sie den Gerätespeichermodus um, indem Sie auf die Schaltfläche klicken.
• Wählen Sie die gewünschte Einstellung aus, indem Sie auf eine der verfügbaren Optionen im Bereich „Kühlvoreinstellungen“ klicken.

• Alternativ können Sie auf das „+“-Symbol unter „Kühlvoreinstellungen“ klicken, um eine benutzerdefinierte Lüfterkurve zu erstellen.
• Klicken Sie auf das Speicherkartensymbol, um die Einstellung zu speichern.

Mit der Funktion „Benachrichtigungen“ können Sie benutzerdefinierte Benachrichtigungen einrichten oder bestimmte Aktionen auslösen, sobald Ihr Gerät eine bestimmte Temperatur erreicht:

• Klicken Sie auf „Benachrichtigungen“, um die Seite „Benachrichtigungen“ aufzurufen.
• Legen Sie die Temperaturwerte fest, bei deren Erreichen bestimmte Alarmmaßnahmen ausgelöst werden sollen.

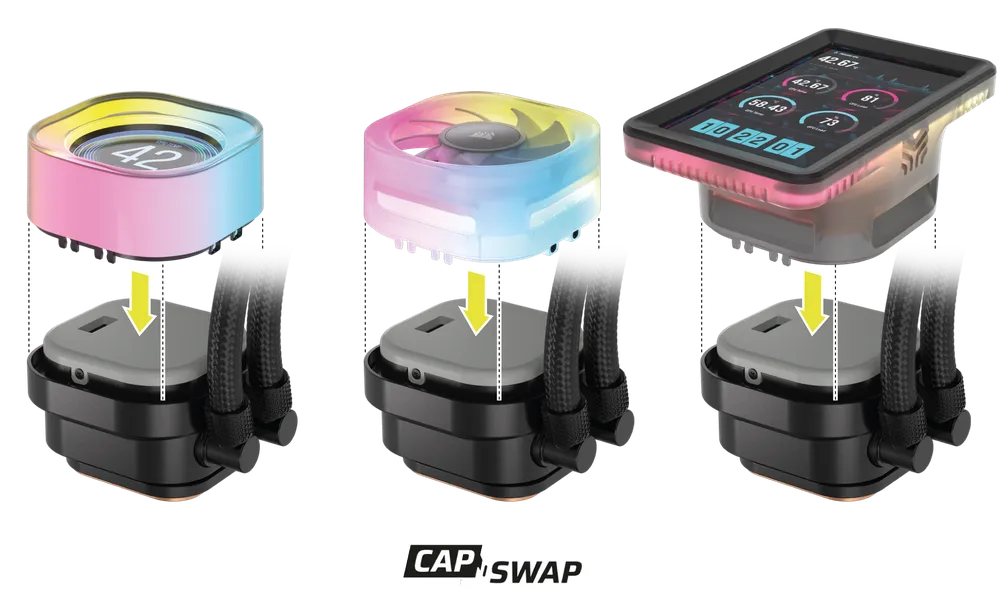

Was ist die CapSwap-Technologie und wie funktioniert sie bei den iCUE LINK TITAN II RX RGB-CPU-Kühlern?

Mit CapSwap können Sie den Pumpendeckel ganz einfach durch ein Funktionsmodul wie das iCUE LINK LCD-Modul (separat erhältlich) ersetzen, um Ihren iCUE LINK TITAN II RX RGB-CPU-Kühler individuell anzupassen. Unter diesem Link finden Sie eine Liste der kompatiblen CapSwap-Module.

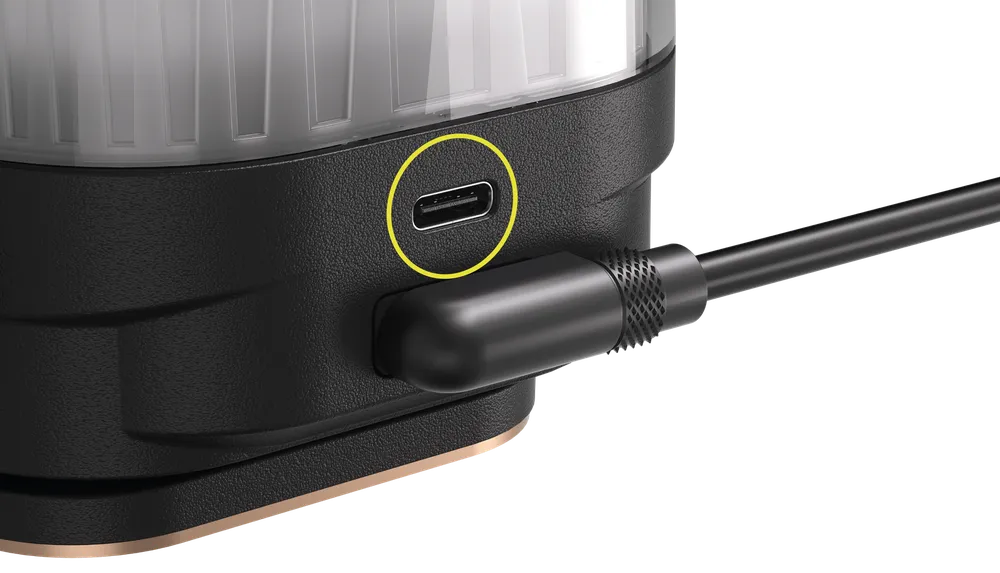

Muss ich ein USB-Typ-C-Kabel an die iCUE LINK TITAN II RX RGB-Pumpe anschließen?

Nein, dies ist für den ordnungsgemäßen Betrieb des iCUE LINK TITAN II RX RGB nicht erforderlich. Dieser USB-Typ-C-Anschluss wird bei einem Upgrade auf das iCUE LINK LCD-Modul verwendet.

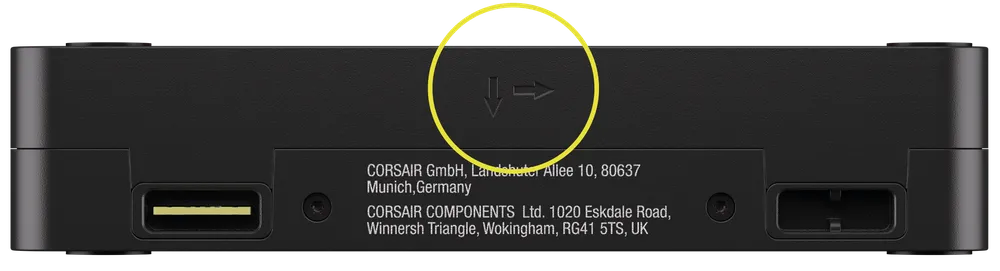

Wie kann ich die Richtung des Luftstroms des Ventilators feststellen?

Die an der Seite des Ventilators angebrachten Pfeile zeigen die Richtung des Luftstroms an.

Mein Kühler und meine Lüfter blinken rot oder funktionieren nicht. Was soll ich tun?

Sollten die Lüfter Ihres Systems rot blinken, ist dies ein Hinweis darauf, dass zu viele iCUE LINK-Geräte an einen einzelnen Anschluss des iCUE LINK System Hubs angeschlossen sind. Die maximale Anzahl an Geräten, die an einen einzelnen Anschluss angeschlossen werden können, beträgt 12. Um dieses Problem zu beheben, verteilen Sie bitte die iCUE LINK-Geräte auf beide verfügbaren Anschlüsse des iCUE LINK System Hubs. Dadurch wird eine ausreichende Stromversorgung aller angeschlossenen Geräte gewährleistet.

Sollten weiterhin Probleme auftreten oder sollten Sie feststellen, dass die Lüfter überhaupt nicht funktionieren, führen Sie bitte Folgendes durch:

• Bitte überprüfen Sie noch einmal alle Verbindungen zwischen dem Kühler und den Lüftern.
• Stellen Sie sicher, dass Ihre Geräte über die iCUE-Software auf die aktuellste Firmware aktualisiert sind.

Sollten Ihre Probleme dadurch nicht behoben werden, eröffnen Sie bitte ein Support-Ticket oder wenden Sie sich unter https://help.corsair.com/hc/requests/new an unseren Kundensupport, um weitere Hilfe bei der Fehlerbehebung zu erhalten.

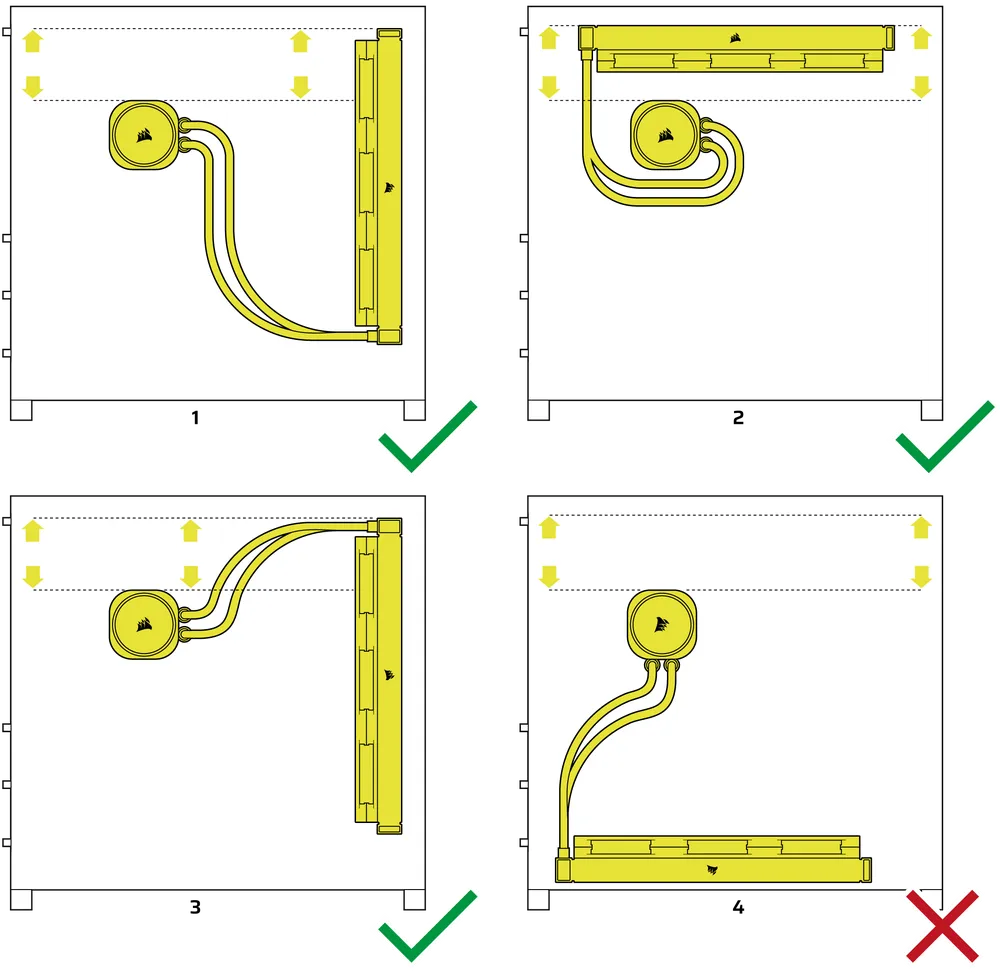

In welcher Ausrichtung sollte ich meinen Heizkörper montieren?

Abbildung 1 zeigt die ideale Ausrichtung des Kühlers. Sollten die Gegebenheiten des Gehäuses oder der Platzbedarf dies nicht zulassen, verwenden Sie alternative Anordnungen, wie in Abbildung 2 und Abbildung 3 dargestellt. Unabhängig davon, für welche Ausrichtung Sie sich entscheiden, stellen Sie stets sicher, dass die Oberseite des Kühlers höher liegt als die CPU-Pumpe.

Kann ich die bereits auf den Kühler aufgetragene Wärmeleitpaste für den erneuten Einbau wiederverwenden?

Für den Wiedereinbau des iCUE LINK TITAN II RX RGB-CPU-Kühlers müssen Sie die bereits aufgetragene Wärmeleitpaste entfernen und eine neue Schicht Wärmeleitpaste auftragen. Wir empfehlen die Verwendung von CORSAIR XTM70, das separat erhältlich ist.

Was soll ich tun, wenn ich ein bestimmtes Teil oder Zubehörteil des iCUE LINK TITAN II RX RGB-CPU-Kühlers verloren oder beschädigt habe?

Ersatzteile für iCUE LINK TITAN II RX RGB-CPU-Kühler sind über den CORSAIR-Webshop erhältlich.

Wird der RX360 II RGB in iCUE als ein Gerät oder als drei Geräte erkannt?​

Der RX360 II RGB wird in iCUE als ein einziges Gerät erkannt, wobei die Lüfterdrehzahlen gemeinsam gesteuert und synchronisiert werden.

Ausgangsleistung des System-Hubs: 12 V Gleichstrom, 7 A (pro Anschluss)

RX360 II RGB – Nennleistung: 12 V Gleichstrom, 0,8 A

Für alle CORSAIR iCUE LINK-Kühler gilt eine Garantie von 6 Jahren.
