CORSAIR 3200D

Il pannello laterale in vetro temperato 3200D (A) è fissato tramite due ganci a sfera nella parte superiore e fissato con una vite sul retro.

• Svitare il pannello laterale in vetro temperato (A) sul retro del case.
• Tirare la parte superiore del pannello verso l'esterno, inclinarla verso il pavimento, quindi sollevarla dal lato del mobile.

Il pannello laterale in acciaio 3200D (H) è fissato tramite un gancio a sfera nella parte inferiore e fissato con due viti a testa zigrinata nella parte posteriore.

• Svitare il pannello laterale in acciaio (H) sul retro del case.
• Ruota la parte posteriore del pannello verso l'esterno e sollevalo dal lato del case.

• Tirare il pannello frontale (G) verso l'esterno partendo dalla parte inferiore. È fissato da otto bottoni a pressione.

L'unità I/O del pannello frontale è fissata alla parte superiore interna del pannello frontale (G) con tre viti.

• Per rimuoverlo, basta svitare le viti e l'intero gruppo I/O del pannello frontale potrà essere estratto.
• Per reinstallare il pannello I/O anteriore o per installarne uno nuovo, riposizionare il gruppo e fissarlo con le stesse viti.

Il modello 3200D supporta schede madri mITX, mATX e ATX, comprese le serie ASUS BTF, MSI Project Zero e GIGABYTE Project Stealth con collegamenti di alimentazione invertiti.

• Allineare la scheda madre ai distanziatori e fissarla con le viti in dotazione (1).

• Collegare il connettore FPANEL al connettore I/O del pannello frontale della scheda madre, allineandolo con le tacche di riferimento. Su alcune schede madri, questo connettore è spesso contrassegnato con la sigla JFP1.

Il modello 3200D consente di montare fino a 9 ventole da 120 mm o 4 da 140 mm sulla parte superiore, laterale e posteriore del case.

• Allinea le ventole alle posizioni di montaggio e fissale utilizzando le viti fornite in dotazione.

• Allinea le ventole ai fori di montaggio presenti sulla copertura dell'alimentatore.
• Fissare le ventole dall'alto utilizzando le viti lunghe per ventole (5).

• Allinea la ventola ai fori di montaggio.
• Utilizza le viti fornite con la ventola per fissarla al case.

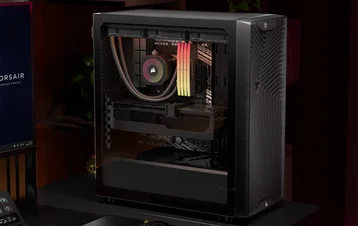

Il modello 3200D è dotato di punti di fissaggio integrati per ventole e radiatori distribuiti su tutto il case.

Il montaggio dall'alto garantisce prestazioni acustiche ottimali, ma è possibile utilizzare anche altri tipi di montaggio in base alle proprie preferenze di configurazione. Consultare il manuale del prodotto del dissipatore per ulteriori consigli sull'uso e sulle migliori pratiche.

Il modello 3200D offre spazio per l'installazione di due SSD dietro il vassoio della scheda madre e di un HDD o un SSD sul fondo del case.

• Fissare gli SSD sul retro del vassoio della scheda madre utilizzando le viti per SSD in dotazione (2).

• Capovolgi la custodia per accedere ai fori di fissaggio dell'HDD.
• Fissare l'HDD alla parte inferiore del case utilizzando le viti per scheda madre/HDD in dotazione (1).

• Installare l'alimentatore con la ventola rivolta verso il basso.

• Fissare l'alimentatore al telaio utilizzando le due viti imperdibili situate sul retro del case.
• Per una maggiore sicurezza, fissare l'alimentatore utilizzando due viti della scheda madre (1) agli angoli del pannello posteriore.

Gli alimentatori CORSAIR SHIFT sono dotati di connettori laterali che ne facilitano l'accesso durante l'assemblaggio e gli aggiornamenti. Il modello 3200D è stato progettato tenendo conto della serie SHIFT, garantendo uno spazio sufficiente per la piegatura e il passaggio dei cavi. L'apertura allargata sul pannello laterale è compatibile sia con gli alimentatori SHIFT che con le schede madri dotate di connettori inversi.

Gli alimentatori CORSAIR SHIFT si installano esattamente come un alimentatore ATX standard.

Il modello 3200D supporta nativamente solo installazioni orizzontali della GPU.

• Svitare i coperchi degli slot PCIe e rimuoverli.

• Inserire la scheda nello slot PCIe fino a quando non scatta in posizione grazie al meccanismo di fissaggio dello slot stesso.
• Allinea la staffa agli slot PCIe e fissa la scheda al case.

Il braccio di stabilizzazione anti-cedimento per GPU sostiene la scheda grafica, impedendole di piegarsi o cedere sotto il peso del dissipatore di calore. Questo non solo aiuta a proteggere la scheda grafica e lo slot PCIe, ma contribuisce anche a rendere l'assemblaggio più ordinato e dall'aspetto più professionale.

• Regolare il braccio di stabilizzazione anti-abbassamento della GPU allentando la vite a testa zigrinata frontale e facendo scorrere il braccio verso l'alto o verso il basso.

• Fissare il distanziale in gomma autoadesivo per il braccio di stabilizzazione anti-cedimento (6) al braccio anti-cedimento della GPU.

Per le istruzioni relative all'installazione delle ventole, consultare la Guida rapida della serie CORSAIR RS.

Per le istruzioni relative all'installazione delle ventole, consultare la Guida rapida della serie CORSAIR RS ARGB.

Il modello 3200D è dotato di tre filtri antipolvere rimovibili: un filtro a incastro nella parte inferiore, un filtro magnetico nella parte superiore e un filtro a incastro nella parte anteriore.

• Per rimuovere il filtro della ventola anteriore (F), rimuovere innanzitutto il pannello anteriore (G) e inclinarlo di lato.
• Estrarre il filtro.

• Per rimuovere il filtro superiore magnetico (D), è sufficiente sollevarlo dall'alloggiamento.

• Per rimuovere il filtro della ventola dell'alimentatore (B), capovolgere innanzitutto il case.
• Stringere delicatamente la rete del filtro ai bordi per sganciarla dalle linguette, quindi estrarla.

Il modello 3200D include diverse funzioni per la gestione dei cavi, quali:

• Diverse posizioni per le cinghie in velcro, per adattarsi a schede madri con connettori standard o invertiti.
• I punti di fissaggio con fascette sono posizionati strategicamente per instradare i cavi di alimentazione verso dispositivi specifici.
• Supporta la maggior parte delle schede madri con connettori posteriori (MSI, ASUS, GIGABYTE) dotate di connettori sul retro della scheda, per un assemblaggio senza cavi visibili.

I case CORSAIR 3200D sono coperti da una garanzia di 2 anni.
