GUIA DE INÍCIO RÁPIDO
CORSAIR iCUE LINK SYSTEM HUB 3ª Geração
CENTRO DE CONTROLE DO ECOSSISTEMA iCUE LINK
The English version is available here - English
If you have any other problems please contact Suporte ao cliente
ANTES DE COMEÇAR
NOTA: Atualize o iCUE para a versão 5.37 ou superior e o iCUE LINK System Hub para a versão 3.11.646 ou superior. Ambos são necessários para o funcionamento e o controle adequados dos dispositivos iCUE LINK.

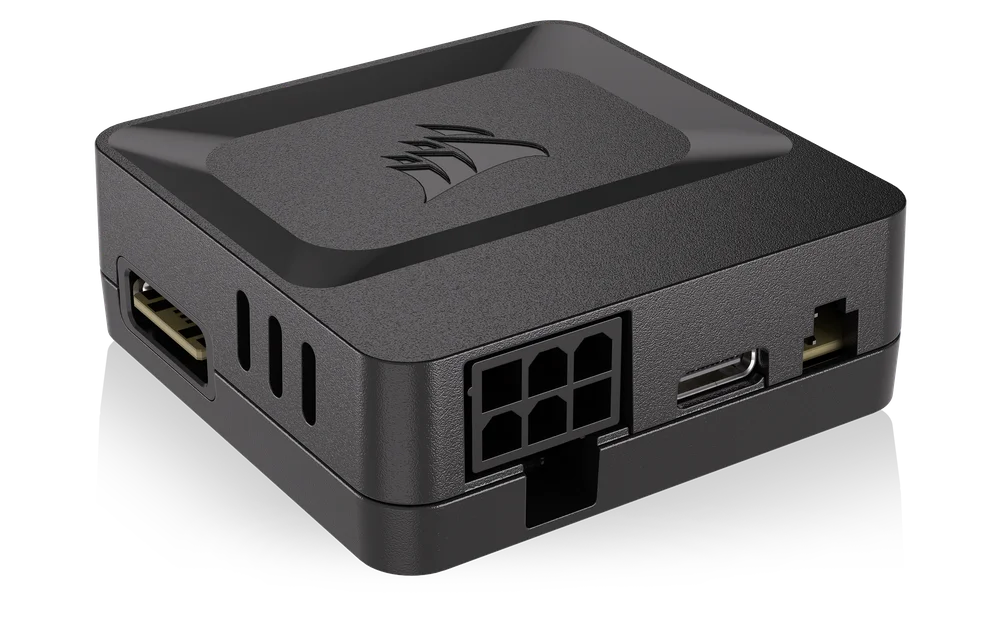

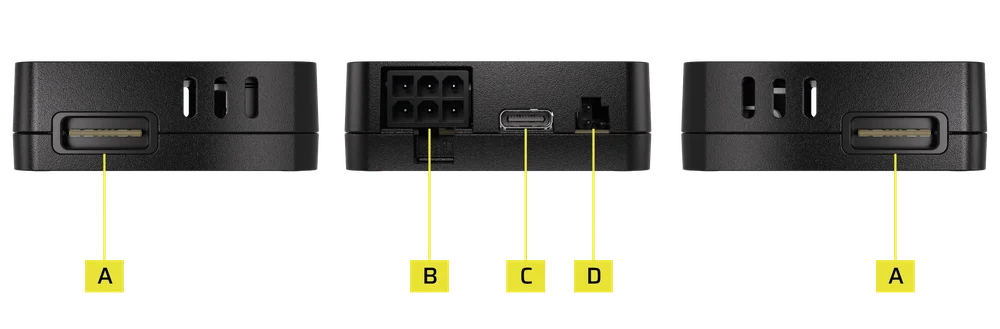

CONHECENDO O SEU SYSTEM HUB
CONTEÚDO DA EMBALAGEM
1 unidade do iCUE LINK System Hub
1 cabo iCUE LINK, 600 mm
1 cabo iCUE LINK, 135 mm
1 cabo USB-C para USB 2.0, 500 mm
2 fitas adesivas dupla-face
INSTALAÇÃO DO HUB DO SISTEMA
CONECTE O HUB DO SISTEMA À PORTA USB E À FONTE DE ALIMENTAÇÃO

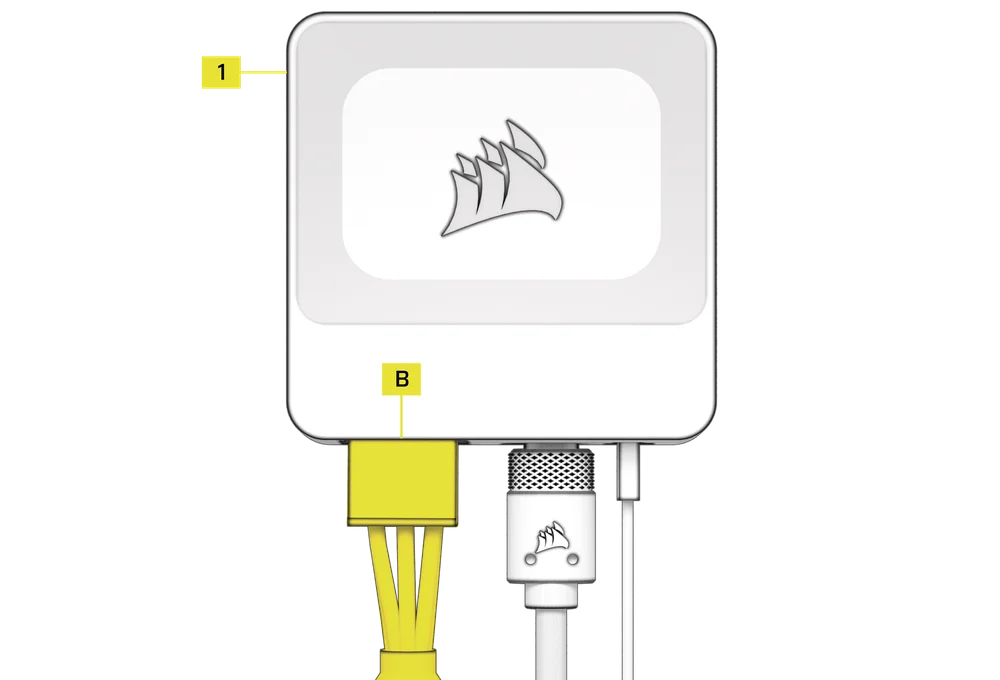

Conecte um cabo de alimentação PCIe de 6 pinos da fonte de alimentação (PSU) à entrada de alimentação (B) do iCUE LINK System Hub (1).

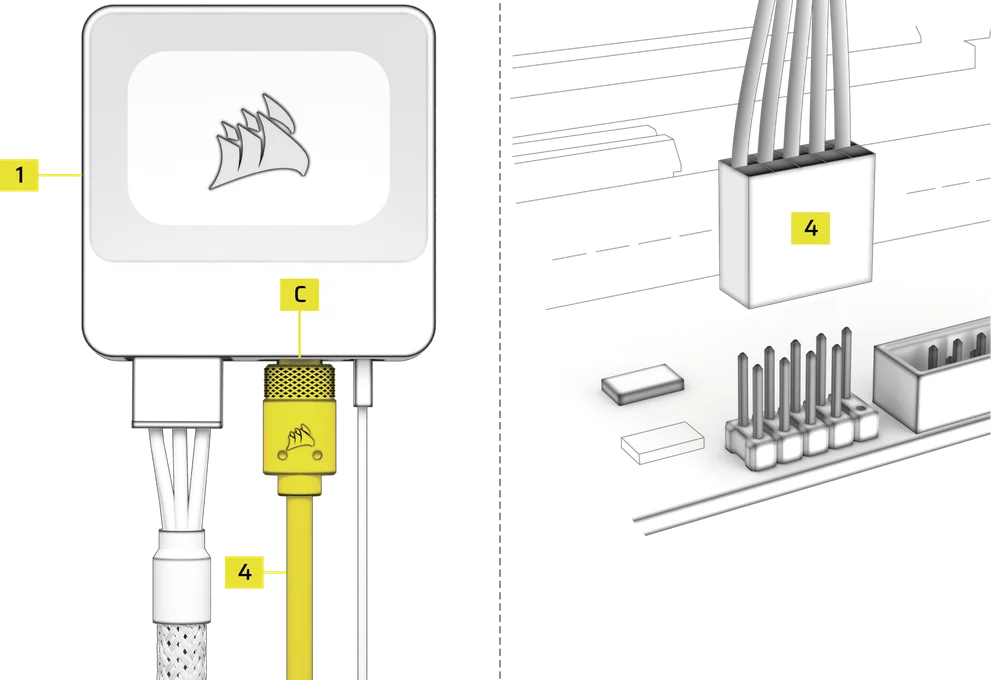

- Conecte o cabo USB (4) à entrada USB (C) do iCUE LINK System Hub (1).
- Conecte o conector USB 2.0 de 9 pinos (4) a um conector USB 2.0 na placa-mãe.
CONECTE O CABO DO TACÔMETRO (OPCIONAL) E OS DISPOSITIVOS iCUE LINK

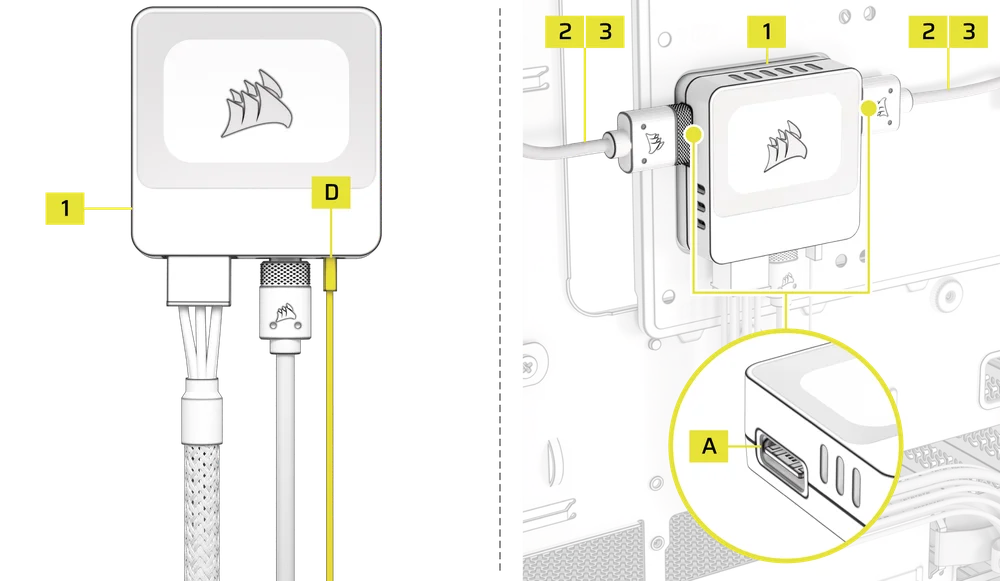

- Caso esteja utilizando um cooler de CPU iCUE LINK, conecte o cabo Tach de 2 pinos e 1 fio à saída Tach (D) no System Hub. Em seguida, conecte o conector de 3 pinos ao conector CPU_FAN na placa-mãe.
- Conecte seus dispositivos iCUE LINK ao System Hub (1) utilizando os cabos iCUE LINK fornecidos (2, 3). Utilize uma das duas portas iCUE LINK (A) do System Hub (1) para essa conexão.
GARANTIA
O iCUE LINK System Hub possui garantia de 2 anos.
INFORMAÇÕES JURÍDICAS
© 2026 CORSAIR MEMORY, Inc. Todos os direitos reservados. CORSAIR e o logotipo das velas são marcas registradas da CORSAIR nos Estados Unidos e/ou em outros países. Todas as demais marcas registradas são de propriedade de seus respectivos titulares. O produto pode apresentar pequenas diferenças em relação às imagens apresentadas.
POTÊNCIA NOMINAL
Capacidade de saída do System Hub: 12 Vcc, 7 A (por porta)
