Cos'è PinProtect+?

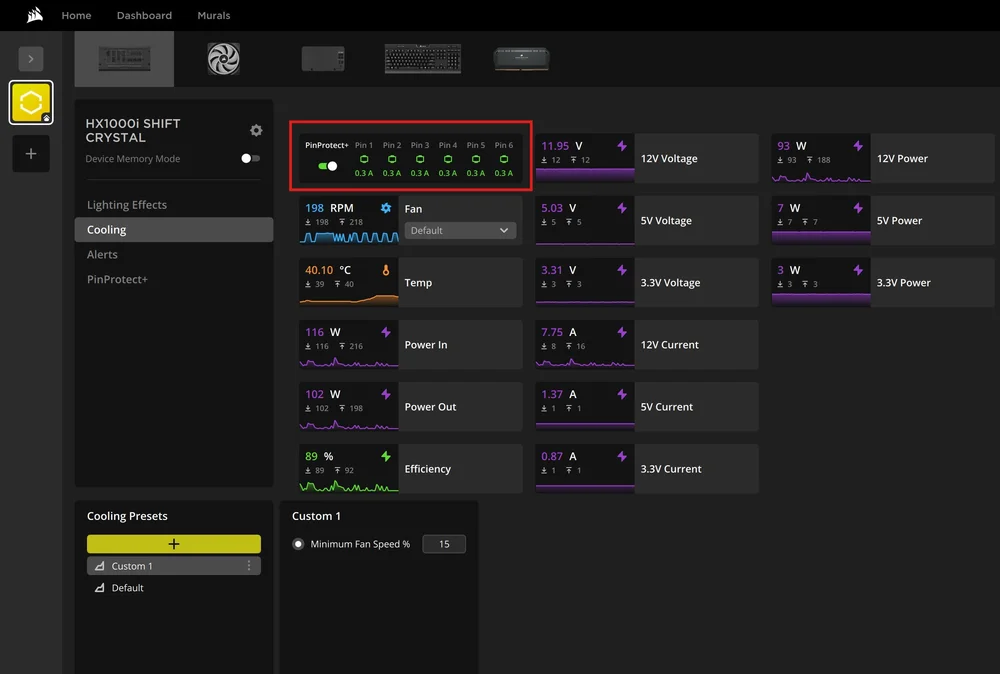

PinProtect+ è una nuova funzionalità presente in un alimentatore recentemente annunciato da CORSAIR. Si tratta di una protezione da sovracorrente (OCP) a livello di singolo pin sulla porta 12V2x6, dotata di funzionalità avanzate e integrazione con iCUE. È stata progettata per rispondere alle preoccupazioni degli utenti riguardo alla possibilità che il cavo 12V-2x6 si fonda e offre agli utenti una protezione della GPU per una maggiore tranquillità. Questa protezione è integrata nell'alimentatore e si integra con il software CORSAIR iCUE per consentire un controllo preciso del suo funzionamento e per abilitare la visualizzazione in tempo reale della quantità di corrente su ciascun pin del cavo 12V-2x6.

PinProtect+ monitora ciascuno dei sei pin che forniscono alimentazione a 12 V alla GPU. Se la corrente supera una soglia prestabilita su uno qualsiasi dei pin per un periodo prolungato, il sistema limita l'alimentazione alla GPU, provocandone lo spegnimento automatico per prevenire eventuali danni. In sostanza, è come se il sistema dicesse all'utente: «C'è qualcosa di strano nel cavo di alimentazione, quindi spegniamo la GPU per precauzione».

Quando PinProtect+ si attiva, l'utente noterà immediatamente alcuni cambiamenti che si verificano in due fasi. Innanzitutto, viene visualizzato un messaggio di avviso su iCUE e il LED della ventola dell'alimentatore diventa rosso, a indicare che è stata rilevata una corrente eccessiva. Dopo un breve periodo di corrente anomala, il sistema indurrà lo spegnimento della GPU per proteggersi. Ciò comporterà lo spegnimento dello schermo e la ventola dell'alimentatore raggiungerà il 100% di velocità, fungendo da segnale acustico per indicare che la GPU è stata spenta a causa di irregolarità di alimentazione.

Se la corrente anomala persiste per un breve periodo, PinProtect+ provocherà lo spegnimento della GPU; ti ritroverai quindi davanti a uno schermo nero e la ventola dell'alimentatore funzionerà al 100%. Per procedere, tieni premuto il pulsante di accensione per spegnere il sistema. Una volta che si è spento completamente, è necessario esaminare il collegamento 12V-2x6 su entrambe le estremità per verificare che sia ben saldo, poiché un collegamento allentato può causare anomalie di alimentazione.

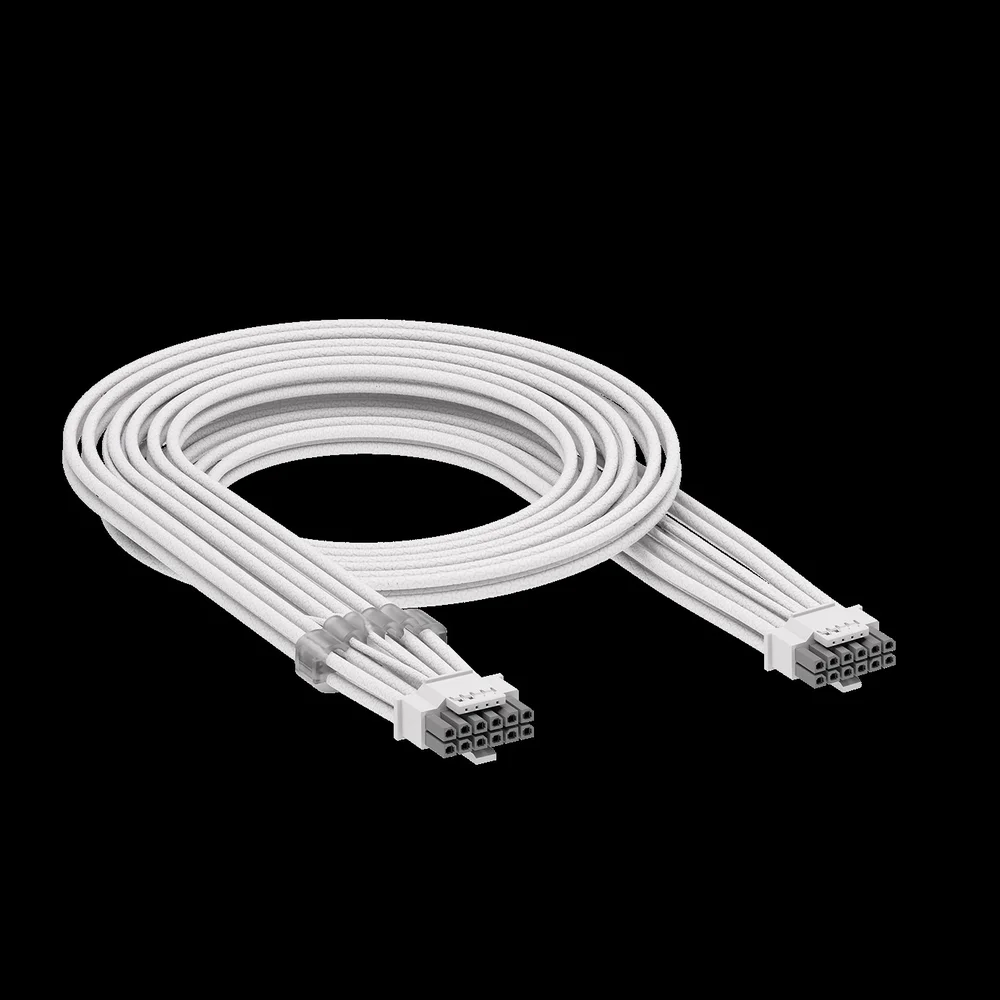

Scollegare il cavo da entrambe le estremità, controllare un'ultima volta entrambe le estremità e ricollegarle saldamente se non si riscontrano danni visibili. Il cavo 12V-2x6 di questo alimentatore è dotato di connettori bicolori, che consentono di verificare a colpo d'occhio che il collegamento sia ben saldo. Quando si inseriscono le due estremità nell'alimentatore e nella GPU, la parte grigia non deve essere visibile.

Quando PinProtect+ si attiva per la prima volta, riceverai una notifica sullo schermo; tuttavia, se l'anomalia di alimentazione persiste, PinProtect+ interromperà l'alimentazione della GPU, causando lo spegnimento sia della GPU che del display e impedendoti di vedere nulla sullo schermo. Tuttavia, una volta riavviato il PC e avviata l'applicazione iCUE, riceverai una notifica che ti informerà che PinProtect+ è intervenuto e che ora funziona nuovamente in modo normale.

PinProtect è progettato per tenere conto delle variazioni di tensione. Per impostazione predefinita, PinProtect prevede un ritardo integrato di 30 secondi tra il momento in cui viene attivato e quello in cui riduce l'alimentazione al cavo della GPU. Durante questo periodo, continua a monitorare la corrente su ciascun pin e, se la tensione rimane al di fuori dei valori specificati, riduce l'alimentazione al cavo della GPU. Se la tensione torna alla normalità, si limiterà a registrare il picco di tensione nel file di log, senza intraprendere ulteriori azioni.

Sebbene entrambe le versioni di questa tecnologia svolgano la stessa funzione fondamentale, ovvero garantire la protezione da sovracorrente per il collegamento 12V-2x6, la versione + è più avanzata, più precisa e offre molte più funzionalità.

Innanzitutto, è gestito dal software iCUE, quindi offre notifiche su schermo e permette di personalizzarne i parametri per avere un maggiore controllo sul suo funzionamento. Inoltre, presenta soglie più basse per il monitoraggio della corrente, misura incrementi di corrente più piccoli ed è regolabile dall'utente.

Se si utilizza un alimentatore integrato con iCUE e dotato della funzione PinProtect+, sarà possibile attivare e disattivare PinProtect+ in iCUE tramite un semplice interruttore a levetta: questa è la prima grande novità rispetto alla versione non Plus. Anche se la maggior parte degli utenti non vorrebbe mai disattivarla, offriamo questa opzione affinché gli overclocker non si sentano limitati.

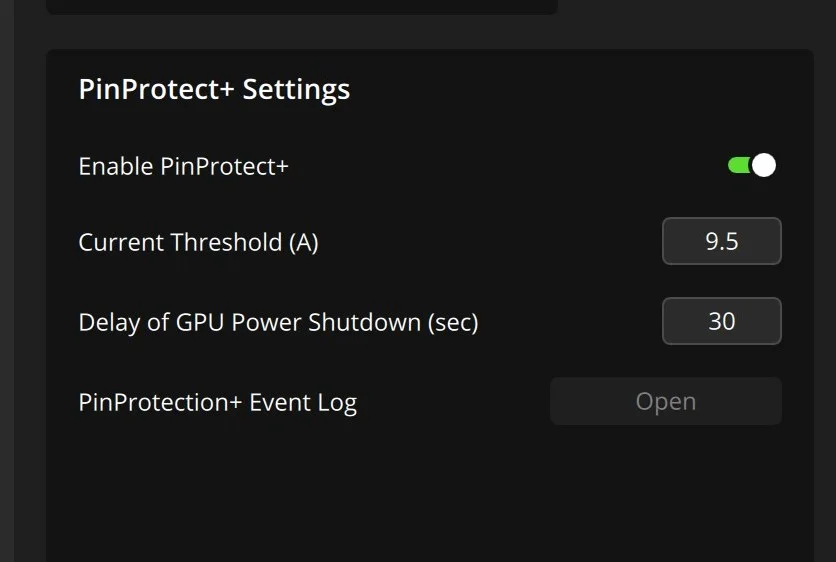

Inoltre, ecco un elenco delle impostazioni che puoi modificare in iCUE con PinProtect+:

• È possibile impostare il ritardo di spegnimento da 10 a 180 secondi
• È possibile regolare le soglie di potenza sia verso l'alto che verso il basso

La funzione principale consiste nel monitorare la corrente a 12 V (2x6) per verificare se una soglia è stata superata per un periodo troppo lungo; quando ciò accade, viene applicato un breve ritardo per compensare le fluttuazioni di tensione, dopodiché la potenza fornita al cavo viene ridotta, provocando lo spegnimento della GPU: questi sono i parametri che è possibile controllare.

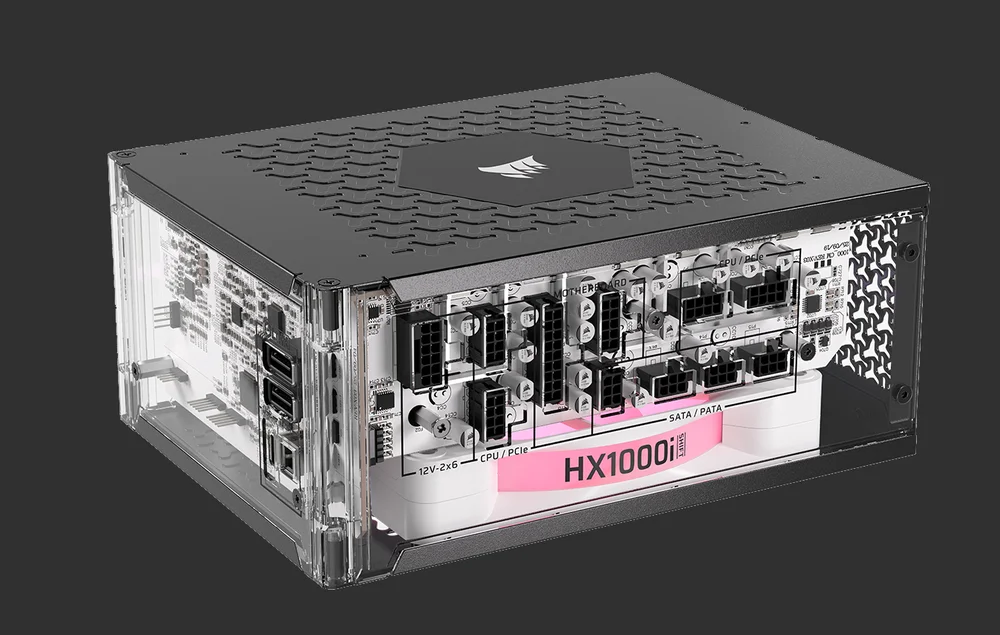

Al momento della pubblicazione di questo articolo, esiste un solo alimentatore CORSAIR dotato della tecnologia PinProtect+, ovvero il modello HX1000i SHIFT CRYSTAL appena annunciato. Si tratta di un nuovo alimentatore che fa parte della nostra serie premium HXi di alimentatori con integrazione iCUE. È dotato di efficienza certificata Cybenetics Platinum, pannelli laterali trasparenti con illuminazione RGB e include una garanzia di 10 anni.
