MANUALE | GUIDA RAPIDA
CORSAIR TC80
SEDIA DA GIOCO
La versione inglese è disponibile qui - English
Se avete altri problemi contattateci assistenza clienti
INTRODUZIONE

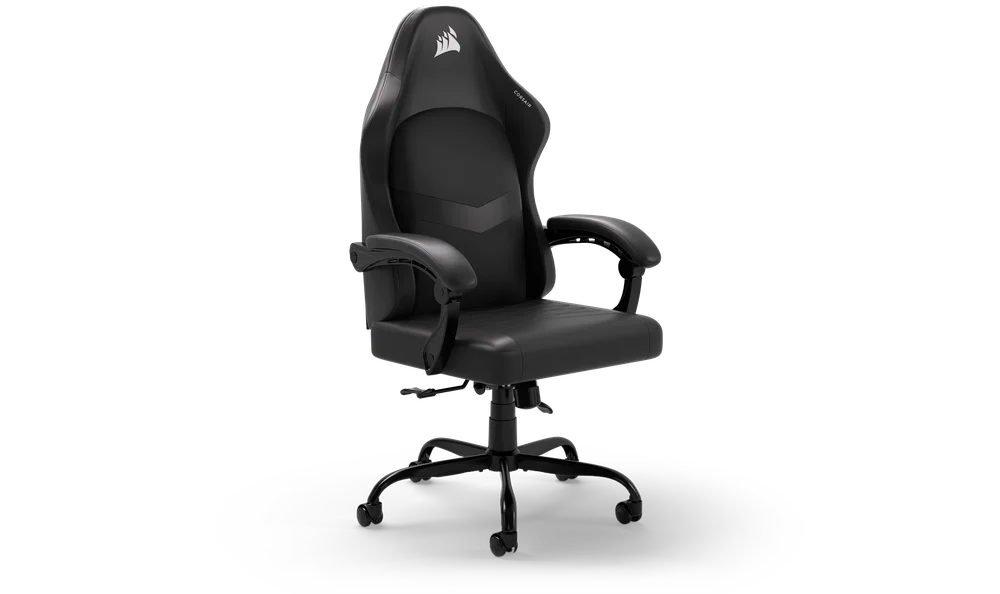

Congratulazioni per la tua nuova sedia da gaming CORSAIR TC80. Questa guida ti aiuterà a montarla e a utilizzarla.
Le immagini riportate di seguito hanno scopo puramente illustrativo. I dettagli effettivi relativi a finiture, materiali e loghi potrebbero apparire diversi, ma il montaggio e il funzionamento rimarranno gli stessi descritti nella presente guida.
Sul canale YouTube CORSAIR LAB è disponibile anche una guida video per la maggior parte delle nostre sedie e dei nostri prodotti, che potete trovare qui:
CONTENUTO DELLA CONFEZIONE
NOTA: Alcuni componenti hardware sono preconfezionati in sacchetti contrassegnati con i relativi passaggi. Ogni sacchetto può contenere elementi di fissaggio aggiuntivi, quali viti o set di viti e rondelle, da utilizzare come ricambi.

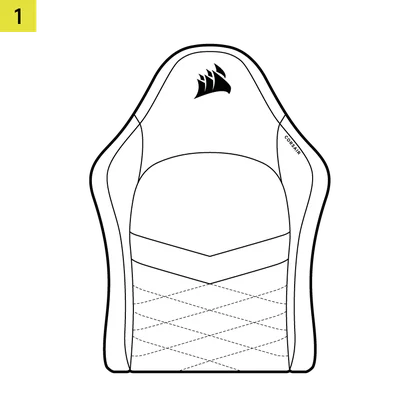

1 schienale
1 posto a sedere
1 pistone a gas
1 copripistone a gas
1 meccanismo per sedile

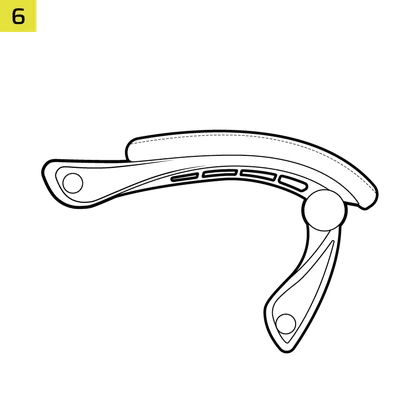

2 braccioli
1 cuscino per la testa rimovibile
1 staffa di montaggio
5 rotelle
5 gambe per base di sedia
1 base per sedia a 5 razze
4 tappi in plastica
(sacchetto con la scritta STEP 6)
10 viti M8 da 35 mm
(sacchetti di ferramenta contrassegnati con STEP 2 e STEP 6)
8 viti M8 da 20 mm
(sacchetto con la scritta STEP 3 e STEP 4)
6 viti M6 da 16 mm
(sacchetto con la scritta STEP 1)
18 rondelle M8
(sacchetti di minuteria contrassegnati con STEP 2, STEP 3, STEP 4 e STEP 6)
18 rondelle elastiche M8
(sacchetti di minuteria contrassegnati con STEP 2, STEP 3, STEP 4 e STEP 6)
1 chiave esagonale da
e (bustina con l'etichetta "STEP 1")
INSTALLAZIONE
IMPORTANTE: Non serrare completamente nessuna vite finché non saranno state montate tutte.
1. MONTAGGIO DELLA BASE A 5 PUNTI
- Apri la busta con gli accessori contrassegnata con la scritta STEP 1.

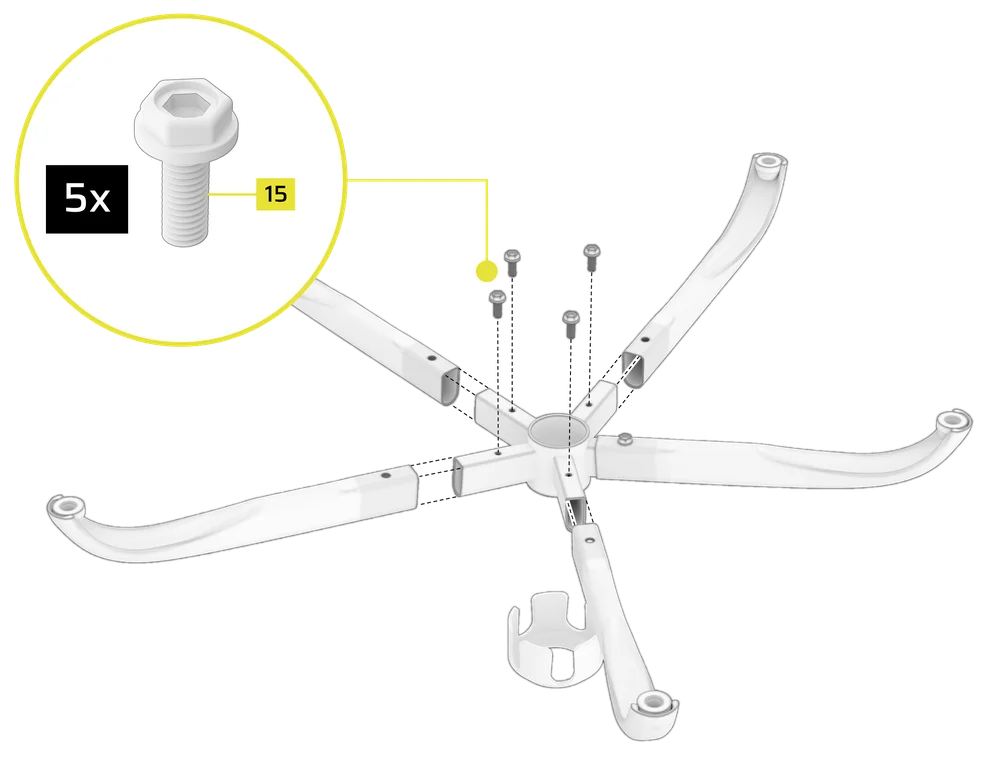

- Inserire ciascuna delle gambe della base della sedia (10) nelle fessure corrispondenti della base a 5 razze (11).
- Fissare ciascuna delle gambe con una vite M6 da 16 mm (15).
NOTA: La base della sedia è dotata di un coperchio centrale decorativo in plastica che potrebbe staccarsi quando la base viene capovolta. Se dovesse staccarsi, è sufficiente reinserirlo a scatto prima di procedere.

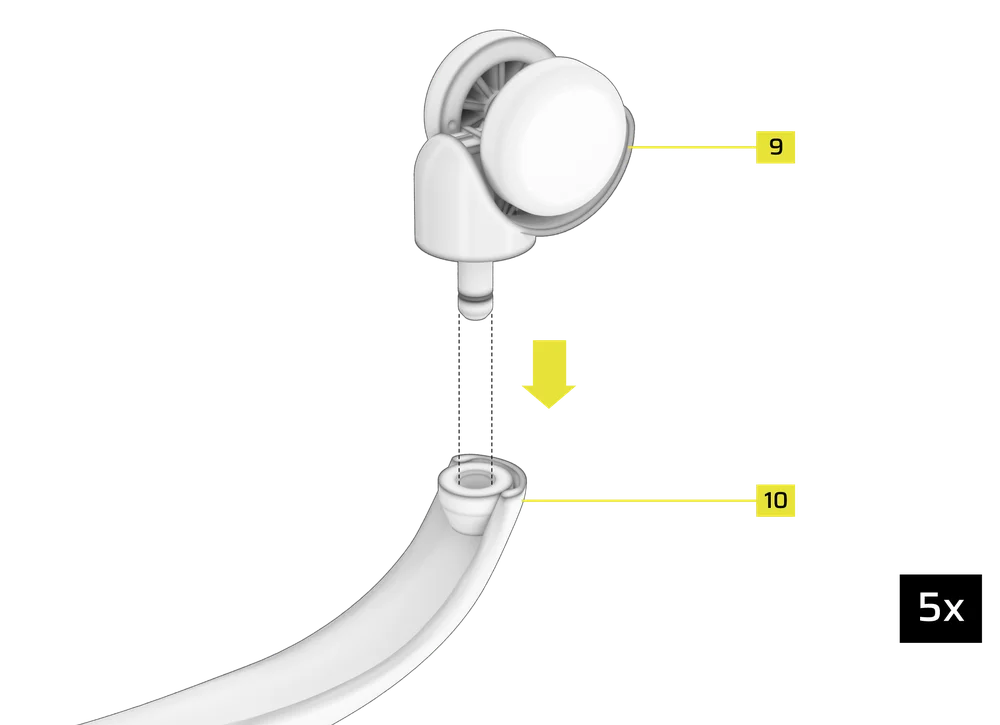

- Inserire le rotelle (9) in ciascuna delle gambe della base della sedia (10).

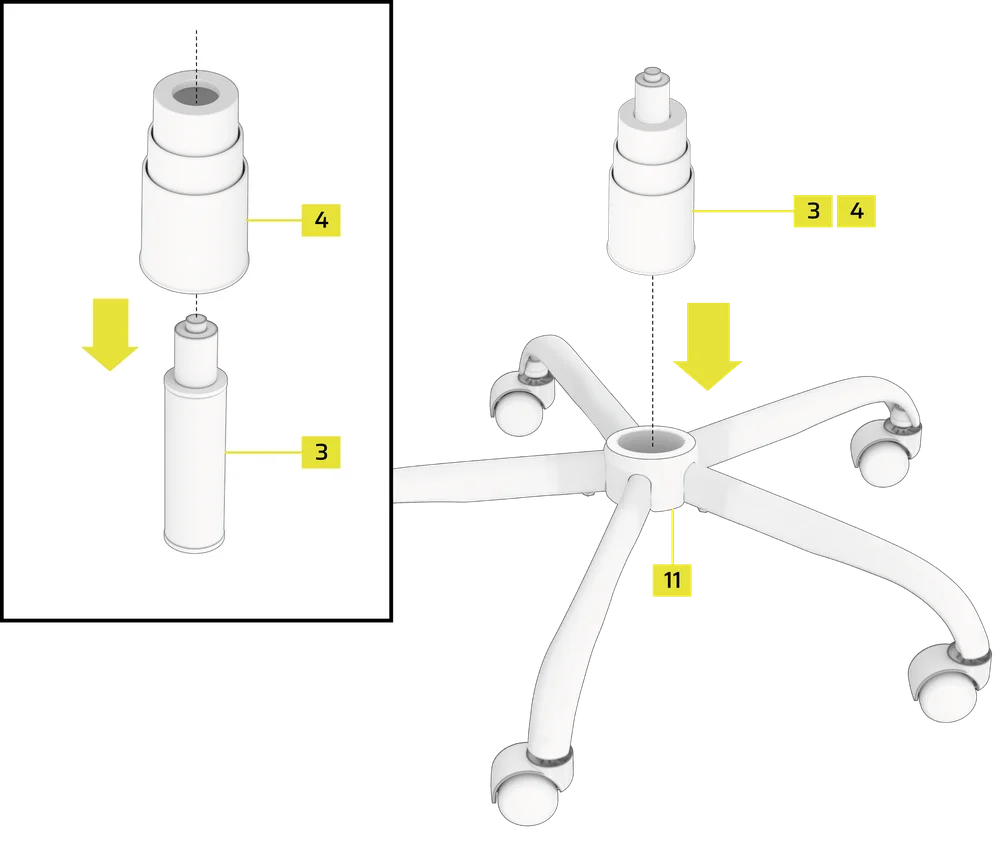

- Far scorrere il coperchio del pistone a gas (4) sul pistone a gas (3).
- Inserire il gruppo pistone a gas (3, 4) nella base della sedia a 5 razze (11).
NOTA: Se sulla parte superiore del pistone a gas è presente un coperchio di protezione, rimuoverlo.

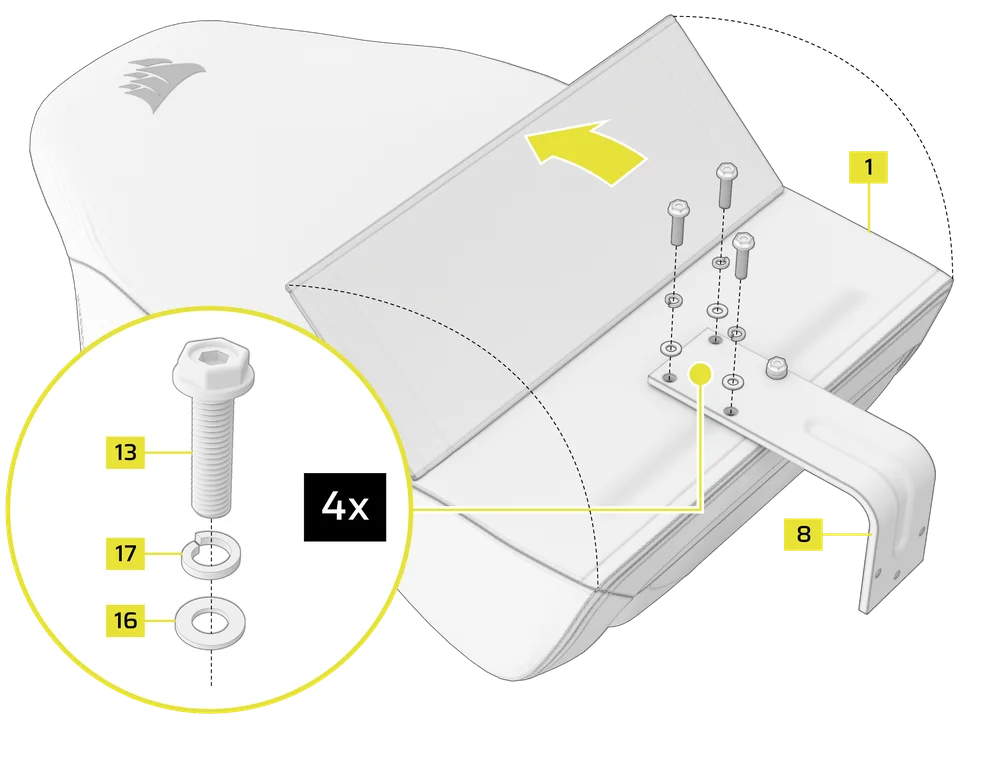

2. MONTAGGIO DELLO SCHIENALE
- Apri la busta con gli accessori contrassegnata con la scritta STEP 2.
- Appoggiare lo schienale (1) a faccia in giù su una superficie piana.
- Sollevare il lembo inferiore per scoprire i quattro fori filettati.
- Fissare la staffa di montaggio (8) allo schienale (1) utilizzando quattro set di viti M8 da 35 mm (13), rondelle M8 (16) e rondelle elastiche (17).

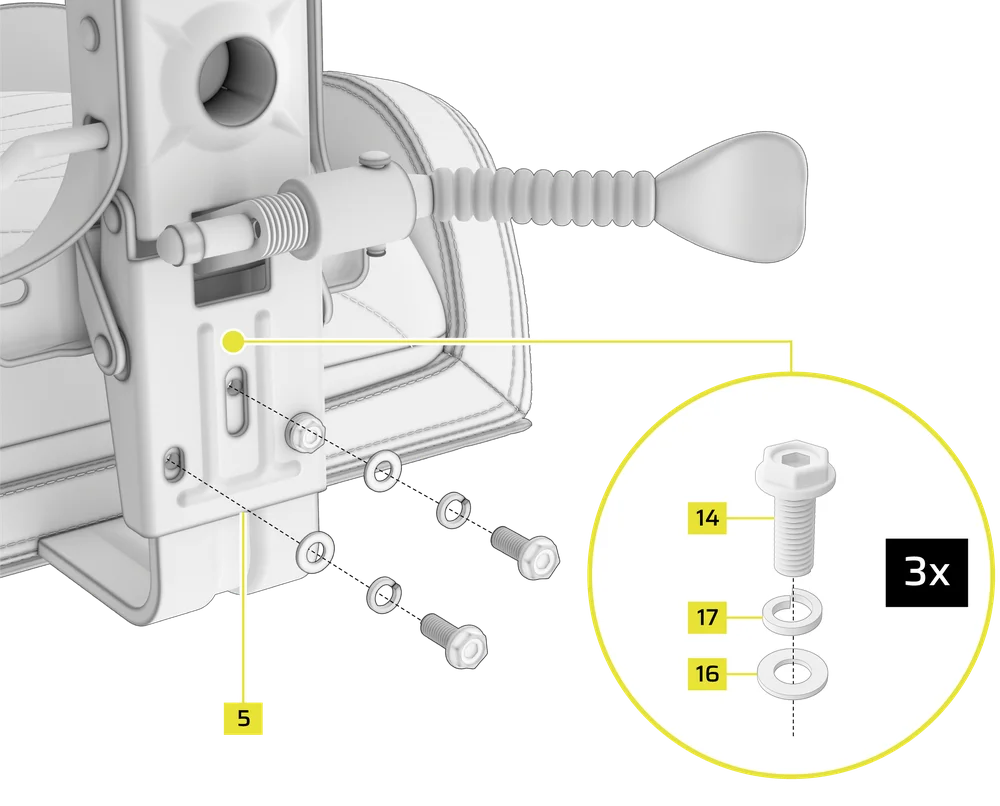

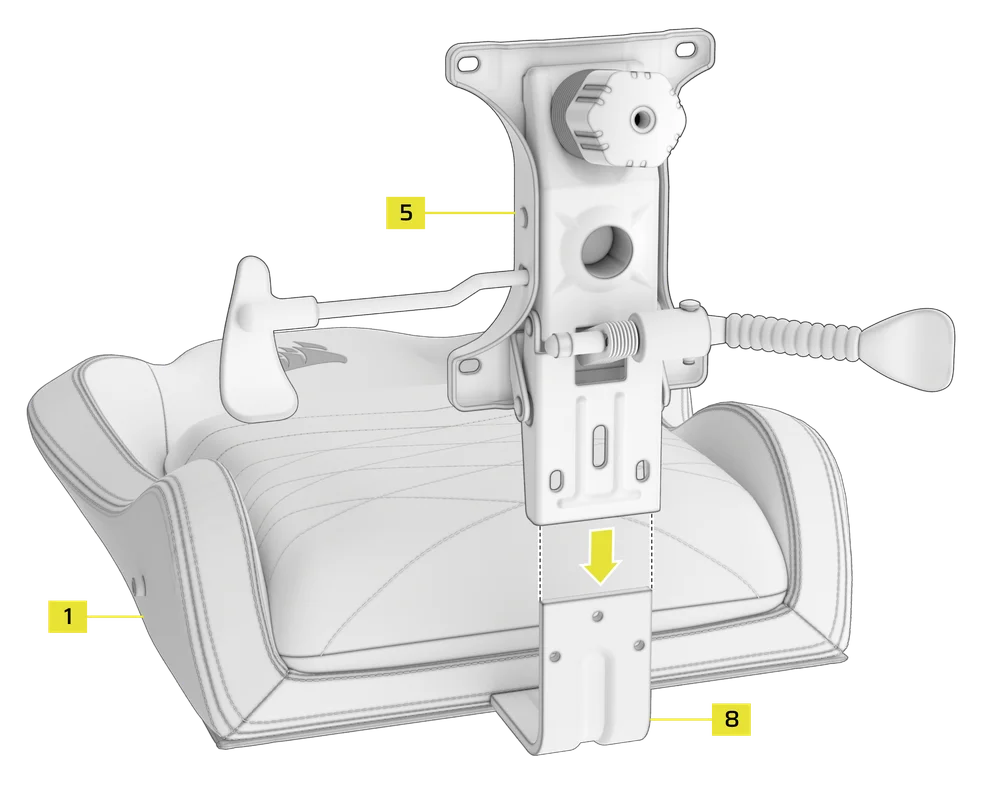

3. FISSAGGIO DEL MECCANISMO DEL SEDILE ALLO SCHIENALE
- Aprire la busta contenente gli accessori contrassegnata con le diciture STEP 3 e STEP 4.
- Allineare i tre fori oblunghi presenti sul meccanismo del sedile (5) con i tre fori di fissaggio presenti sulla staffa di montaggio (8).
- Fissare il meccanismo del sedile (5) alla staffa di montaggio (8) utilizzando tre set di viti M8 da 20 mm (14), rondelle M8 (16) e rondelle elastiche (17).

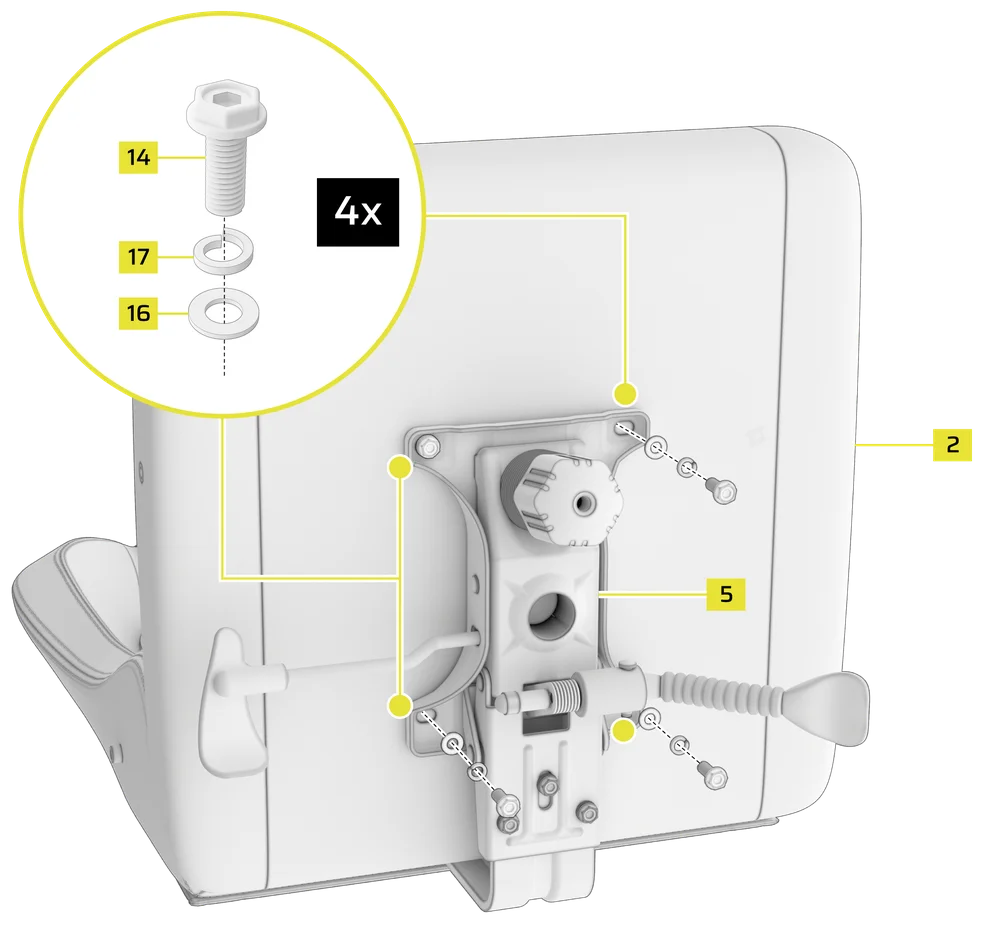

4. MONTAGGIO DEL SEDILE SUL MECCANISMO DI SEDUTA
- Allineare i fori di montaggio sul fondo del sedile (2) con i quattro fori presenti sul meccanismo del sedile (5).
- Fissare il gruppo utilizzando quattro set di viti M8 da 20 mm (14), rondelle M8 (16) e rondelle elastiche (17).

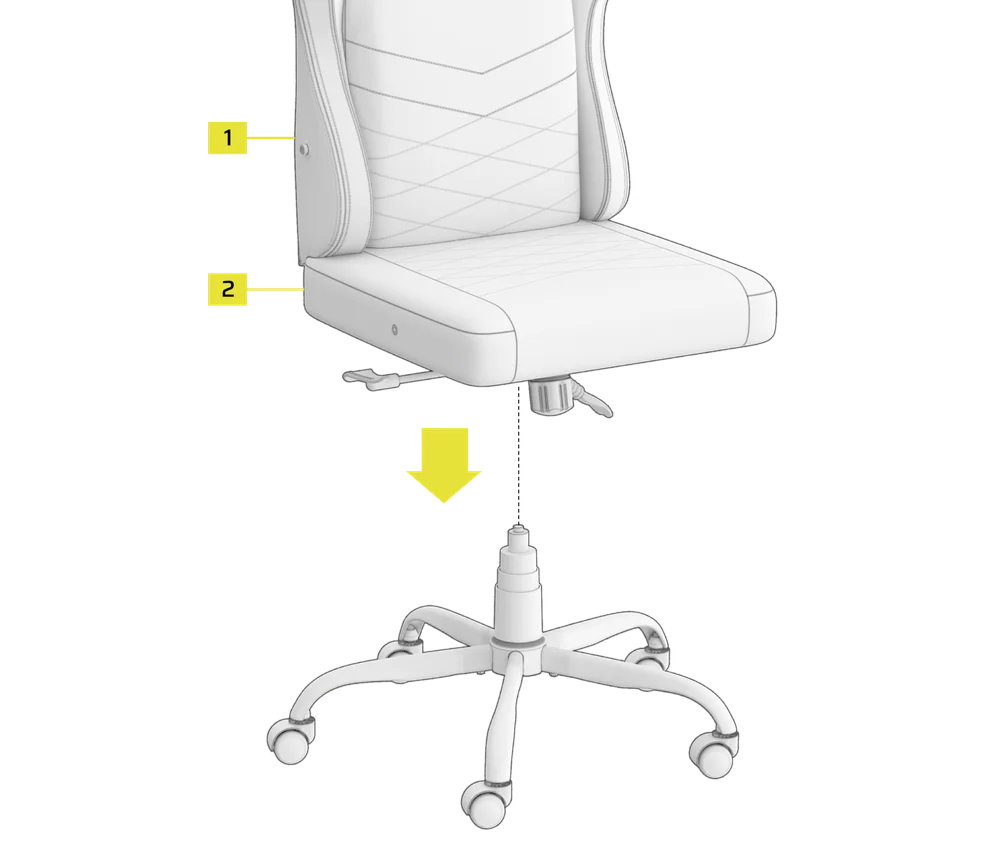

5. FISSAGGIO DEL SEDILE ALLA BASE DELLA SEDIA
- Posizionare il gruppo sedile sul gruppo base della sedia.

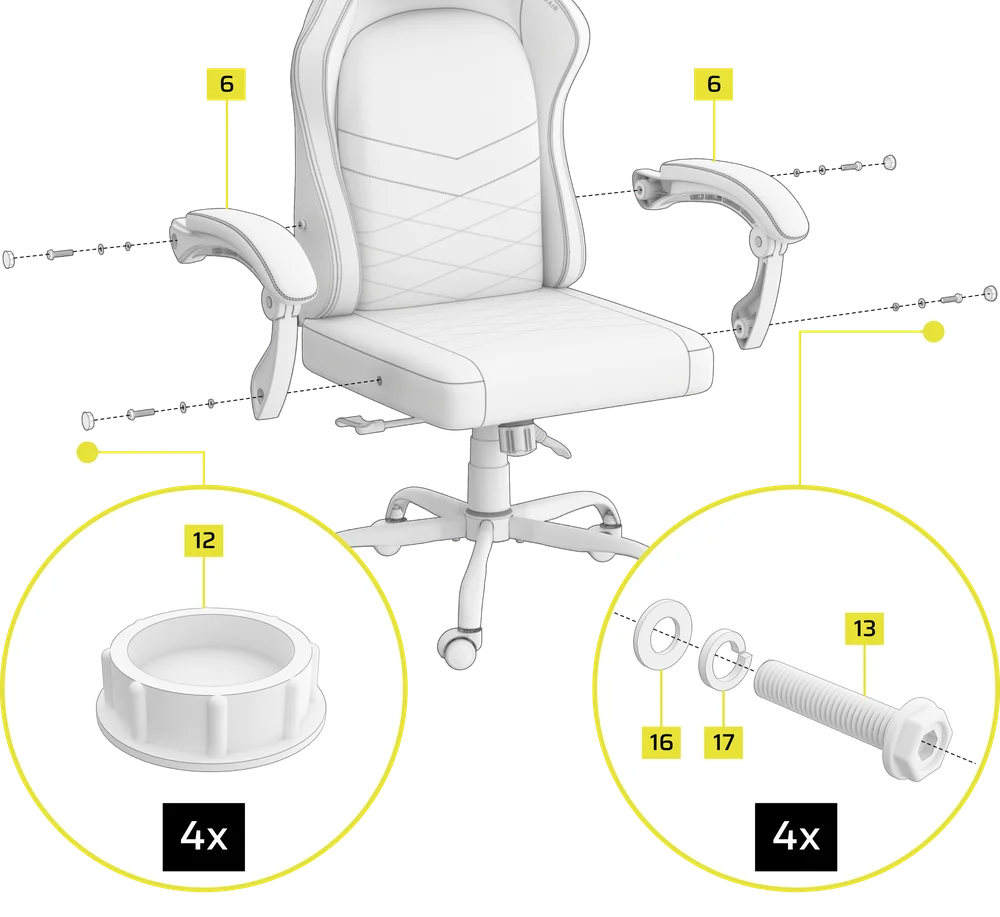

6. MONTAGGIO DEI BRACCIOLI
- Apri la busta con gli accessori contrassegnata con la scritta STEP 6.
- Fissare ciascun bracciolo (6) utilizzando due set di viti M8 da 35 mm (13), rondelle M8 (16) e rondelle elastiche (17).
- Coprire i fori di montaggio del bracciolo (6) con quattro tappi di plastica (12).
SUGGERIMENTO: Il bracciolo destro è contrassegnato con una “R” sul lato interno. Per facilitare il montaggio, fissare prima ciascun bracciolo al sedile, quindi fissarlo allo schienale.

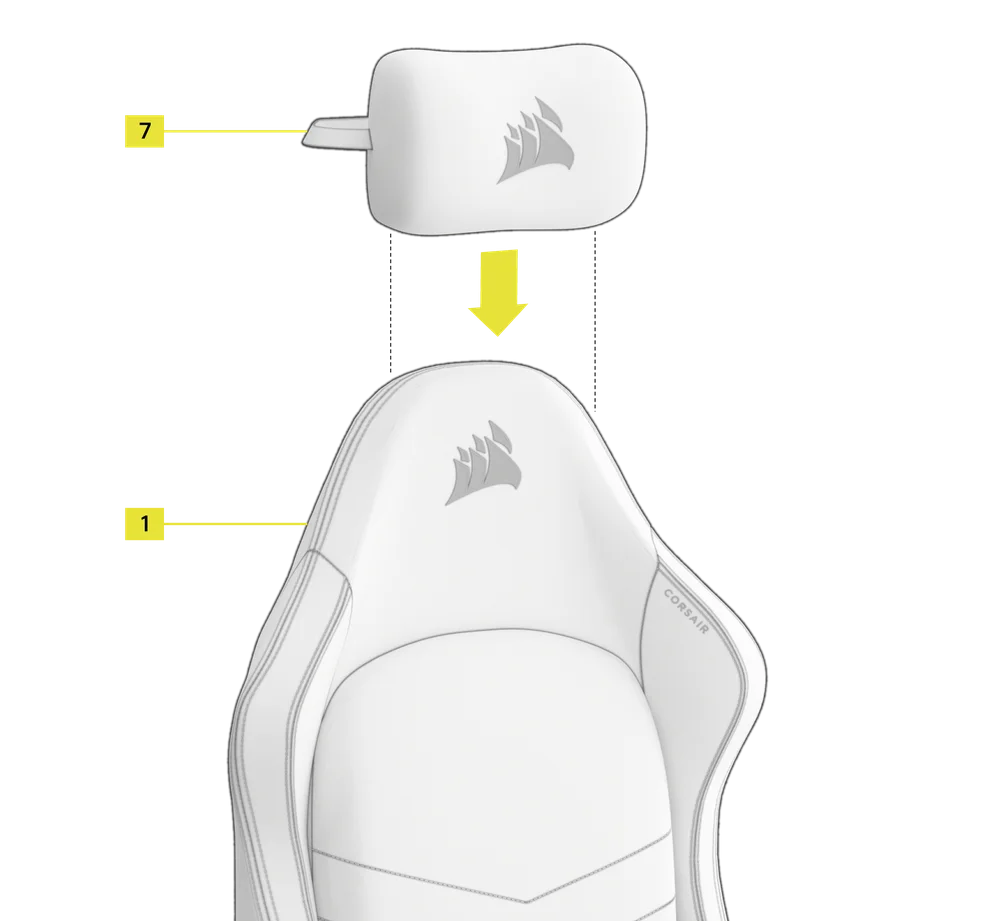

7. MONTAGGIO DEL CUSCINO PER LA TESTA (OPZIONALE)
MANUALE D'USO
AVVERTENZA: un uso improprio di questa sedia può causare danni alla sedia stessa o provocare lesioni personali. Si prega di utilizzare questa sedia secondo le istruzioni.

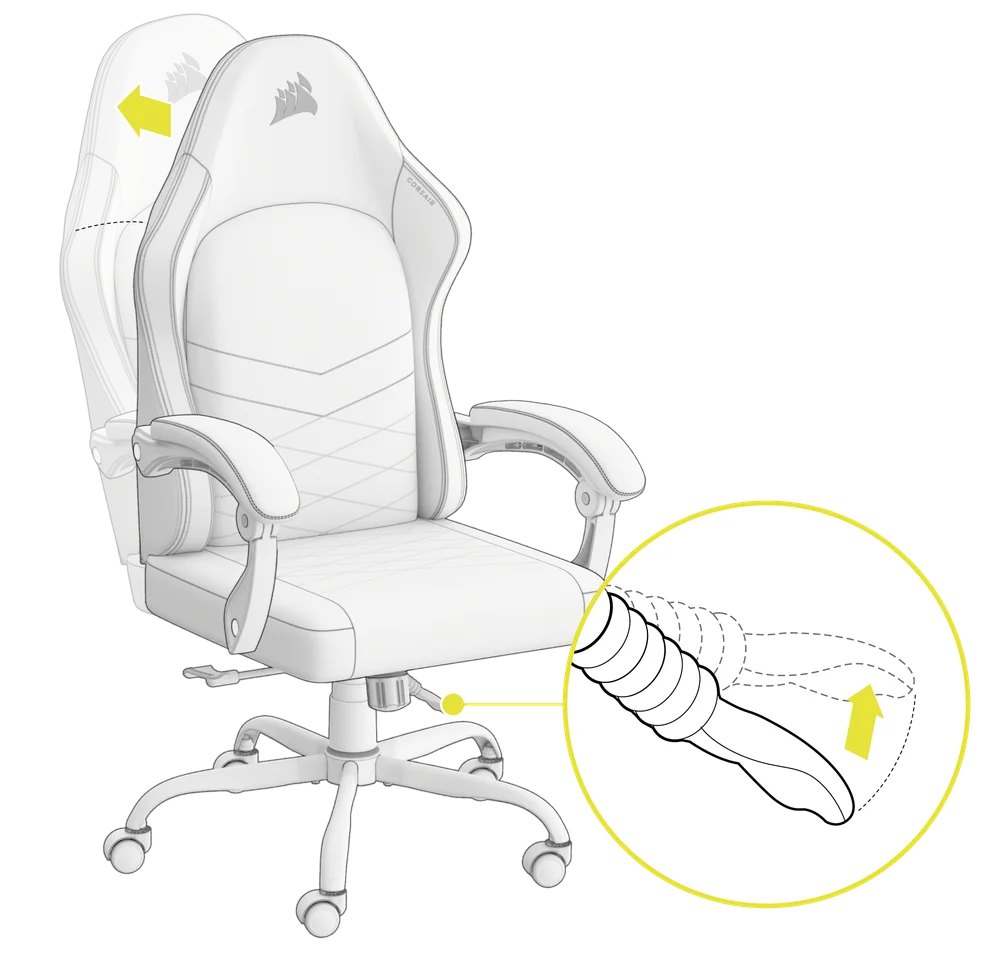

1. BLOCCAGGIO DELL'INCLINAZIONE
La leva sul lato sinistro consente di bloccare e sbloccare la funzione di inclinazione della sedia.
- Sollevare la maniglia a leva sul lato sinistro per sbloccare la funzione di inclinazione.
- Premere verso il basso la maniglia della leva sul lato sinistro per bloccare la funzione di inclinazione.
AVVERTENZA: Non esercitare pressione sullo schienale della sedia prima di azionare la leva. Lo spostamento improvviso del peso potrebbe rendere instabile la sedia, causando danni alla stessa e/o lesioni personali.

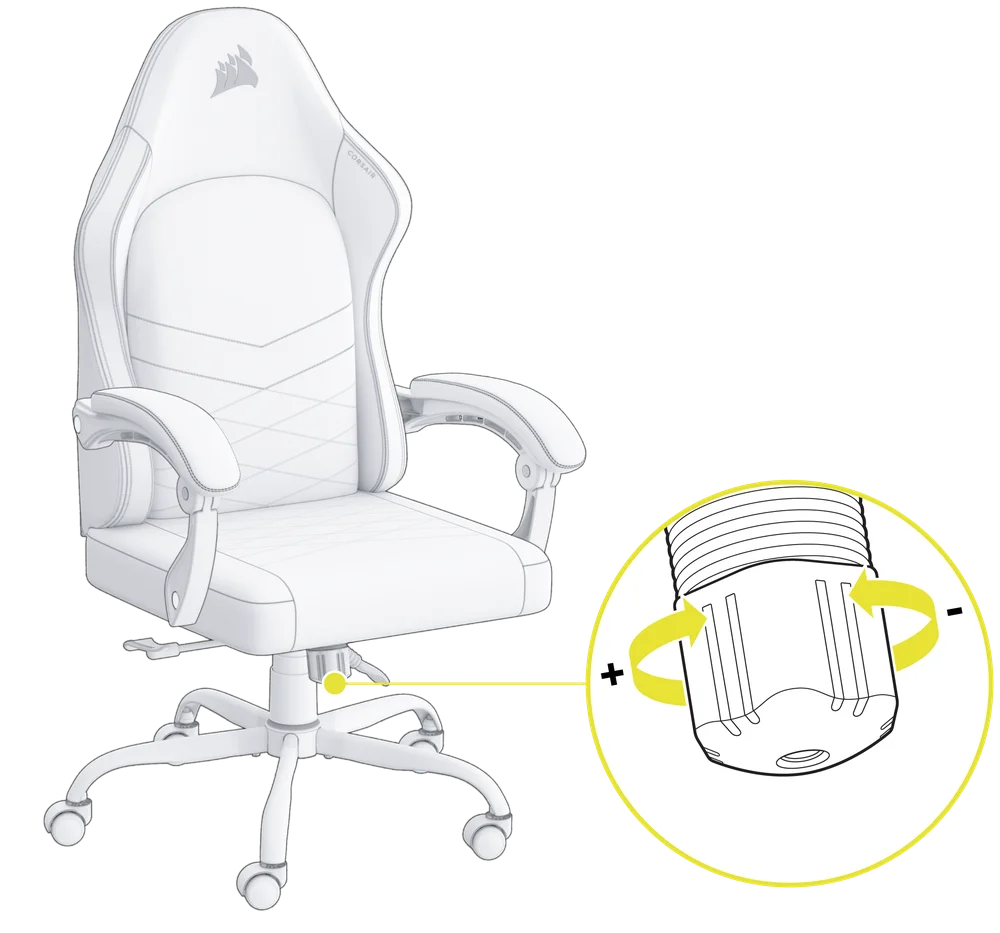

2. REGOLAZIONE DELLA TENSIONE DEL TILT
- Stringere la manopola (+) per aumentare la resistenza all'inclinazione.
- Allentare la manopola (-) per ridurre la resistenza all'inclinazione.
SUGGERIMENTO: Se la sedia si inclina con facilità, potresti voler aumentare la tensione. In alternativa, riduci la tensione se ti risulta troppo difficile inclinarti all’indietro mentre sei seduto sulla sedia.

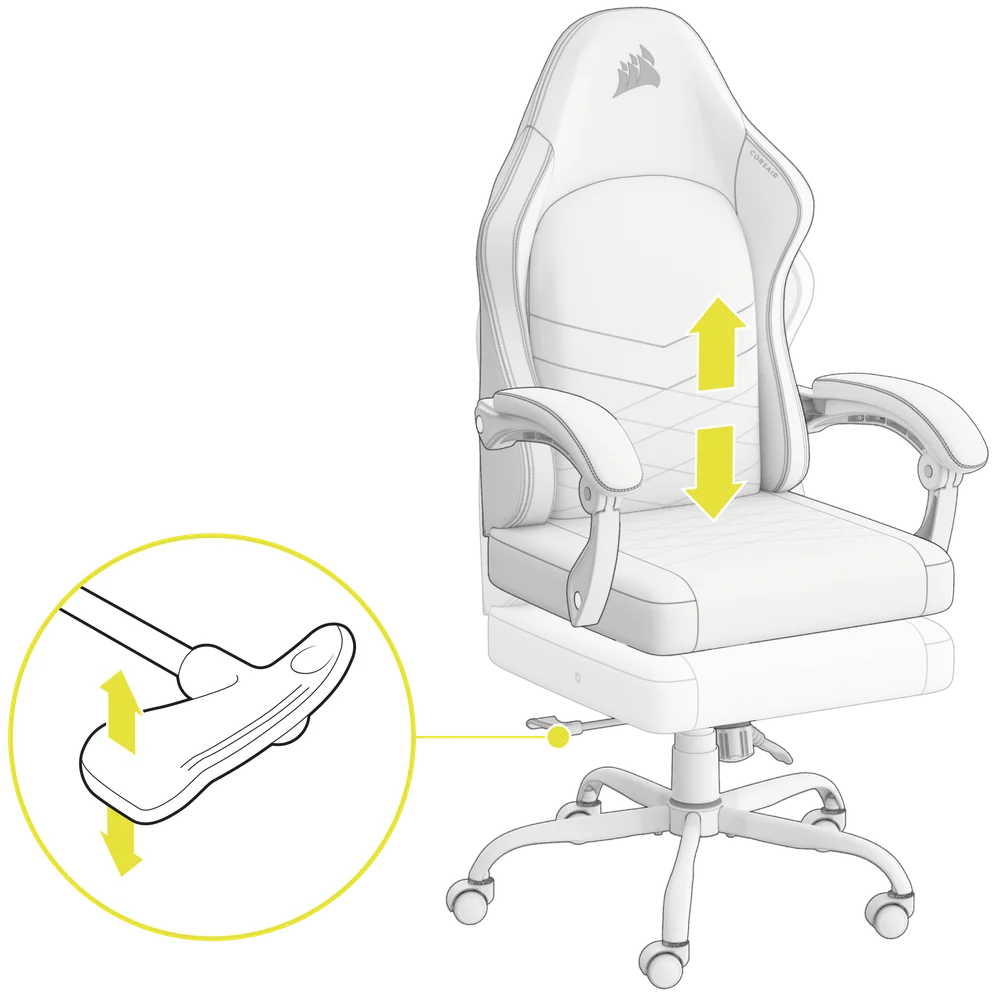

3. REGOLAZIONE DELL'ALTEZZA
La leva sul lato destro consente di regolare l'altezza della sedia.
- Per abbassare l'altezza della sedia, tirare verso l'alto la leva sul lato destro mentre si esercita una pressione sulla sedia.
- Per aumentare l'altezza, tirare verso l'alto la leva sul lato destro quando la sedia è vuota.
SICUREZZA E MANUTENZIONE - TIPO C
- Utilizzare un panno asciutto per rimuovere le macchie superficiali. Le macchie più ostinate possono essere rimosse strofinando delicatamente con un panno umido e tiepido o con un detergente delicato. Attenzione: non utilizzare alcol, solventi o liquidi corrosivi durante la pulizia.
- Le rotelle della sedia sono progettate esclusivamente per l'uso su moquette e pavimenti duri. Evitare di utilizzare la sedia su superfici in pendenza o irregolari per prevenire scivolamenti o danni.
- Questa sedia è progettata per l'uso in ufficio o in un ufficio domestico. Non è destinata a scopi medici o riabilitativi, né all'uso in ambienti umidi, corrosivi o ad alta temperatura, né come scala o ausilio per l'arrampicata.
- Ogni sei mesi, controllare che la bombola a gas e le rotelle non presentino allentamenti o rumori insoliti. Per la sostituzione del pistone a gas regolabile della sedia, l'intervento deve essere effettuato esclusivamente da personale qualificato. Per ulteriori dettagli, contattare il servizio clienti CORSAIR.
GARANZIA
Tutte le sedie da gaming CORSAIR sono coperte da una garanzia di 2 anni.
ELENCO DEI RICAMBI
|
CF-8910103 |
Meccanismo del sedile TC80 |
|
CF-8910104 |
Base per sedia TC80 a 5 razze |
|
CF-8910105 |
TC80: braccioli sinistro e destro |
|
CF-8910106 |
Cuscino per la testa TC80 |
|
CF-8910107 |
TC80 5 ruote piroettanti |
|
CF-8910108 |
Pistone a gas TC80 |
|
CF-8910109 |
Staffa di montaggio TC80 |
|
CF-8910110 |
Kit hardware TC80 |
