Como usar uma conexão de 12 V-2x6 para 8 pinos para uma GPU AMD Radeon

Se está bem informado sobre a indústria de PC ou jogos, provavelmente já viu as placas gráficas melhorarem significativamente ao longo dos anos. Agora elas oferecem maior poder de processamento, mais núcleos, velocidades de clock mais altas e renderização aprimorada, proporcionando gráficos mais imersivos e uma jogabilidade mais suave.

Assim como outros componentes de PC, as GPUs de alto desempenho precisam de muita energia. É por isso que, em 2022, o conector PCIe 5.0 12VHPWR (12 volts de alta potência) foi introduzido, mais ou menos na mesma altura em que a NVIDIA lançou as placas gráficas da série GeForce RTX 40. Desde então, a NVIDIA lançou placas gráficas que cumprem as novas normas de alimentação ATX 3.0, que incluem o conector 12VHPWR.

Um ano depois, o 12VHPWR foi atualizado para um conector 12V-2x6 para se alinhar com o PCIe 5.1, que agora é visto na maioria das placas gráficas de ponta da NVIDIA e em algumas placas AMD. Dito isto, ainda existem GPUs que dependem de um conector de alimentação PCIe de 8 pinos.

Tenha em mente que nem todas as placas de vídeo de ponta fizeram a transição para o conector de alimentação 12V-2x6, principalmente as placas AMD. Na verdade, a maioria das suas GPUs convencionais a de ponta ainda usa conectores de alimentação PCIe de 8 pinos, geralmente exigindo dois ou três conectores de 8 pinos, tornando os conectores PCIe tradicionais de 8 pinos comuns, mas não exclusivos.

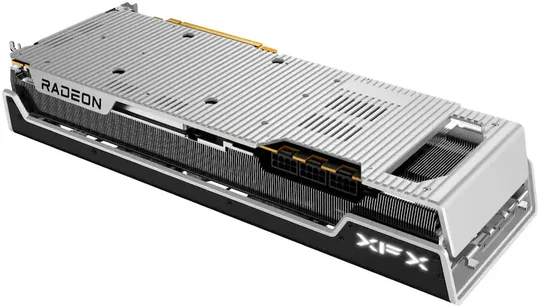

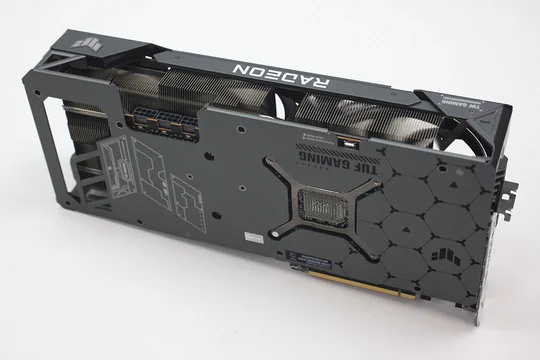

A ASUS TUF Gaming Radeon RX 9070 XT e a XFX Speedster MERC310 RX 7900XTX estão entre as placas AMD Radeon que requerem três conectores PCIe de 8 pinos. Existem mais alguns modelos disponíveis, por isso é bom verificar os requisitos de conexão de energia da placa de vídeo se estiver a montar um novo sistema ou a atualizar o existente.

Agora, no que diz respeito às fontes de alimentação, como mencionado anteriormente, a maioria das fontes de alimentação modernas para PC, como as mais recentes fontes de alimentação CORSAIR, já incorporam o conector 12V-2x6 de forma nativa para cumprir com o novo padrão de alimentação ATX 3.1. E, tal como as novas placas de vídeo, as fontes de alimentação também vêm em diferentes configurações 12V-2x6. Algumas PSUs têm um conector 12V-2x6, enquanto outras têm dois, dependendo da sua potência.

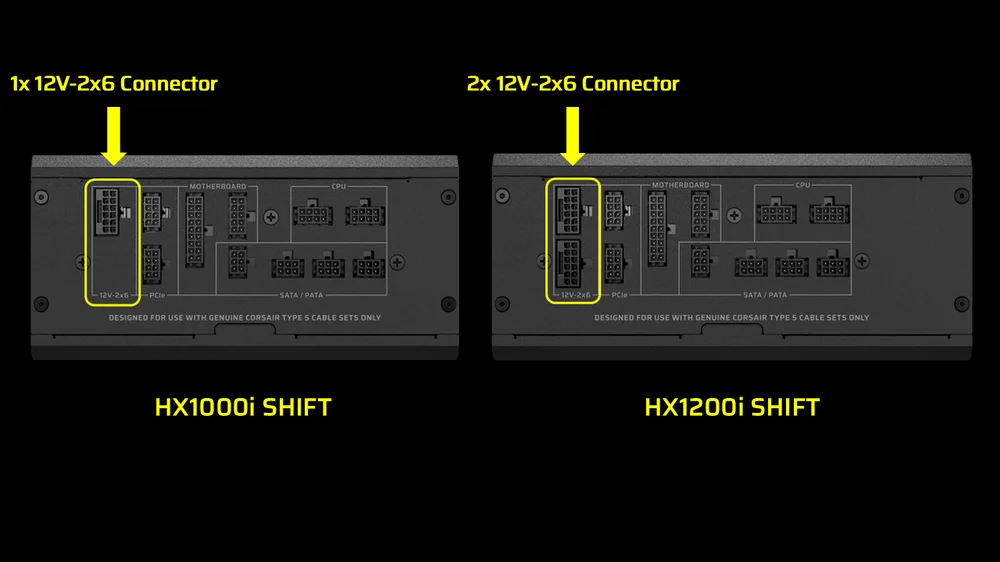

Para fazer uma comparação visual entre duas PSUs: uma tem um conector nativo de 12V-2x6 (à esquerda), enquanto a outra tem dois (à direita).

Se tiver uma das placas de vídeo AMD Radeon que requer 3 cabos PCIe de 8 pinos e tiver uma fonte de alimentação que possui apenas um conector 12v-2x6, como a CORSAIR HX1000i SHIFT, poderá ficar um pouco confuso sobre como configurar os cabos PCIe de 8 pinos para alimentar a sua placa de vídeo.

Mostraremos como conectar todos os cabos corretos à sua placa de vídeo de maneira adequada. Observe que essa configuração se aplica à maioria das fontes de alimentação ATX 3.1 modernas, mas se você tiver uma fonte de alimentação CORSAIR, tenha a certeza de que todos os cabos necessários estarão incluídos na caixa.

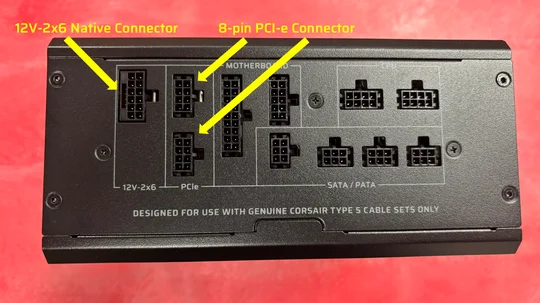

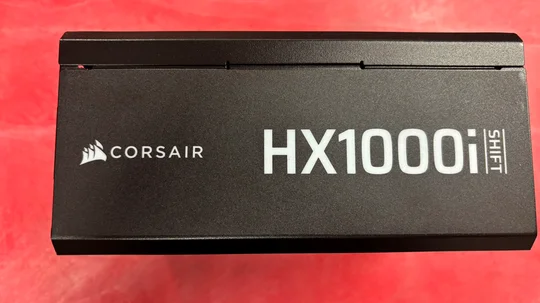

Neste guia, utilizaremos a fonte de alimentação CORSAIR HX1000i SHIFT. Primeiro, identifique os conectores 12V-2x6 e PCIe na sua fonte de alimentação.

No saco de cabos, você precisará do cabo PCIe de 12 V-2x6 para 2x 8 pinos e do cabo PCIe de 8 pinos para 8 pinos.

Se observar os conectores do cabo 12V-2x6, verá numa extremidade o conector 12V-2x6 que se liga à sua fonte de alimentação e, na outra extremidade, ele se divide em dois conectores PCIe de 8 pinos que se ligam à sua placa de vídeo.

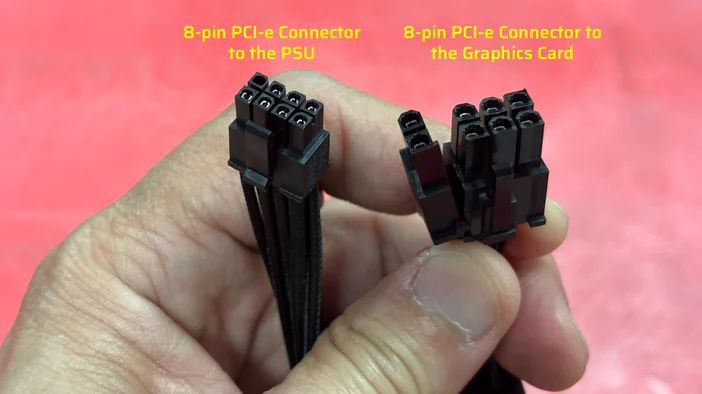

Agora, no cabo PCIe de 8 pinos para 8 pinos, verá que ambos os conectores têm 8 pinos. O conector que não se divide vai para a fonte de alimentação, enquanto o outro, que se divide em conectores de 6 pinos e 2 pinos, vai para a placa de vídeo.

Os conectores PCIe de 2x 8 pinos do cabo 12V2x6 e o conector PCIe de 1x 8 pinos do cabo PCIe de 8 pinos deverão ser conectados à placa de vídeo - isso significa um total de 3 conectores PCIe de 8 pinos para que a placa de vídeo seja alimentada corretamente.

A CORSIAR oferece uma ampla variedade de fontes de alimentação com diferentes opções de potência e conjuntos de funcionalidades para diferentes tipos de configurações de PC. A Calculadora de PSU da CORSAIR também é uma excelente ferramenta para encontrar a PSU certa para a sua configuração.
