INSTRUKCJA | SZYBKI PRZEWODNIK

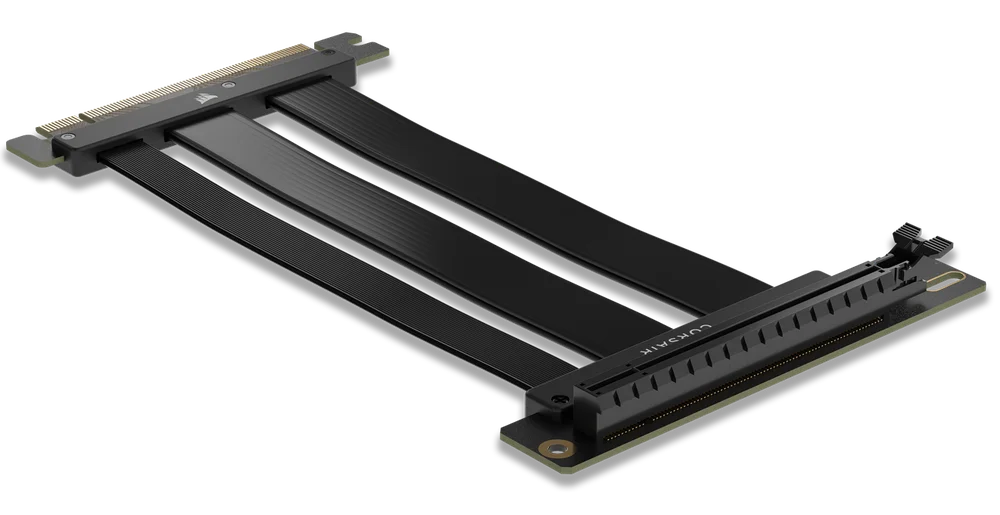

KABEL PRZEWODOWY PREMIUM PCIe 5.0 x16
AKCESORIA DO KART GRAFICZNYCH
Wersja angielska jest dostępna tutaj - English
Jeśli masz inne problemy, skontaktuj się z nami obsługa klienta
ZANIM ZACZNIESZ
WAŻNE: Upewnij się, że obudowa komputera obsługuje montaż karty graficznej w pozycji pionowej i zapewnia wystarczającą przestrzeń na przewód o długości 175 mm. Zalecane są modele FRAME 4000D / FRAME 5000D, a także inne obudowy marki CORSAIR wyposażone w funkcję montażu pionowego.
- Jeśli obudowa nie posiada wbudowanego otworu do montażu pionowego, należy użyć uchwytu do montażu pionowego (nie wchodzi w skład zestawu).
- W razie potrzeby przygotuj maksymalnie 2 śruby 6-32 i 2 podkładki dystansowe (nie wchodzą w skład zestawu) do zamocowania kabla podwyższającego do obudowy lub pionowego uchwytu montażowego.
- Kabel przedłużający CORSAIR Premium PCIe 5.0 x16 obsługuje standard PCIe 5.0 x16 i jest kompatybilny wstecznie ze standardem PCIe 4.0 oraz wcześniejszymi generacjami PCIe.
- Kabel przedłużający CORSAIR Premium PCIe 5.0 x16 jest przeznaczony do pionowego montażu karty graficznej. Nie gwarantujemy kompatybilności z kartami adapterowymi PCIe do M.2 NVMe.
DOWIEDZ SIĘ WIĘCEJ
Czym jest zestaw do montażu pionowego karty graficznej?
Czy w obudowie FRAME 4000D można zamontować kartę graficzną w pozycji pionowej?
DANE TECHNICZNE
|
Numer katalogowy |
34-001275 |
|
|
Numer katalogowy CORSAIR |
CC-9310004-WW |
|
|
Wejście prądu stałego |
12 V / 3,3 V ⎓ | |
|

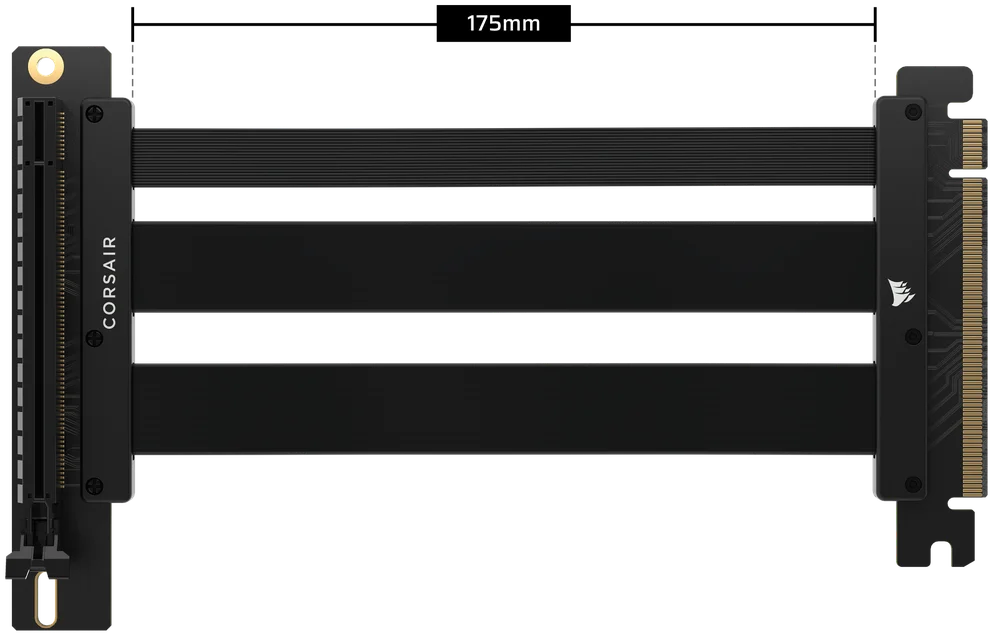

Długość kabla |
175 mm | |
ZAWARTOŚĆ OPAKOWANIA
1 szt. kabel przedłużający PCIe 5.0 x16
PRZYGOTOWANIE SPRAWY
Obudowy CORSAIR, takie jak seria FRAME, są wyposażone w obrotową płytkę PCI. Przed przystąpieniem do dalszych czynności zapoznaj się z instrukcją obsługi obudowy i obróć płytkę do pozycji pionowej. Jeśli Twoja obudowa nie posiada wbudowanego pionowego wspornika PCI, konieczne będzie użycie pionowego wspornika do karty graficznej.
INSTALACJA

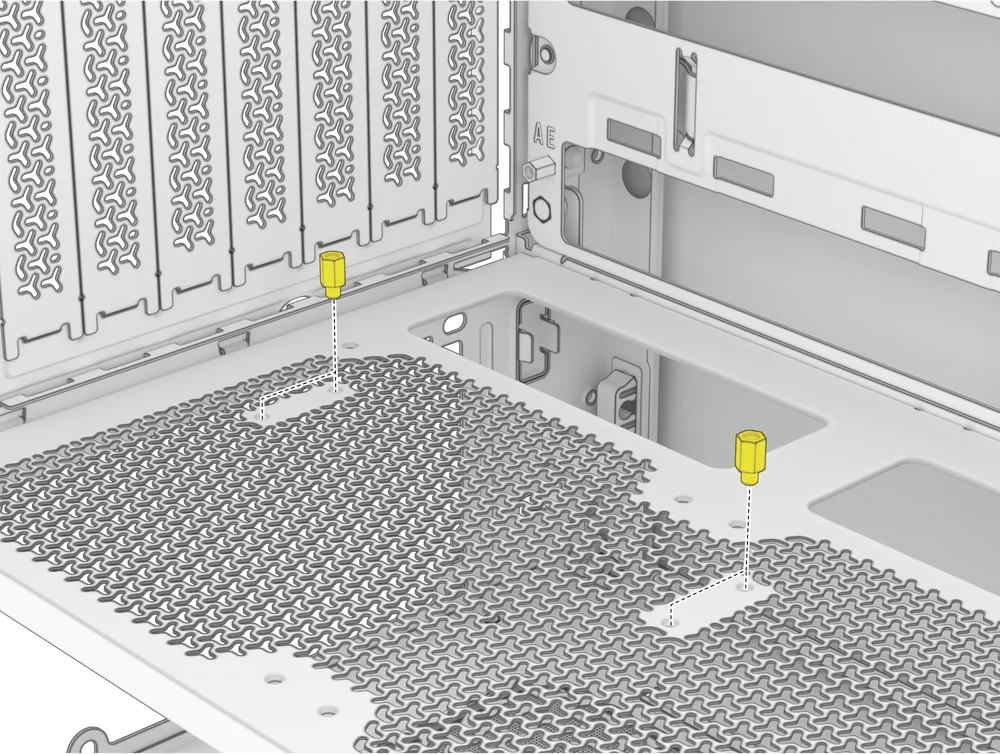

- W razie potrzeby zamontuj w obudowie pionowe podkładki dystansowe do karty graficznej lub pionowy uchwyt montażowy.
WSKAZÓWKA: Niektóre obudowy, takie jak FRAME 4000, oferują dwie pozycje montażowe, które pozwalają umieścić kartę graficzną bliżej lub dalej od płyty głównej.

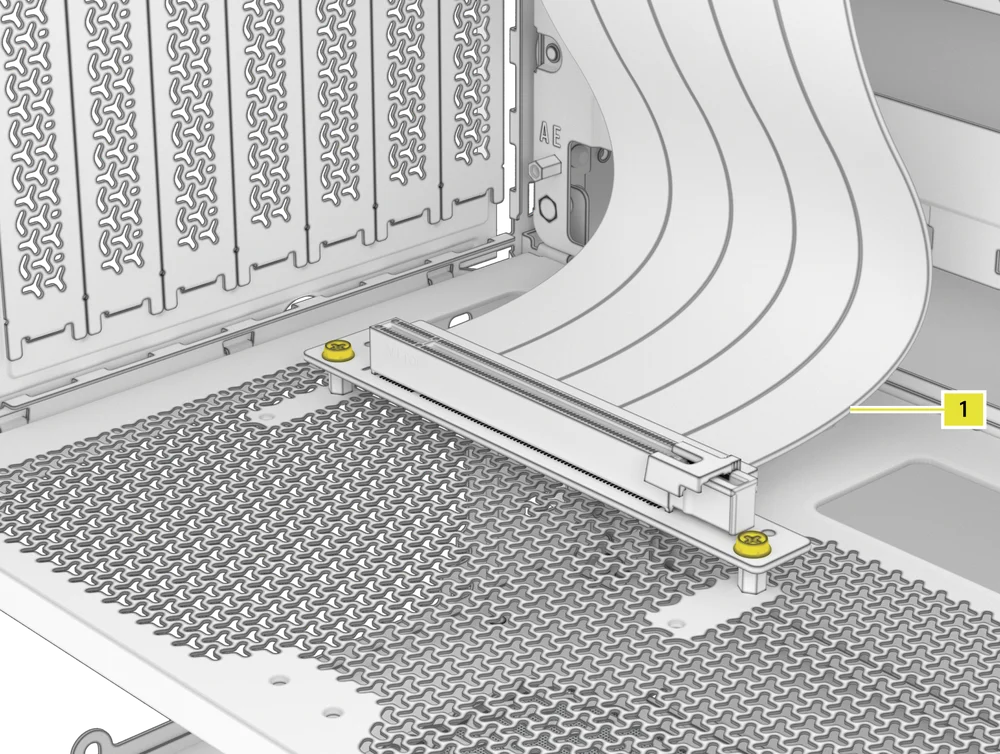

- Przymocuj kabel przedłużający PCIe 5.0 x16 (1) do zamontowanych podkładek dystansowych lub pionowego wspornika montażowego za pomocą dwóch śrub do płyty głównej o rozmiarze 6-32.
- Podłącz proste złącze PCIe znajdujące się na kablu do gniazda PCIe na płycie głównej.
- Włóż kartę graficzną do tylnego uchwytu PCIe i mocno ją dociśnij, aż zaskoczy w pionowym złączu kabla przedłużającego.
- Przymocuj kartę graficzną do tylnego wspornika PCIe za pomocą śrub.
GWARANCJA
Kabel przedłużający CORSAIR Premium PCIe 5.0 x16 objęty jest 2-letnią gwarancją.
